200cc排量摩托车用火花塞结构设计

　　在小排量内燃动力设备的点火系统匹配中，火花塞是直接决定缸内燃烧效率、动力输出平顺性的核心执行部件，本次呈现的200cc排量级摩托车火花塞结构，完全适配单缸风冷200cc动力单元的安装与工况需求。从实际装车场景来看，这类火花塞主要应用在通勤跨骑、弯梁以及小型越野摩托的200cc排量机型上，日常工作时需要承受缸内瞬时近千度的高温燃气冲击、上万伏的点火电压击穿，同时还要耐受混合气燃烧带来的化学腐蚀，以及发动机往复运转带来的高频振动，因此结构设计上的每一处细节都直接关联使用寿命与点火可靠性。

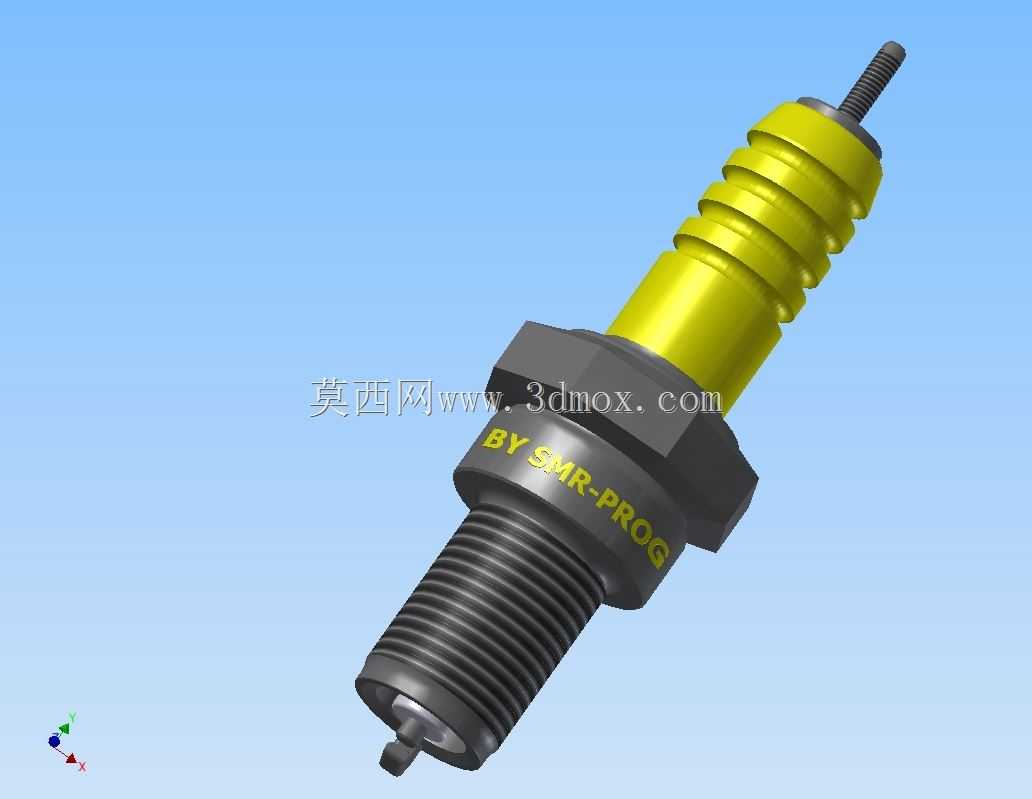

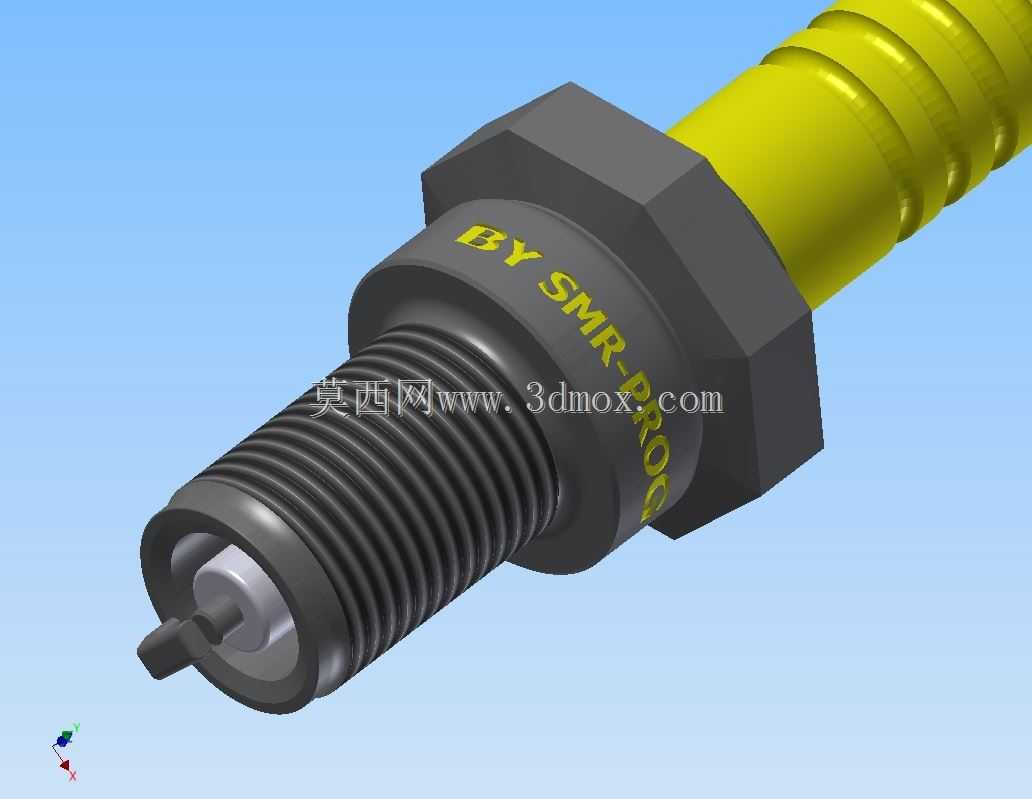

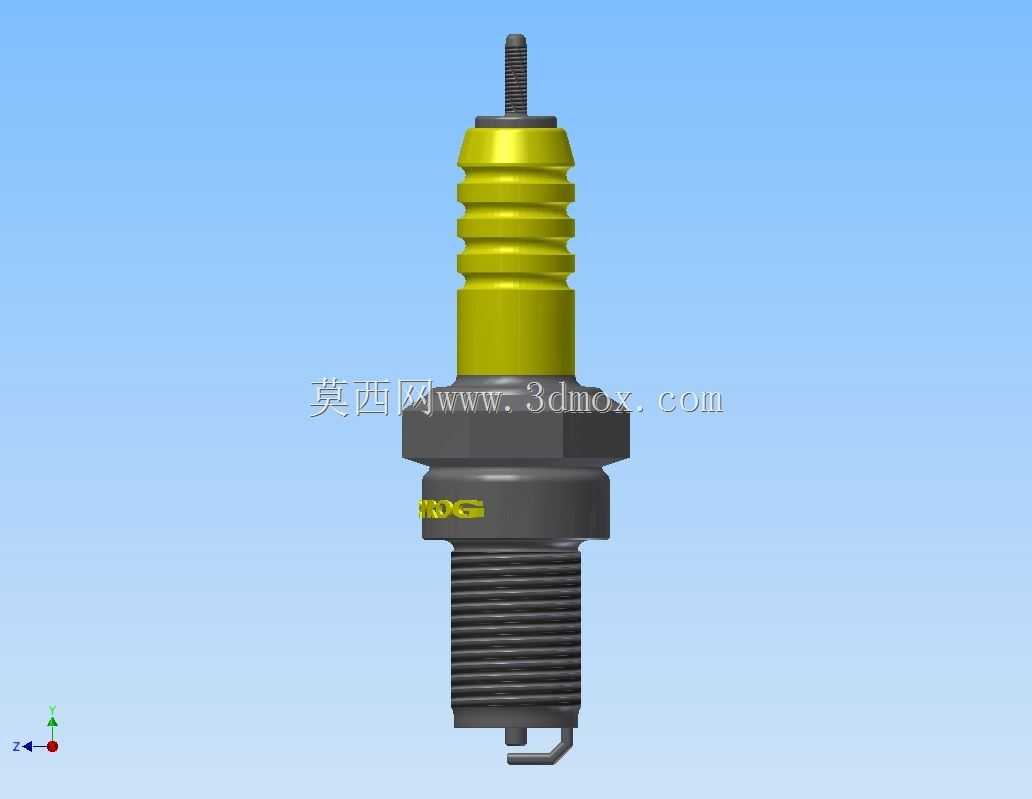

　　从结构设计思路来看，这款火花塞采用了成熟的同轴分层结构，最外侧的六角螺母段是安装时的受力部位，对边尺寸严格匹配常用火花塞套筒规格，安装扭矩范围适配铝合金缸盖的螺纹强度要求，避免扭矩过大导致缸盖螺纹滑牙、或是扭矩不足导致密封漏气的问题。六角段下方的密封垫圈采用压合式金属密封结构，安装到位后垫圈产生塑性变形，完全填充火花塞安装座孔与缸盖之间的间隙，杜绝缸内压缩气体泄漏，保证缸压稳定。往下延伸的螺纹段采用公制细牙螺纹设计，螺纹长度与200cc单缸缸盖的安装孔深度完全匹配，既不会因为螺纹过长伸入燃烧室过多遮挡气门运动轨迹、或是积碳堆积导致螺纹卡死，也不会因为螺纹过短导致啮合牙数不足、密封失效。

　　伸入燃烧室的电极部分，中心电极采用突出式设计，电极端面位置刚好处于缸盖燃烧室的中心区域，点火时产生的火花能最大程度覆盖混合气浓度合适的区域，缩短火焰传播距离，降低爆震发生的概率。侧电极采用折弯式搭接结构，与中心电极之间的点火间隙严格控制在小排量风冷机适配的数值范围内，兼顾冷启动点火可靠性与高转速下的点火连续性，间隙过小会导致火花能量不足、混合气点燃不充分，间隙过大则容易在高转速工况下出现断火、动力顿挫的问题。绝缘体部分采用高氧化铝陶瓷材质，上部的多道伞棱结构是为了增加表面爬电距离，避免雨天或是空气湿度大的时候，高压电沿绝缘体表面出现闪络、漏电，导致点火失效；陶瓷体与金属壳体之间采用高温密封胶填充烧结，保证在缸内交变温度冲击下不会出现松动、漏气。上部的接线螺杆部位采用滚压防滑纹路，高压点火帽扣合后能牢牢固定，即使发动机持续高频振动也不会出现松脱、接触不良的问题，尾部的绝缘护套采用耐油橡胶材质，耐受发动机舱内的油污、高温老化，长期使用也不会出现开裂、绝缘性能下降的问题。

　　从安装边界来看，这款火花塞的整体长度、螺纹公称直径、六角对边尺寸都完全遵循200cc单缸摩托车发动机的通用安装规范，不需要对缸盖安装孔做任何改装就能直接替换装车，伸入燃烧室的电极突出量经过反复校核，不会与活塞在上止点时的运动轨迹发生干涉，也不会影响进排气门的最大升程动作。在实际选型匹配时，这款火花塞的热值设定完全适配200cc风冷机型的热负荷范围，日常通勤低转速骑行时不会因为温度过低产生大量积碳包裹电极，长时间高转速爬坡、大负荷运转时也不会因为电极温度过高产生炽热点火、导致发动机早燃损机。对于三维建模从业者来说，这类标准动力配件的建模过程需要重点关注各段同轴度的约束，螺纹段的牙型参数、六角段的对边公差、密封垫圈的压缩量模拟都是建模时需要重点还原的细节，尤其是电极间隙的尺寸、陶瓷伞棱的间距，都是直接影响产品实际功能的关键尺寸，不能只做外观曲面的还原而忽略工程尺寸的准确性。在做发动机整机装配模拟时，火花塞的安装位置、与周边高压油管、缸盖散热片的间隙也需要通过模型做干涉检查，避免实际装车时出现套筒无法伸入、安装空间不足的问题。
