多缸内燃机配套组合式曲轴结构设计

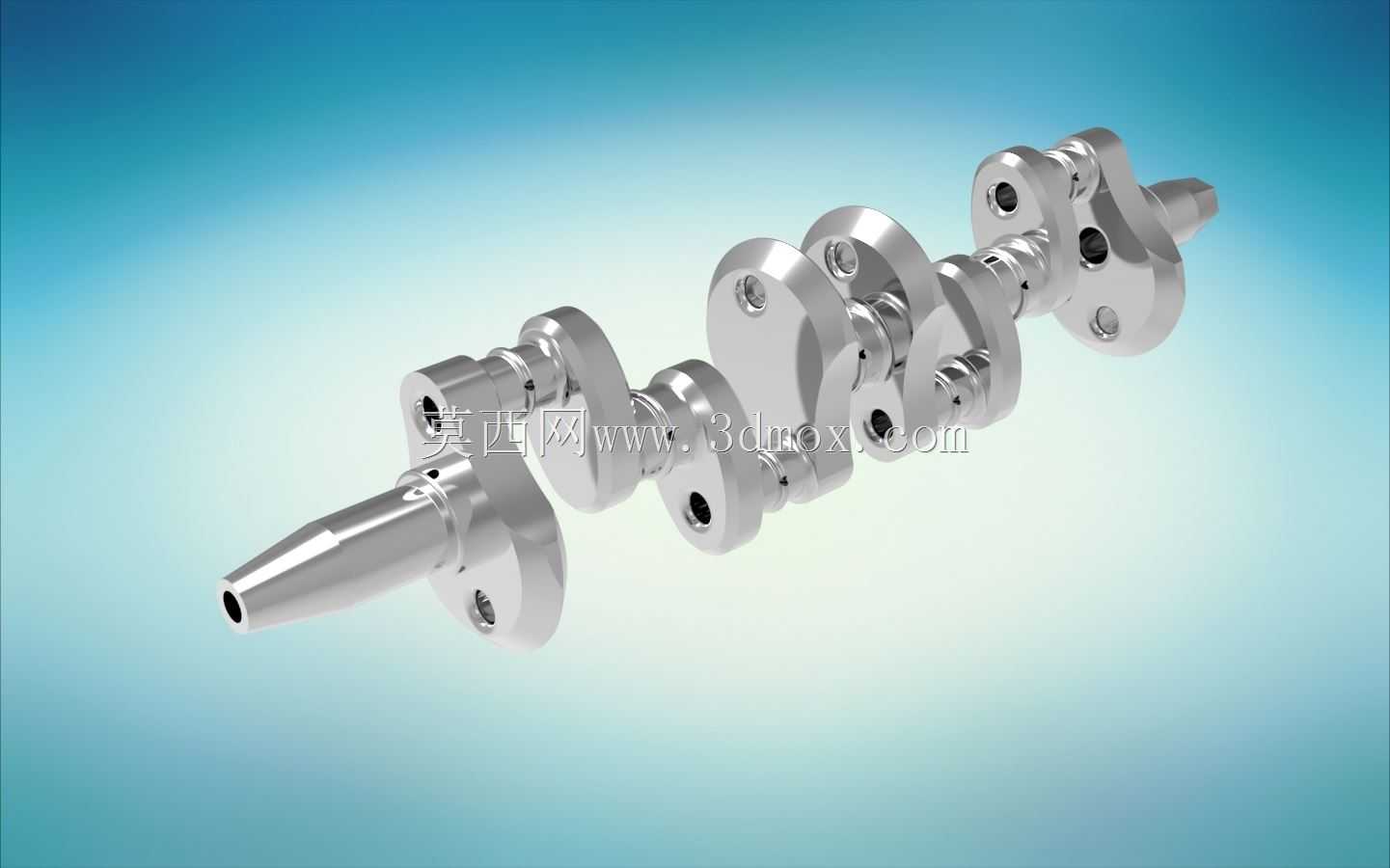

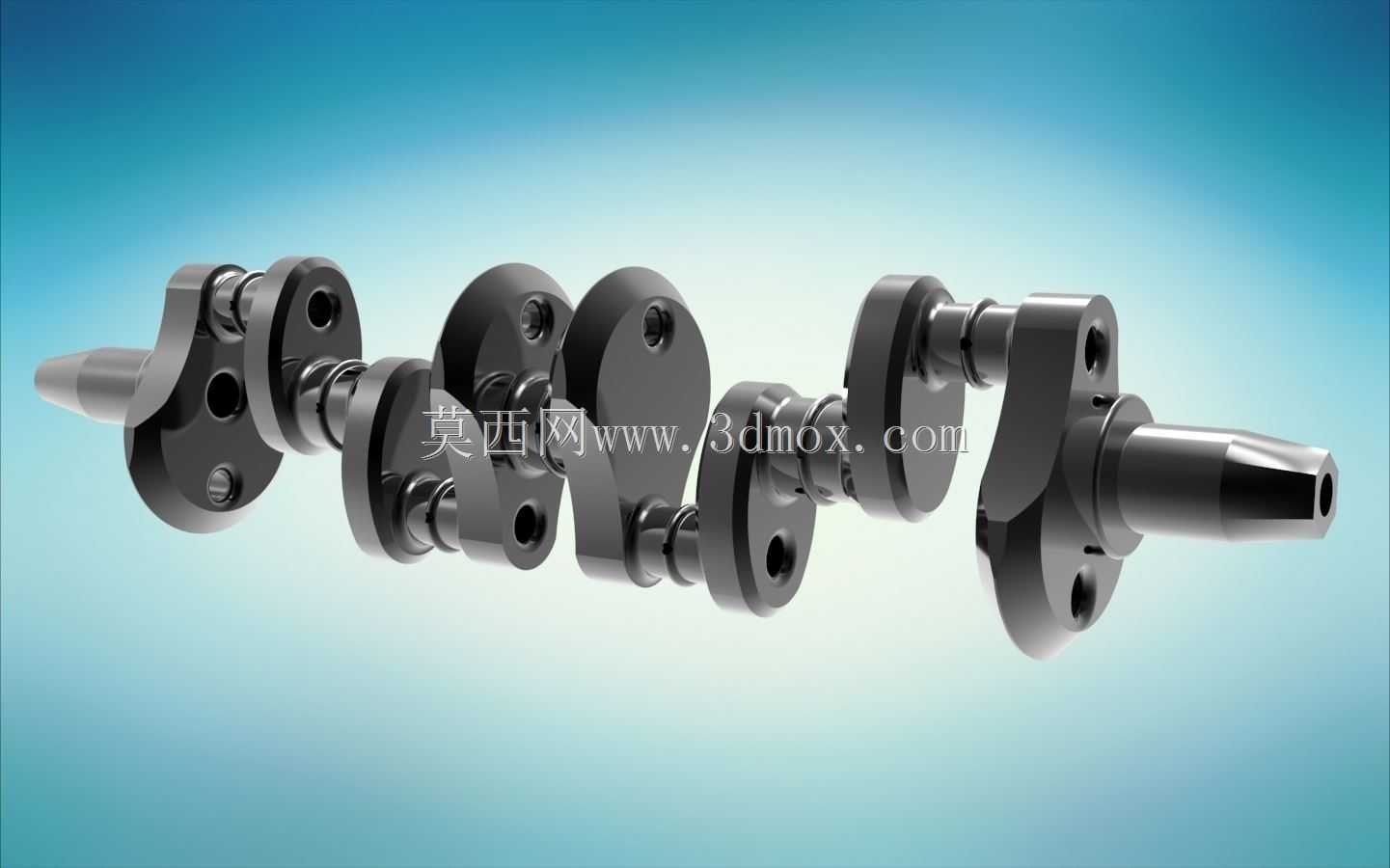

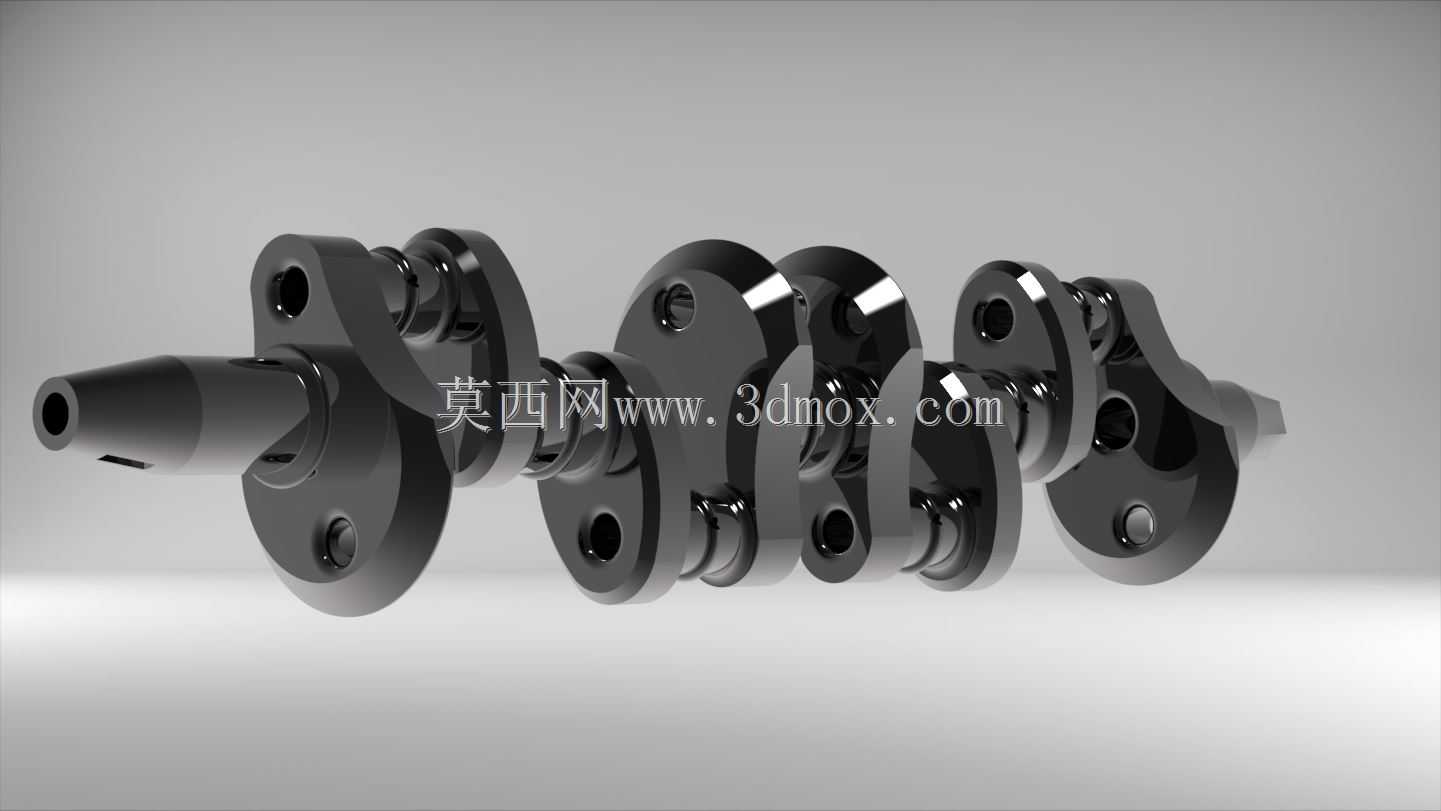

　　这款曲轴是往复式内燃机动力输出的核心承载部件，整体采用多曲拐错落排布的结构形式，曲拐之间的相位角严格按照对应缸数内燃机的点火间隔角设计，保证各缸做功冲程的交替衔接平稳，避免动力输出出现过大的扭矩波动。从结构布局来看，曲轴两端分别设置前端驱动轴颈与后端输出法兰，前端轴颈预留了正时齿轮、皮带轮的安装定位面，轴颈表面设计有对应的键槽与锁紧螺纹孔，可保证附件驱动时的周向定位可靠，不会出现高速运转下的附件打滑移位问题；后端法兰端面加工有均布的螺栓孔与定位销孔，用于匹配飞轮组件的安装，法兰与主轴颈的过渡位置设置了甩油环结构，可配合曲轴后油封阻止机油窜入离合器壳体内部。

　　曲拐部分的曲柄臂采用了不等厚的优化结构，在平衡块安装侧适当加厚，非平衡侧做了轻量化的铣削减重处理，既保证了曲柄臂自身的结构强度，能承受活塞连杆组传递来的爆发压力冲击，又尽可能降低了曲轴整体的转动惯量，减少内燃机加速过程中的惯量损耗。每个连杆轴颈与主轴颈的过渡位置都设计了大圆角滚压结构，可有效分散应力集中，避免长期交变载荷下出现轴颈根部的疲劳裂纹，这也是曲轴设计中应对高周疲劳载荷的核心处理方式，毕竟内燃机运转过程中，每个工作循环轴颈位置都会承受周期性的弯曲与扭转复合载荷，应力集中位置很容易成为疲劳失效的起始点。

　　主轴颈与连杆轴颈的表面都设计有高精度的粗糙度要求，表面需经过淬火处理达到足够的硬度，以匹配轴瓦的滑动摩擦工况，轴颈内部还加工有贯通的润滑油道，油道从主轴颈表面的进油口延伸至对应连杆轴颈的出油口，可将内燃机主油道的压力机油输送到连杆轴瓦位置，形成稳定的压力润滑油膜，避免轴颈与轴瓦出现干摩擦烧蚀的问题。油道的孔口位置都做了倒角去毛刺处理，防止润滑油流动过程中携带金属碎屑进入摩擦副，同时也避免油道孔口的应力集中。

　　平衡块通过螺栓紧固在对应曲柄臂的安装凸台上，每个平衡块的质心位置都经过精确计算，可抵消对应曲拐位置连杆轴颈与曲柄臂旋转产生的离心力，以及活塞连杆组往复运动产生的一阶、二阶往复惯性力，降低内燃机运转过程中的整机振动，提升整机的NVH表现。平衡块的外形轮廓做了圆弧过渡处理，避免高速旋转时与曲轴箱内部的加强筋、机油喷嘴等周边部件发生运动干涉，安装时平衡块与曲柄臂之间设置有定位销，可保证平衡块的安装位置精度，避免高速旋转下平衡块出现移位导致动平衡失效。

　　从安装边界来看，各主轴颈的同轴度公差严格控制在微米级，安装时需依次将各主轴颈放置在缸体对应的主轴承座内，通过主轴承盖的螺栓按规定扭矩紧固，紧固过程需按对角顺序分步拧紧，避免缸体主轴承孔出现变形导致曲轴卡滞。曲轴的轴向定位设置在中间主轴颈位置，通过两侧的止推片限制曲轴的轴向窜动量，窜动量需控制在合理的工程范围内，既保证曲轴受热膨胀时有足够的伸长空间，又避免轴向窜动过大导致正时机构错位、前后油封异常磨损。

　　这款曲轴可适配小排量多缸内燃机的动力输出需求，广泛应用于通用动力设备、小型工程机械、乘用车辆的动力单元中，其结构设计兼顾了强度、轻量化与运转平顺性，在建模过程中严格遵循内燃机曲轴的设计规范，所有配合尺寸、形位公差都符合行业通用的设计标准，可直接用于结构教学、方案验证以及改装设计的参考，曲拐的相位排布、油道的走向设计、平衡块的配重形式都具备实际工程应用的参考价值，能够帮助设计人员快速理解曲轴的结构逻辑与设计要点，在进行同类型产品设计时可直接复用相关的结构参数与设计思路，减少前期方案论证的重复工作量。
