汽车发动机用火花塞结构三维设计作品

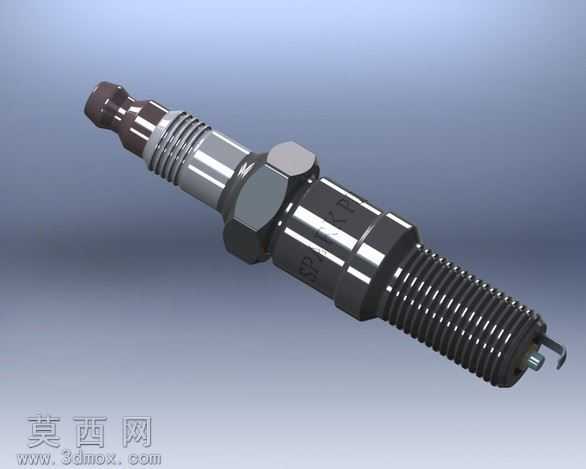

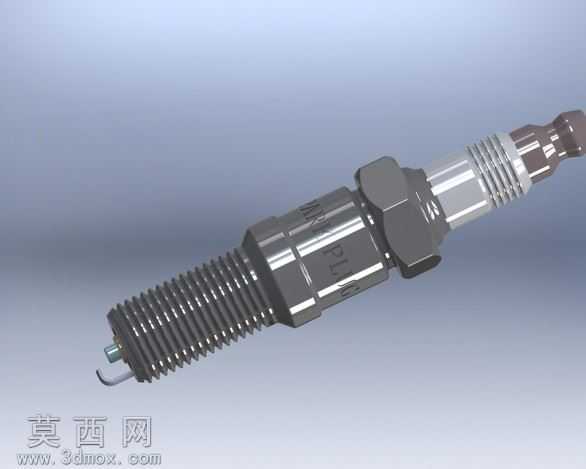

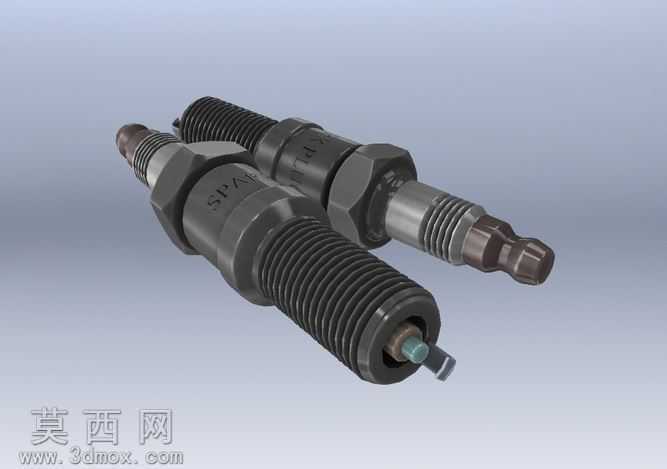

本作品为面向内燃机点火系统的火花塞三维建模设计，建模过程围绕火花塞的实际功能结构展开，首先梳理火花塞的核心组成逻辑，从接线端、绝缘瓷体、金属壳体、密封垫圈、中心电极、侧电极几个核心模块分步构建。建模初期先确定整体同轴度基准，以中心电极的轴线为全局基准轴，保证各段零件的装配同轴度符合实际工业产品的公差要求，避免后续装配出现错位问题。金属壳体部分采用回转特征加螺纹扫描的方式构建，先绘制壳体的截面轮廓，通过回转命令生成主体结构，再针对安装螺纹段绘制螺旋线与牙型截面，扫描生成标准公制安装螺纹，同时还原壳体表面的六角拧动结构，通过拉伸切除生成六角扳手适配的平面，还原壳体上的标识刻印区域，采用包覆特征实现表面字符的凹凸效果，还原金属壳体的冷锻成型质感。绝缘瓷体部分采用高透光的陶瓷材质设定，建模时还原瓷体的多段阶梯轴结构，在瓷体与金属壳体的配合位置设计密封贴合的锥面结构，保证结构的密封性逻辑合理，瓷体表面的防滑棱纹通过圆周阵列的方式生成，还原实际产品的绝缘部件结构细节。电极部分区分中心电极与侧电极，中心电极采用内嵌导电芯的复合结构建模，还原电极端头的细小放电端结构，侧电极采用折弯特征构建，调整折弯角度与端头间隙，还原火花塞的点火间隙结构，保证电极之间的放电间隙尺寸符合常规发动机的点火参数要求。渲染阶段针对不同部件赋予对应材质，金属壳体采用镀镍金属材质，调整金属粗糙度与反射参数，还原金属壳体的哑光金属质感；绝缘瓷体采用高白度陶瓷材质，添加轻微的半透明参数与釉面高光效果，还原陶瓷绝缘件的温润质感；电极部分采用镍基合金材质，调高金属的硬度质感参数，接线螺母采用镀锌金属材质，区分不同金属部件的视觉差异。场景布光采用三点布光法，主光源从侧上方打亮主体，突出金属壳体的螺纹细节与瓷体的高光轮廓，辅光源补亮暗部避免结构死黑，背光源勾勒产品整体轮廓，让火花塞的层级结构清晰呈现。设计过程中参考了量产火花塞的实际尺寸比例，各段结构的长度、直径比例均符合通用小型发动机火花塞的规格，同时兼顾了模型的可编辑性，各零件采用独立建模的方式保留参数特征，可根据不同发动机的适配需求调整螺纹规格、电极间隙、瓷体长度等参数，可用于发动机结构教学、点火系统原理演示、零部件装配模拟等场景，模型的结构细节完整，无多余几何特征，布线规整，可直接用于后续的工程图导出、装配模拟、渲染展示等用途。
