蒸汽引擎油缸顶部法兰结构三维设计

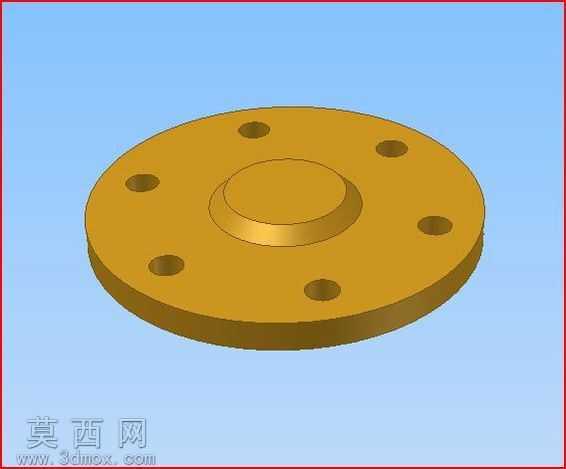

本作品为蒸汽引擎配套的油缸顶部法兰结构三维模型，建模阶段采用Autodesk Inventor完成全参数化设计，全程遵循机械设计基准统一原则，以法兰下端面为核心装配基准，先绘制中心凸台的回转截面草图，通过回转特征生成中心的密封定位凸台结构，该凸台用于与油缸缸筒内壁配合，实现径向定位与端面密封的功能，凸台根部设计有R1.5的过渡圆角，有效降低应力集中风险，提升部件长期承压下的结构强度。法兰主体为圆盘式结构，建模时先绘制法兰外圆的基础草图，通过拉伸特征生成法兰基体，随后在法兰端面上按照圆周均布规则绘制6个安装通孔的定位草图，采用圆周阵列特征完成所有安装孔的生成，孔位公差严格参照液压元件安装的通用标准设计，确保与配套螺栓、密封垫圈的装配适配性，孔口处设计有0.5mm的倒角，去除加工毛刺的同时便于装配导向。材质渲染阶段，针对该部件的实际应用场景，为模型赋予铸钢喷防锈漆的材质效果，基础材质选用结构钢，调整表面粗糙度参数为Ra6.3，模拟铸件加工后的表面质感，同时添加暖黄色的漆面涂层效果，调整金属度与粗糙度参数，还原工业防锈漆的哑光金属质感，渲染时采用柔和的环境天光搭配辅助补光，清晰呈现法兰端面的结构层次、凸台的过渡细节以及安装孔的位置分布，避免阴影过暗遮挡结构特征。结构设计上，该法兰作为油缸顶部的核心承压密封部件，厚度经过承压强度校核，可承受蒸汽引擎工作状态下的额定油压与蒸汽压力，中心凸台的高度经过尺寸优化，既保证与缸筒的配合长度满足密封要求，又避免过长导致装配干涉，6个均布安装孔的位置度公差控制在0.1mm以内，确保安装后法兰端面与缸筒轴线垂直，防止密封件偏磨导致的泄漏问题。设计过程中充分考虑部件的加工工艺性，所有特征均采用常规机械加工即可实现，无特殊工艺要求，法兰外圆边缘设计有C1的倒角，既避免锐边划伤操作人员，也便于装配时的导向对位，模型的所有尺寸均建立参数关联，后续可根据不同规格的油缸参数快速调整法兰外径、安装孔数量、凸台尺寸等参数，实现同系列部件的快速变型设计，大幅提升同类型零部件的设计效率。
