乘用车辆点火系统用火花塞结构设计

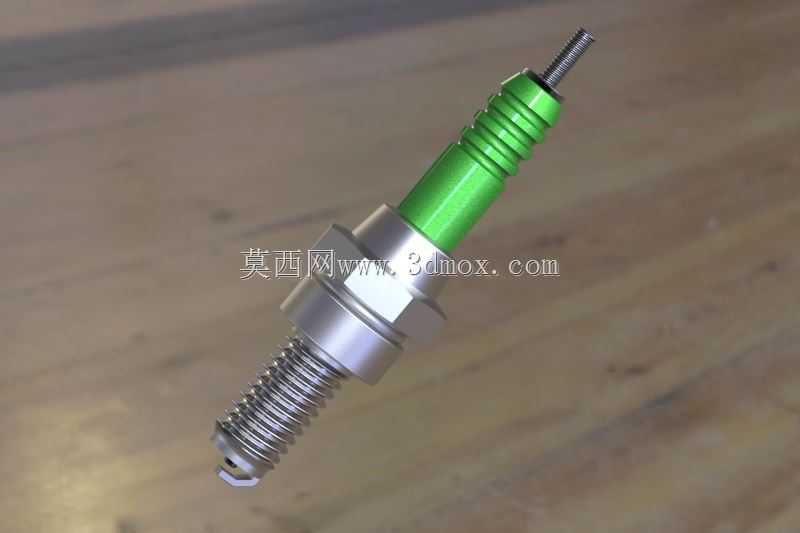

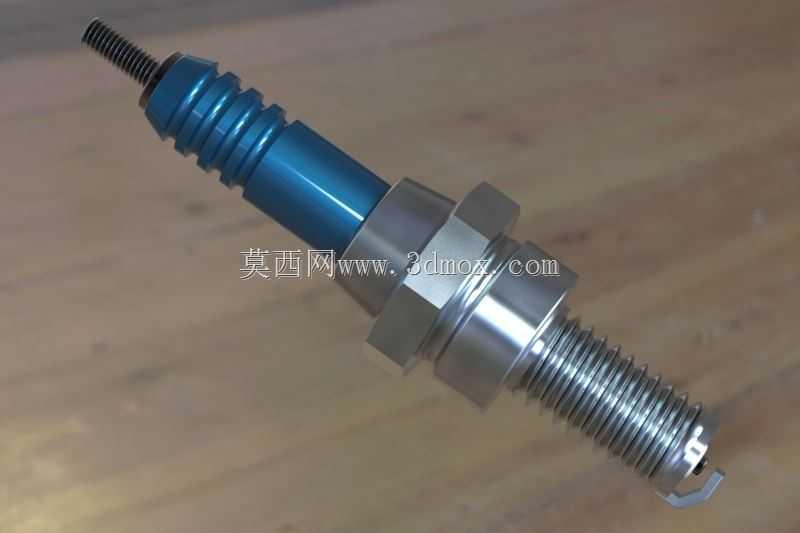

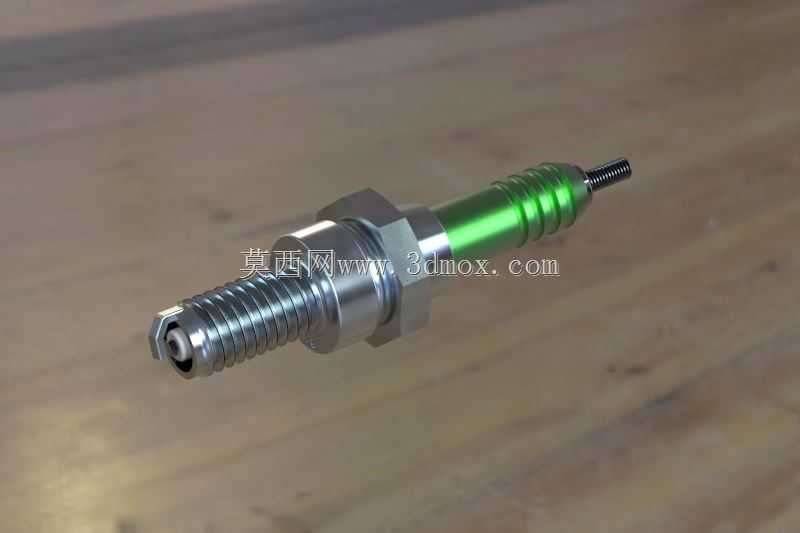

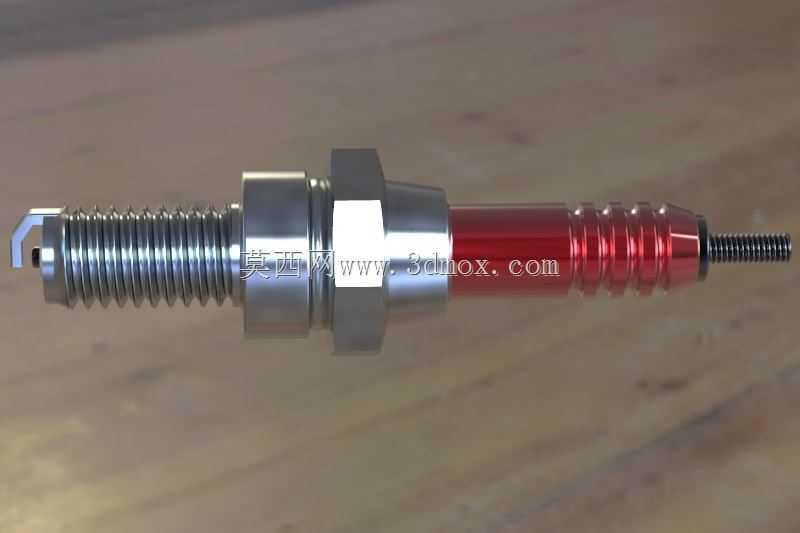

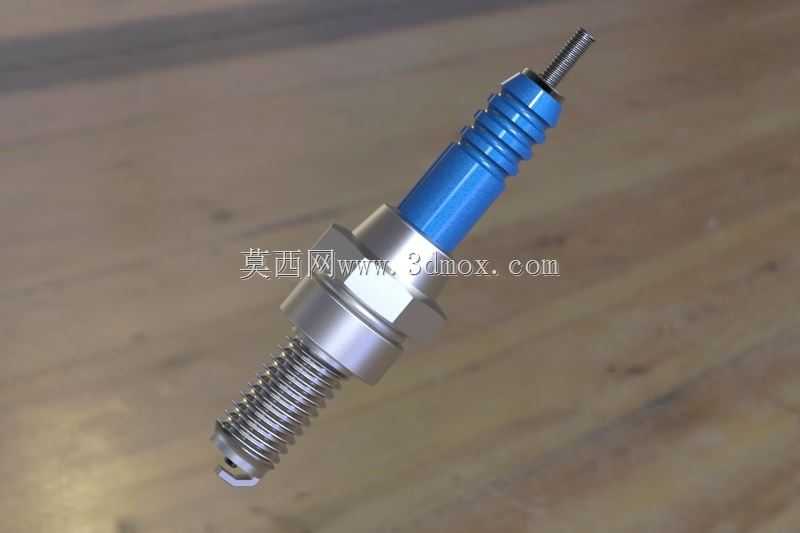

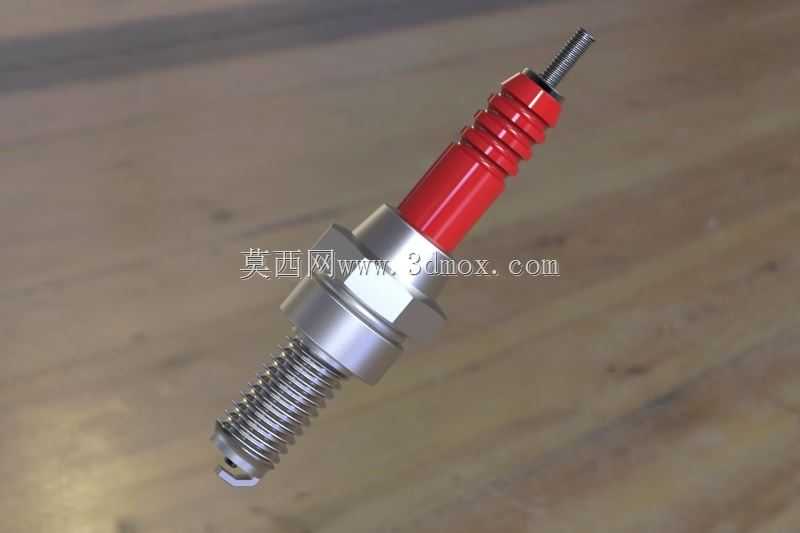

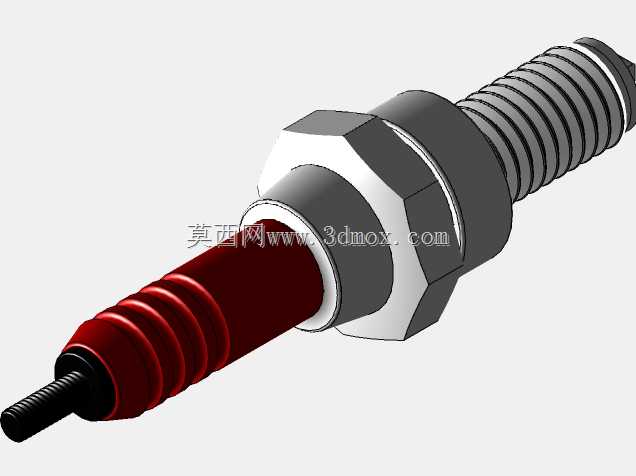

　　在车用内燃机的点火系统设计中，火花塞是直接决定缸内燃烧效率、冷启动性能与高负荷工况稳定性的核心执行部件，这款适配乘用车辆的火花塞结构，完全围绕汽油机燃烧室的实际工作边界完成建模还原，覆盖了从安装密封到电极跳火的全结构细节。先从安装适配维度来看，模型完整还原了六角安装法兰的对边尺寸、螺纹段的公称直径与螺距参数，螺纹段长度严格匹配对应排量发动机的缸盖安装深度，安装时可通过标准套筒配合六角法兰施加规定扭矩，法兰与缸盖贴合面预留了密封垫圈的安装位，能够在缸内最高10MPa以上的爆发压力下实现可靠密封，避免高温燃气从安装螺纹缝隙泄漏。从功能结构来看，模型区分了接线螺母、绝缘瓷体、金属壳体、中心电极、侧电极几个核心功能段：

　　顶部的接线螺母用于连接高压点火线束，能够将点火线圈产生的上万伏高压电无损耗传导至中心电极；中段的蓝色绝缘瓷体采用高氧化铝陶瓷材质的结构还原，瓷体表面设计有多道环形伞棱结构，这些棱边能够增加瓷体表面的爬电距离，避免高压电在缸盖外部出现沿面闪络，同时瓷体与金属壳体之间采用过盈压装的结构配合，保证高温下的结构强度与绝缘性能；金属壳体除了承担安装固定的作用外，还作为接地导体连接侧电极，与中心电极形成稳定的跳火间隙。电极部分的设计直接影响点火可靠性，模型还原了中心电极与侧电极的间隙尺寸，侧电极采用折弯搭接的结构固定在壳体下端面，电极端面的形状经过优化，能够在混合气涡流作用下保证火核快速形成，避免电极积碳导致的点火失效。在实际整车应用场景中，

　　这类火花塞需要承受-40℃到近千摄氏度的反复温度交变，同时要耐受燃烧产物的化学腐蚀，建模过程中对各段的壁厚过渡做了平滑处理，尤其是瓷体与金属壳体的结合位置，避免应力集中导致的瓷体开裂；瓷体上部的多道棱结构还能在发动机舱溅水时，避免冷水直接接触高温瓷体导致的炸裂问题。从建模的结构还原度来看，各部件的配合间隙、倒角、螺纹牙型都按照实际量产零件的尺寸公差做了还原，既可以用于点火系统的教学演示，也能作为发动机周边结构设计时的干涉检查参考，比如在设计缸盖的火花塞安装孔、点火线圈的布置位置时，可以直接调用该模型核对安装空间，避免出现套筒操作空间不足、高压线束长度匹配不当的问题。另外模型还原的绝缘体突出长度，直接对应火花塞的热值选型参数，

　　突出量越大的火花塞散热路径越长，热值越低，更适合低负荷低转速的小排量发动机，而突出量小的结构散热更快，适合高负荷持续运转的增压机型，这款结构的绝缘体突出量适配常规自然吸气小排量乘用车的使用场景，能够在日常通勤的转速区间内保持合适的电极工作温度，既不会因为温度过低导致积碳跨接电极，也不会因为温度过高引发炽热点火导致发动机爆震。
