液压自卸车举升机构二维结构设计

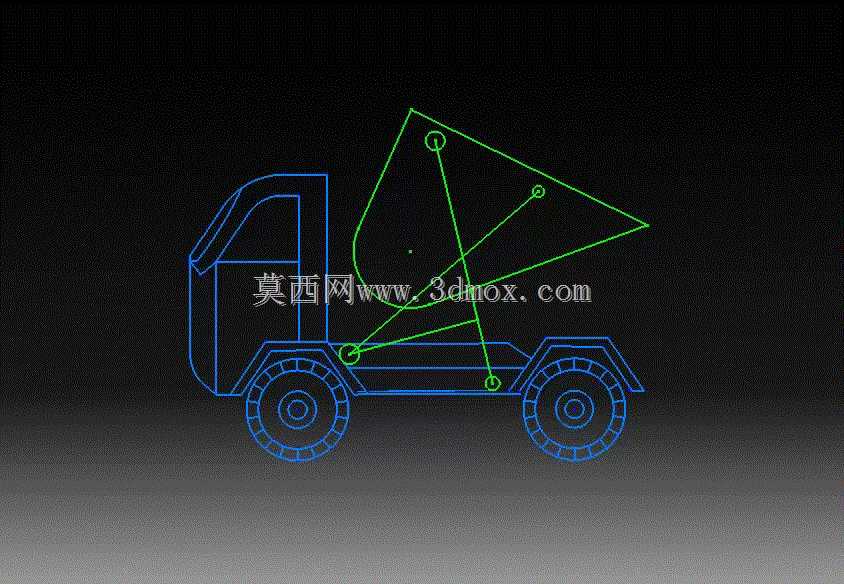

　　在工程运输场景里，自卸车的卸料效率直接决定了散料转运的周转节奏，这套液压自卸车机构的核心作用，就是通过液压动力配合连杆传动，完成货厢的举升倾翻与回落复位，实现散装物料的自动卸载，全程不需要人工参与货厢的翻转操作，大幅降低卸料环节的人力投入，同时规避人工撬动货厢卸料带来的安全风险。从结构布局来看，这套机构采用了单缸直推配合三角连杆的传动方案，液压油缸的下铰接点布置在车辆底盘副梁的中部位置，上铰接点连接三角臂的一个端点，三角臂的另外两个端点分别连接货厢底部的举升支座、以及固定在底盘上的拉杆支座，这种多连杆的布局方式，能够在油缸有限行程的前提下，放大货厢的举升角度，同时让举升过程的受力分布更均匀，

　　避免单缸直推结构在举升初始阶段受力过载的问题。设计过程中首先要匹配车辆的轴距与货厢长度，确定各个铰接点的安装位置，举升初始状态下，油缸处于完全缩回位置，三角臂与拉杆、货厢支座的铰接点处于同一条近似水平的直线上，此时货厢完全落在底盘副梁的支撑面上，车辆行驶过程中不会出现货厢窜动、异响的问题。当液压系统供油推动油缸伸出时，油缸推杆推动三角臂绕拉杆铰接点转动，同步带动货厢绕尾部的翻转铰链向上抬起，当油缸伸到最大行程时，货厢的倾翻角度能够达到散料安息角以上，保证砂石、渣土、粮食这类常见散料能够完全靠自重滑落，不会出现物料粘附在货厢底板上残留的情况。从安装边界来看，这套机构的所有铰接点都布置在底盘副梁的上方空间，不会侵入车辆的行驶系统、

　　制动系统以及燃油供给系统的安装区域，各个运动部件在举升、回落的全行程里，都和相邻部件保留了足够的安全间隙，不会出现运动干涉的问题。铰接位置全部采用销轴连接，配合自润滑轴承，日常维护只需要定期检查销轴的锁紧情况、补充润滑脂即可，不需要复杂的拆解保养。在实际工况适配方面，这套连杆机构的力臂设计经过了受力优化，举升初始阶段力臂比值最大，此时货厢满载，需要的举升力最高，机构能够把油缸的推力高效传递到货厢上，降低液压系统的工作压力；随着举升角度逐渐增大，货厢内的物料逐步滑落，货厢端的负载逐渐降低，此时力臂比值同步减小，油缸的推力需求也随之下降，整个举升过程的液压系统压力变化更平缓，能够有效延长液压油缸、液压泵以及密封件的使用寿命。

　　货厢回落的时候，依靠货厢自身的重力带动液压油缸缩回，液压系统只需要控制回油的节流速度，就能让货厢平稳下落，避免回落速度过快撞击底盘造成结构变形。另外这套机构的结构件全部采用板材焊接成型，三角臂、拉杆的截面形状经过受力校核，在满足举升强度要求的前提下尽可能降低自重，不会给车辆带来过多的额外负载，影响车辆的额定载质量。在结构细节上，所有铰接点的销轴都设计了防脱结构，避免车辆行驶过程中因为振动导致销轴窜出，引发举升机构失效的安全事故；油缸的上下铰接点都设计了万向摆动的间隙，能够补偿车辆行驶过程中底盘变形带来的位置偏移，避免油缸出现偏磨、杆体弯曲的问题。这套机构的结构逻辑简洁，传动效率高，不仅可以用在常规的公路自卸车上，也可以适配小型工程自卸车、农用自卸运输车的举升系统设计，建模过程中完整还原了各个部件的相对运动关系，能够直接用于运动仿真验证，校验举升全行程的干涉情况、受力变化曲线，为后续的零部件详细设计、液压系统参数匹配提供准确的结构依据。
