CATIA草图环境下椭圆轨迹传动机构

　　在非标自动化设备的轨迹执行工位设计中，经常需要实现特定平面曲线的运动输出，椭圆轨迹作为介于正圆与直线之间的平滑闭合曲线，在涂胶、检测、物料分拣等工位有着广泛应用——比如圆形工件周向不等距涂胶作业中，正圆轨迹无法匹配胶层厚度随位置变化的工艺要求，椭圆轨迹可通过长短轴参数调整，精准匹配不同弧段的走刀速度与胶量输出比例；在视觉检测工位，椭圆轨迹的扫描路径可覆盖矩形工件的边角盲区，相比逐行扫描的直线运动机构，减少了换向冲击带来的检测图像模糊问题。

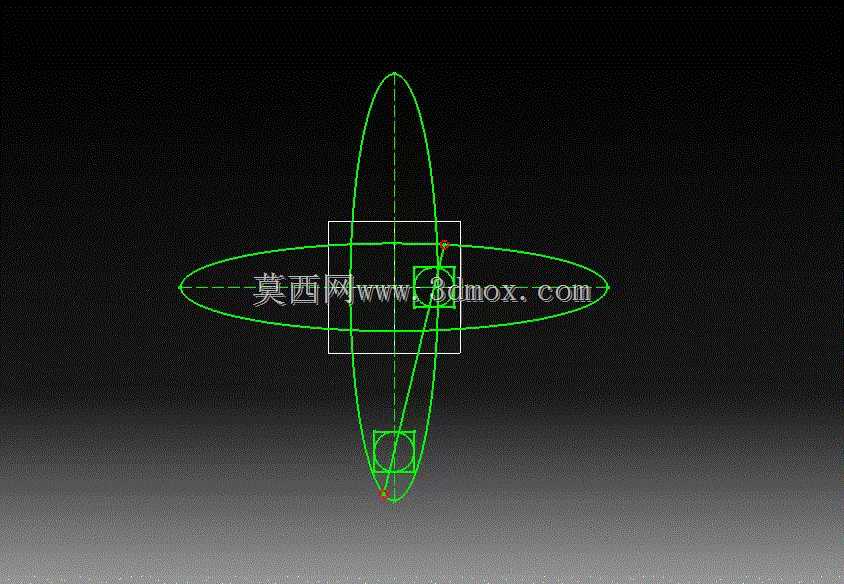

　　这套椭圆轨迹机构的核心设计逻辑，是通过双正交布置的滑动副配合中心铰接连杆，将两个方向的独立直线运动合成为连续的椭圆闭合轨迹，区别于传统凸轮驱动的椭圆轨迹机构，这套结构无需定制成型凸轮，仅通过调整连杆铰接点的位置、两个正交方向滑块的行程比例，即可快速修改椭圆的长短轴参数，适配不同工艺场景的轨迹尺寸需求。从草图结构来看，两个滑动导轨呈90度正交布置，中心铰接块同时与两个方向的滑块形成移动副约束，末端执行端的连杆与中心铰接块通过转动副连接，当两个滑块分别按正弦规律做往复直线运动时，末端点的运动轨迹即可形成标准椭圆，这种结构的运动副均为低副连接，接触面压应力小，长期运行的磨损量远低于高副接触的凸轮机构，维护成本更低。

　　从安装边界来看，这套机构的整体外轮廓由正交导轨的长度决定，长轴方向的导轨长度需覆盖椭圆长轴尺寸加上两端滑块的限位行程，短轴方向的导轨长度对应椭圆短轴尺寸加两端限位余量，中心铰接块的尺寸需满足两个方向滑动副的安装空间，避免运动过程中出现滑块与导轨端部的硬碰撞。在实际选型应用中，若用于轻载的检测扫描工位，导轨可选用微型线性导轨，连杆采用铝合金材质加工即可满足刚度要求；若用于中载的涂胶、冲压工位，导轨需选用重载滚珠导轨，连杆与铰接块采用45号钢调质处理，铰接位置加装滚针轴承降低转动阻力。

　　设计过程中需要重点关注两个方向滑块的运动相位差，当两个方向的往复运动相位差为90度时，末端轨迹为标准正椭圆，若调整相位差参数，还可生成斜椭圆、类椭圆等变体轨迹，适配更多特殊工艺需求。同时要校核连杆的长度参数，连杆过短会导致运动过程中出现死点位置，造成机构卡滞，连杆过长则会增大机构的整体占用空间，提升运动过程中的惯性冲击。在草图建模阶段，需通过几何约束将两个滑块的运动方向锁定为正交状态，铰接点的重合约束需完全定义，避免草图过定义或欠定义导致的轨迹失真，运动仿真过程中要逐点验证轨迹坐标，确保椭圆长短轴尺寸、轨迹平滑度符合工艺要求，避免实际加工装配后出现轨迹偏差，导致工位作业不合格。
