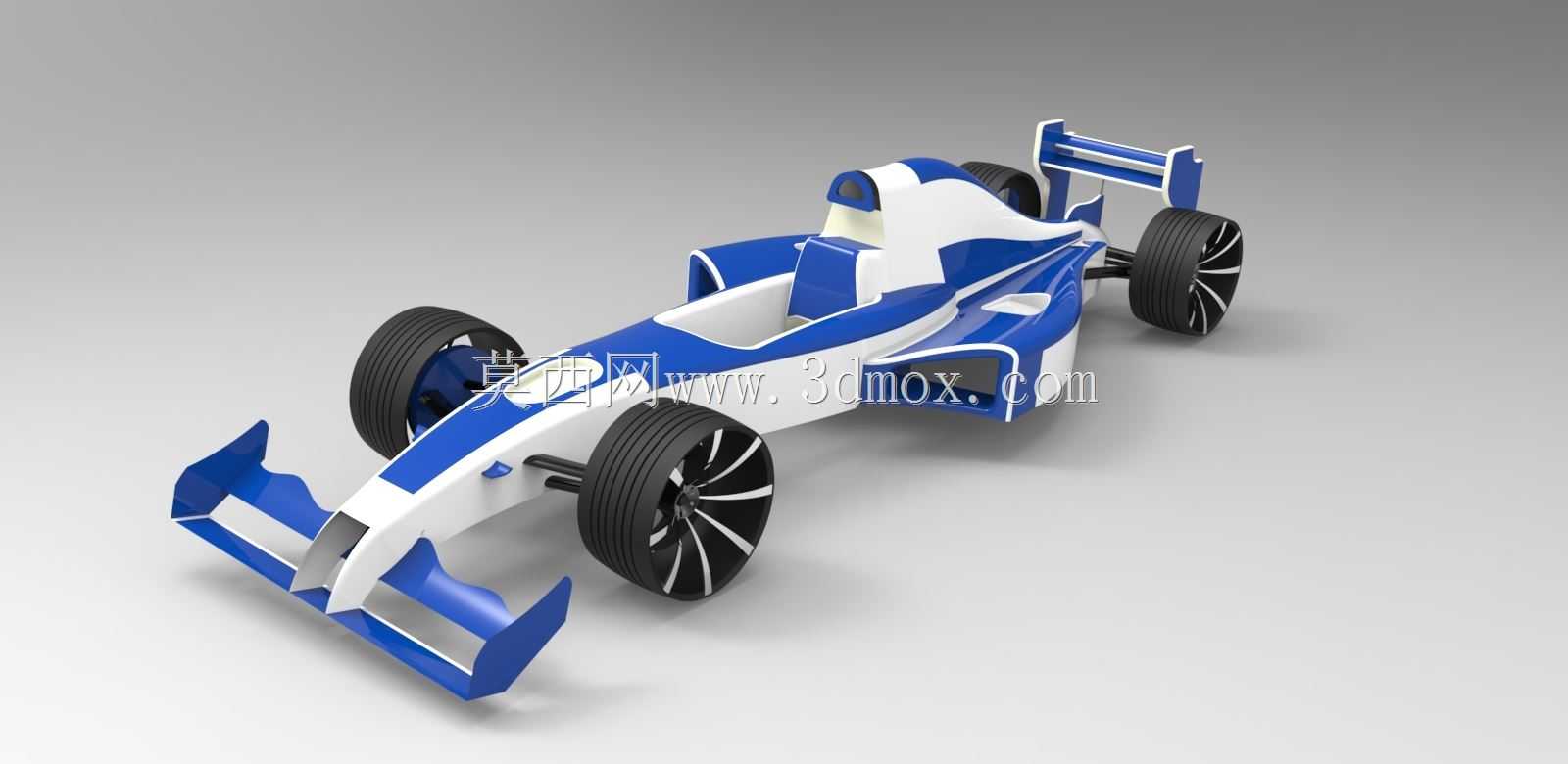

蓝白涂装单座方程式赛车结构设计

　　这套单座方程式赛车的三维结构设计，核心围绕场地竞速场景下的空气动力学效能、机械抓地表现与部件安装适配性展开，所有结构边界都严格遵循场地赛事的通用改装与装配逻辑，可直接用于赛车结构教学、空气动力学仿真验证、竞速类文创产品结构参考等场景。从实际使用维度看，这类开放式车轮的方程式赛车，核心用途是封闭铺装场地的高速竞速，所有结构设计都围绕降低行驶阻力、提升下压力、优化动态操控响应来推进，没有多余的非功能性装饰结构，每一处曲面和连接点位都对应明确的工程作用。

　　先从车身主体结构说起，座舱区域采用单座凹陷式布局，周边的承力结构预留了六点式安全带、赛车座椅、防滚架的安装点位，座舱前缘的凸起结构是为了碰撞工况下分散冲击力，同时引导气流绕过座舱区域，减少乱流对后方尾翼的气动干扰。车身侧箱的曲面做了内收处理，一方面是为了给前后悬架的摆臂、转向拉杆留出足够的运动行程，避免车轮上下跳动、转向时出现结构干涉，另一方面侧箱表面的导流曲面可以将前轮带出的乱流引导至车身侧后方，减少气流直接冲击后轮带来的阻力损失。车身的蓝白分色区域并非单纯的外观涂装，白色区域对应主承力的单体壳结构覆盖件，蓝色区域则是可拆卸的空气动力学套件，方便赛事过程中快速更换受损部件，不需要拆解主体承力结构。

　　前后翼子板也就是空气动力学翼片的设计，是这套结构的核心部分。前翼采用多层翼片组合结构，主翼板为水平承力结构，上方的多层副翼片做了角度渐变设计，最外侧的端板向外延伸，既可以阻挡前轮卷起的气流向车身内侧扩散，又能将气流引导至侧箱进气区域，为后部的散热结构提供足够的冷却气流。前翼与车身前部的连接点采用快拆式结构设计，安装孔位的同轴度公差控制在0.1mm级别，确保更换翼片后不需要重新做气动角度校准。尾翼采用高架式支撑结构，翼片分为上下两层，上层主翼负责提供高速行驶下的主要下压力，下层副翼负责梳理车尾的乱流，尾翼端板的下缘做了切角处理，避免气流在端板尾部形成涡流增加阻力，尾翼支架的安装点位直接连接在车身后部的主承力结构上，能够承受200km/h以上时速下翼片产生的数百公斤下压力，不会出现结构形变影响气动效率。

　　悬架系统采用前后双叉臂独立结构，摆臂的长度和安装点位经过运动学仿真优化，车轮上下跳动时的外倾角变化、前束变化都控制在最优区间，确保轮胎在各种工况下都能最大面积接触地面，提升抓地力。转向拉杆的位置设置在摆臂内侧，避免行驶过程中被路面飞溅的碎石击损，同时转向节的连接点位预留了刹车卡钳、刹车通风导管的安装位置，刹车通风导管的走向顺着前翼引导的气流方向，能够将高速气流直接导向刹车盘，避免长时间制动出现热衰减。

　　轮胎部分采用宽幅热熔胎结构，轮辋为多辐条镂空设计，既可以降低轮辋的旋转惯量，提升加速和制动的响应速度，又能引导气流穿过轮辋，给刹车系统散热。轮辋与轮毂的连接采用中央锁止结构，相比传统的多螺栓结构，更换轮胎的速度更快，符合赛事过程中快速换胎的需求，轮胎与轮拱之间的间隙经过严格计算，在悬架全行程压缩、车轮最大转向角度下，轮胎都不会与翼子板、悬架摆臂发生剐蹭。

　　从安装边界来看，整车的轴距、轮距都参考了入门级方程式赛事的通用尺寸标准，所有部件的安装接口都采用行业通用规格，比如悬架摆臂的衬套孔径、轮辋的中央锁止尺寸、翼片的连接螺栓规格，都可以直接适配市售的入门级方程式赛车改装部件，不需要额外做转接结构。车身所有外露的曲面都做了圆角过渡处理，避免尖锐结构在碰撞事故中造成额外的伤害，同时曲面的连续性达到G2级别，能够减少气流在曲面表面的分离，降低气动阻力。在结构设计过程中，还充分考虑了部件的维护便利性，所有空气动力学套件都采用外露式螺栓连接，不需要拆解周边部件就可以单独更换，车身侧箱的覆盖件可以整体拆卸，方便检修内部的悬架、转向结构，减少赛事过程中的维护时间。
