多边形镂空式多安装位支撑固定支架

　　这类多边形镂空结构的支撑固定支架，多应用在中小型自动化检测设备、户外便携监测终端、小型机载传感模组的安装固定场景中，核心作用是为搭载的功能模块提供稳定的安装基准，同时通过结构优化降低整体构件重量，减少安装位置的负载压力。从实际使用场景来看，这类支架常被用在有轻量化要求的设备装配环节，比如便携环境监测设备的内部模组固定、小型无人机的机载载荷挂载、工业视觉检测工位的相机模组支撑，既需要保证连接强度满足设备运行时的抗振要求，又要尽可能压缩自身重量，避免增加整机的负载负担。

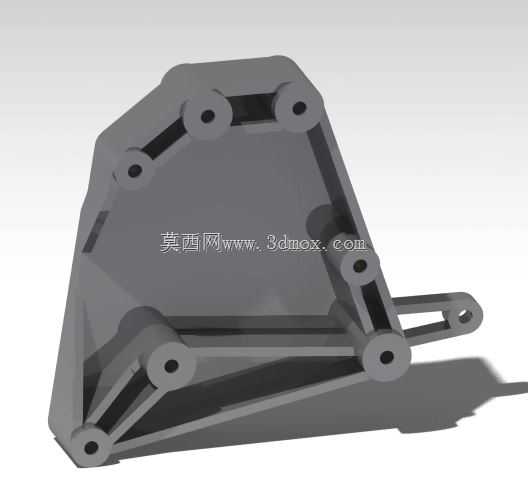

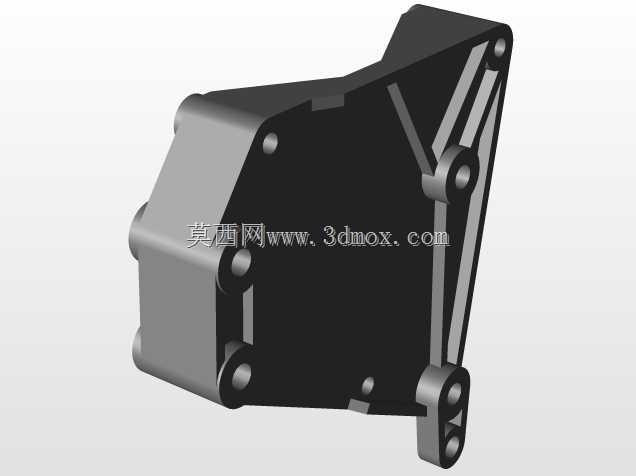

　　从功能特性上看，该支架采用一体化的多边形框架结构，框架边缘均匀分布多个带通孔的安装凸台，每个凸台的孔位都做了同轴度公差约束，可通过螺栓实现与设备基体、搭载功能件的刚性连接，多组安装位的布局可以适配不同规格的搭载模块，不需要额外增加转接件就能完成不同方向的组件固定。支架的镂空筋条设计并非单纯为了减重，每一条筋条的走向都对应安装凸台之间的传力路径，当设备运行产生振动或者受到外部冲击载荷时，筋条可以将集中应力均匀分散到整个框架结构上，避免单个安装位出现应力集中导致的连接失效。

　　设计这类支架的时候，首先要明确安装边界的约束条件，需要先确认设备基体上预留的安装孔位分布、搭载模块的固定孔间距，再根据允许的安装空间确定支架的外轮廓尺寸，避免支架与设备内部的其他走线、相邻构件产生干涉。多边形的外轮廓设计是为了适配安装空间内的异形避让需求，相比规则的矩形支架，这种轮廓可以在有限的空间内最大化布置安装点位，同时给侧边伸出的连接臂预留足够的布置空间，侧边延伸出的双杆式连接臂，主要用于外接需要探出安装的功能组件，连接臂末端的安装孔与主框架上的孔位保持统一的公差等级，保证外接组件安装后的位置精度。

　　尺寸设计上，主框架的厚度根据承载需求设定，安装凸台的高度要满足螺栓拧入后的螺纹啮合长度要求，同时凸台边缘做了圆角过渡，避免应力集中在凸台与框架的连接位置。镂空区域的大小需要经过刚度校核，在保证整体结构在额定载荷下形变量不超过允许值的前提下，尽可能去除非承载区域的材料，降低构件自重。安装孔的孔径根据选用的连接螺栓规格确定，孔位周边预留足够的螺栓装配操作空间，保证装配时工具可以顺利到达拧紧位置，不会因为空间不足导致装配困难。

　　实际装配过程中，这类支架可以先通过主框架上的三个基准孔与设备基体完成定位，再依次锁紧其余安装位的螺栓，侧边连接臂可以根据搭载组件的安装需求选择单孔固定或者双孔锁紧，当搭载重量较大的组件时，可以在连接臂与主框架的衔接位置增加加强筋，进一步提升局部的承载能力。支架的表面处理可以根据使用环境选择，在常规室内工业环境下做喷塑处理即可，若用于户外潮湿或者有腐蚀介质的场景，则需要做阳极氧化或者镀锌处理，提升构件的耐锈蚀能力，延长使用寿命。
