便携手动充气储压塑料瓶体结构设计

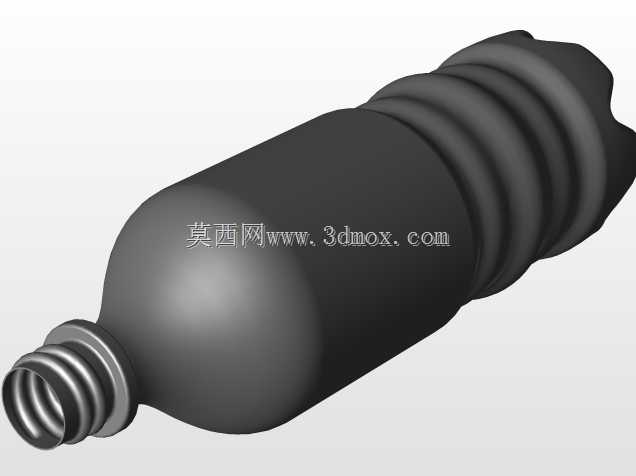

　　这款瓶体结构的设计初衷，是适配小型手动充气作业场景下的储压需求，日常在自行车补胎、球类充气、小型气动玩具供气这类零散低压供气场景中，这类储压瓶体可以承接手动打气筒输出的气流，缓冲瞬时气压波动，避免直接充气时压力骤升损伤被充气物件的密封结构。从结构设计逻辑来看，瓶身采用分段式变径设计，瓶口位置做了加厚螺纹段，螺纹牙型选用标准粗牙三角螺纹，配合密封垫圈可以实现0.8MPa以内的气压密封，不会出现正常充气压力下的漏气问题，瓶口的螺纹长度经过匹配计算，既保证足够的啮合扣数承受轴向气压推力，又不会因为螺纹过长增加不必要的开合阻力。瓶身上段采用直筒段结构，这部分的壁厚做了均匀加厚处理，是主要的承压受力区域，直筒段的周向做了细微的防滑纹理处理，

　　方便使用者在旋合瓶口密封件或者连接充气接头时手持施力，不会因为瓶身表面光滑出现打滑脱手的情况。瓶身中下段设计了多道环形加强筋，这些环形凸起的加强筋并不是单纯的装饰结构，一方面可以在不额外增加整体壁厚的前提下，大幅提升瓶体的环向刚度，避免瓶内充入高压气体时出现周向鼓胀变形，长期使用后也不会因为反复充放气出现应力疲劳开裂；另一方面这些环形筋条也可以在瓶体意外滚落时，作为缓冲结构减少瓶身与硬质地面的直接碰撞冲击，降低磕碰破损的概率。瓶底采用内凹式多脚支撑结构，五个均匀分布的支撑凸脚可以让瓶体平稳放置在水平台面上，内凹的结构设计可以让瓶底中心区域远离放置平面，避免放置时平面上的尖锐杂物直接顶压瓶底最薄的中心区域，

　　同时这种多脚支撑的结构也能分散瓶体直立放置时的底部应力，避免长期放置后瓶底出现蠕变凹陷。从安装边界尺寸来看，瓶体整体高度控制在180mm左右，最大瓶身直径为95mm，瓶口外径为28mm，这个尺寸规格可以适配市面上绝大多数常规手动打气筒的输出接头，不需要额外定制转接件就能直接连接使用，瓶身的最大外径也符合成年人单手握持的尺寸范围，手持操作时的握持舒适度较好，不会因为瓶身过粗导致握持费力。在实际功能实现上，这款瓶体的内部容积经过测算，单次储气量可以满足普通公路自行车轮胎从0压充至标准胎压的气量需求，不需要在充气过程中反复停顿打气，瓶体选用的改性PP材质可以耐受-10℃到60℃的环境温度，在常规户外使用场景下不会因为低温出现材质脆裂，

　　也不会因为夏季高温暴晒出现材质软化变形。设计过程中针对瓶身的受力薄弱位置做了有限元应力校核，在1.2MPa的测试压力下，瓶身最大应力位置出现在环形加强筋的根部，应力值远低于材质的屈服强度，留有足够的安全余量，正常使用过程中不会出现爆裂风险。瓶口位置的密封端面做了平面度处理，配合橡胶密封垫可以实现端面静密封，相比单纯依靠螺纹密封的结构，密封可靠性更高，反复拆装后也不会因为螺纹磨损出现密封失效的问题。瓶身的壁厚从瓶口到瓶底做了渐变过渡，瓶口位置壁厚最大，往下直筒段壁厚均匀减薄到合理范围，到加强筋位置局部增厚，瓶底支撑脚位置再次做加厚处理，这种渐变壁厚的设计既可以保证各个位置的结构强度满足受力需求，又能最大程度控制瓶体的整体重量，装满气体后的整体重量不到200g，随身携带不会有明显的负重感。在实际使用场景中，这类储压瓶除了配合手动打气筒使用，也可以作为小型低压气动元件的临时储气罐使用，比如给小型气动毛刷、低压吹气除尘工具提供短时稳定气压输出，瓶身的光滑外表面也方便粘贴标识标签，区分不同用途的储气瓶，避免混用导致的安全隐患。
