民用喷气式客运飞机整机结构三维数模

　　在民用航空装备的结构设计流程中，整机三维数模是开展总体布局校验、气动外形迭代、结构干涉排查、地面模拟试验的核心基础载体，不同于部件级的局部建模，整机数模需要统筹气动效率、结构强度、舱室布局、维护可达性等多维度的工程需求，每一处曲面曲率、部件相对位置的设定都要匹配实际运营场景的使用要求。

　　从实际应用场景来看，这类整机数模可用于新员工航空结构认知培训、航空类专业教学演示、机场地面保障设备的适配性校核、航空科普展项的内容开发，也可作为初始方案基底，供设计团队进一步细化航电系统布局、起落架收放机构、客舱内饰排布等细分模块的设计工作，避免从零开始搭建整机外形带来的重复工作量，缩短前期方案论证的周期。

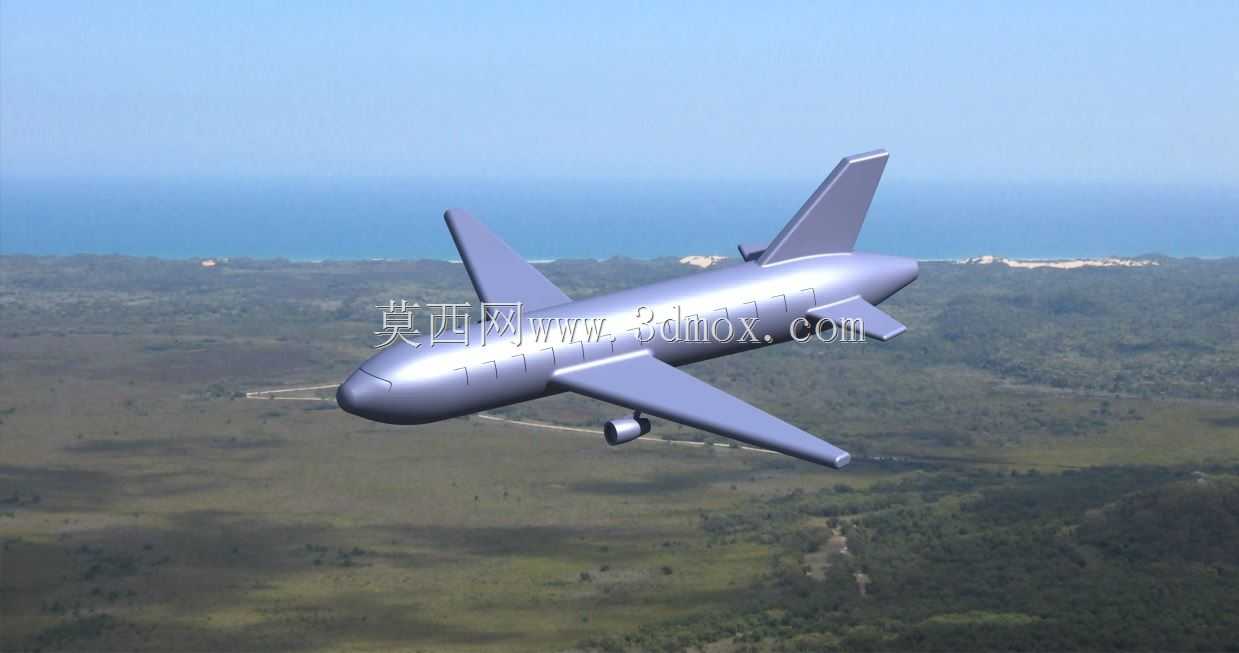

　　该数模还原了常规单通道喷气式客机的典型布局：机身采用等截面直筒段搭配头尾收缩的流线型曲面，筒段预留了舷窗、舱门的对应位置，曲面连续度满足初步气动仿真的曲率要求，不会出现局部曲率突变导致的气流分离模拟失真问题；机翼为下单翼布局，设置了合理的后掠角与上反角，翼下预留了发动机吊舱的安装接口，翼面与机身的衔接处做了翼根整流的曲面过渡，还原了真实机型的翼身融合设计特征，能够准确模拟机翼与机身之间的载荷传递路径；尾翼采用常规垂尾加平尾的布局，垂尾后缘预留了方向舵的转动空间，平尾设置在垂尾根部两侧，符合这类客机的安定面设计逻辑，能够为尾翼操稳特性的初步分析提供准确的外形基准。

　　设计思路上，建模过程优先保证整机外形的比例协调性，机身长度、翼展、垂尾高度、平尾展长之间的比例严格匹配真实同级别客机的尺寸关系，没有出现部件比例失衡的问题；机身直径的设定兼顾了客舱单通道六座布局的空间需求，筒段内部净空能够满足座椅排布、过道预留、行李舱安装的空间边界要求；机翼的安装位置经过反复校核，保证翼身连接处在机身筒段的受力最优位置，避免连接点过于靠近机身头尾导致的结构应力集中；发动机吊舱的挂架位置与机翼下表面的相对距离，预留了足够的维护操作空间，能够满足地面维护人员拆装发动机附件的操作边界要求，不会出现吊舱与机翼表面间隙过小导致的工具操作干涉问题。

　　从安装边界与尺寸适配角度，数模中起落架的收纳舱室预留了足够的空间，能够匹配前三点式起落架的收放运动路径，不会出现收放过程中起落架与机身结构、翼面结构的干涉；机头位置的曲面收缩曲率满足驾驶舱风挡的安装角度要求，能够保证飞行员的前方视野符合民航运营的视野规范；机尾的收缩段长度经过优化，既保证了机身尾部的流线型减阻效果，也避免了尾部过长导致的擦机角过小问题，能够满足飞机起飞、着陆阶段的姿态角度边界要求；机翼前缘与机身的相对位置、机翼后缘的襟翼滑轨预留空间，都符合这类机型的常规设计参数，可直接作为基础框架开展增升装置的细化设计。

　　在结构细节的处理上，数模没有忽略工程实际中的必要特征：机身表面的蒙皮分块参考线、舷窗的排布间距、舱门的位置与尺寸、翼面的翼型厚度变化，都贴合实际机型的设计逻辑，没有出现违背航空设计常识的结构错误；各部件之间的装配关系清晰，机翼与机身、尾翼与机身、发动机挂架与机翼的连接位置都做了明确的结构衔接，能够直接用于装配干涉检查、拆装流程模拟等工程场景，不需要额外做大量的结构修补工作。对于从事航空结构设计、地面保障设备研发、航空教学实训的从业者来说，这类比例准确、结构完整的整机数模，能够有效降低前期基础建模的工作量，让设计人员把更多精力投入到细分系统的优化、特定场景的适配工作中，而非花费大量时间反复调整整机外形的比例与曲面质量。
