带安装法兰端面齿环形切削刀具结构

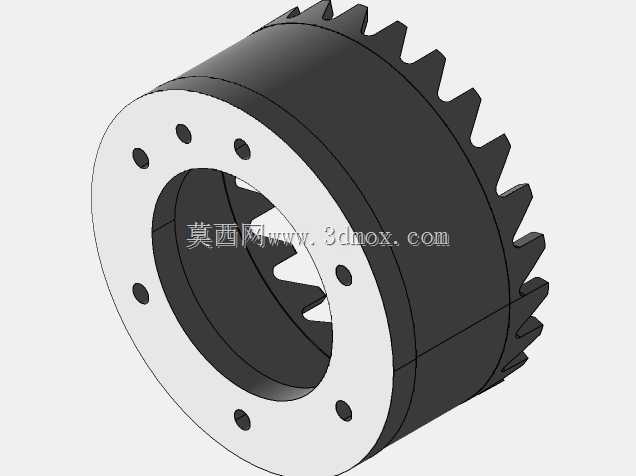

　　这款带端面齿的环形切削部件，常应用在管材定长裁切、薄壁金属件端口修边、软质复合材料环切这类加工场景里，不少自动化管材加工线的旋切工位、包装设备的薄膜分切端头上，都能见到同结构的零件身影。和普通直柄铣刀、单片圆盘锯片不同，它采用中空环形的刀体设计，加工时不需要让工件避让刀杆，可直接套在待加工的管状、棒状工件外侧做周向进给切削，尤其适合大口径薄壁管件的连续环切作业，能避免单片锯片切削时出现的工件变形、切口毛刺外翻的问题。从结构设计来看，刀体上端做了带均匀分布安装孔的法兰边，这部分是整个刀具的安装基准面，安装时法兰端面和设备主轴的定位端面完全贴合，8个沿圆周等距分布的沉孔用来穿装锁紧螺栓，能保证刀具高速旋转时的动平衡精度，

　　不会因为装夹偏心出现切削振纹。刀体外壁做了等厚度的环形侧壁，整体刚性远高于薄型锯片，切削时的抗侧向力能力更强，哪怕遇到工件材质硬度不均的情况，也不容易出现打齿、刀体变形的问题。下端的切削齿采用了等距分布的直齿结构，每个齿的前角都做了小角度负倒棱处理，既可以保证切削刃的锋利度，又能提升刃口的抗冲击寿命，齿槽的深度刚好匹配常规切削工况下的排屑需求，环切时产生的切屑会顺着齿槽向刀体外侧排出，不会堆积在中空内腔里刮伤已加工的工件表面。做三维建模的时候，首先要确定刀体的核心安装尺寸，先根据适配的主轴规格定出法兰端的外径、安装孔的分布圆直径，再结合待加工工件的最大外径确定中空内腔的通径，内腔直径要比工件最大外径大2到3毫米，

　　预留出切削时的工件跳动余量，避免旋转过程中刀体内壁蹭伤工件表面。刀体的总高度要结合设备的进给行程来定，要保证切削到设定深度时，法兰端面不会和工件夹具发生干涉，切削齿的齿高要匹配单次最大切削深度，常规工况下齿高设置为8到12毫米就能满足大部分薄壁件的加工需求，齿根位置做了R0.5的圆角过渡，避免应力集中导致齿根断裂。建模过程中要重点注意安装孔的位置度公差，所有安装孔相对于刀体中心轴线的位置度误差要控制在0.02毫米以内，否则装夹后会出现动平衡超标的问题，高速旋转时容易引发设备振动。切削刃的端面跳动也要严格控制，所有齿的刃口端面相对于法兰安装面的跳动量不超过0.01毫米，这样才能保证切削时每个齿的切削量均匀，

　　不会出现个别齿负载过大提前磨损的情况。实际选型替换的时候，要先核对法兰安装孔的分布尺寸和设备主轴的定位尺寸是否匹配，再确认中空通径能否覆盖待加工工件的外径，还要根据加工的材质调整切削齿的角度参数，如果是加工铝、铜这类软质金属，可以适当加大前角提升切削锋利度，如果是加工钢材、硬质塑料，就要适当减小前角，增加刃口的强度。这类环形刀具相比传统的单片切割刀具，还有一个明显的优势，就是切削时的受力是周向均匀分布的，工件受到的径向切削力会相互抵消，不需要额外增加工件的抱紧支撑结构，就能保证切口的圆度，尤其适合薄壁管材、超薄金属壳体的端口加工，不会像单片锯片那样因为单侧受力把工件顶变形。日常维护的时候，只要把刀具从主轴上拆下，逐个修磨切削齿的端面刃口就可以重复使用，因为刀体本身的刚性足够，只要法兰安装面没有出现磕碰损伤，多次修磨后依然能保证装夹精度，整体使用寿命比薄型锯片高3到4倍。
