带螺旋槽与径向孔的长轴类机械零件

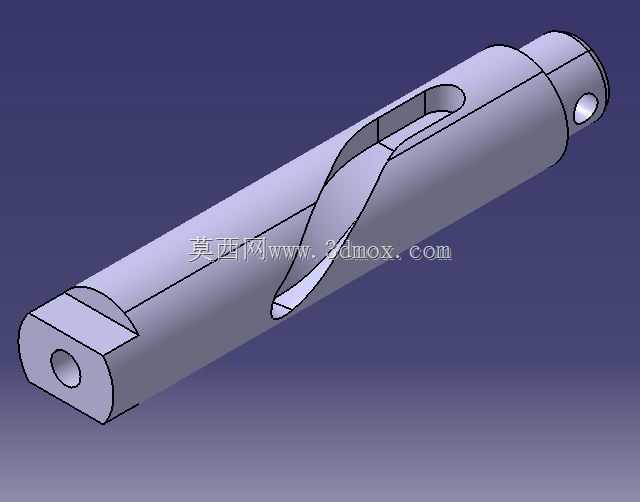

　　这类带螺旋导向槽的长轴构件，常见于轻工包装设备的进给换向机构、小型机床的走刀传动单元以及自动化生产线的间歇推送工位，核心作用是把连续的回转输入转化为指定行程的直线往复输出，相比普通光轴加平键的传动组合，它能省去外置的凸轮或滑块导向组件，大幅压缩机构的轴向安装空间，在紧凑型设备的布局设计里应用频率很高。从结构细节来看，轴身加工的连续螺旋槽并非等宽等深设计，槽道的侧壁做了0.2mm的拔模斜度，这是为了减少与配合滑块的接触摩擦面，避免长时间往复运动后出现槽道卡滞、磨损不均的问题；轴的两端都设计了同轴的中心工艺孔，是外圆磨床精加工时的定位基准，能保证整根轴各段外圆的同轴度控制在0.02mm以内，满足高速回转时的动平衡要求。

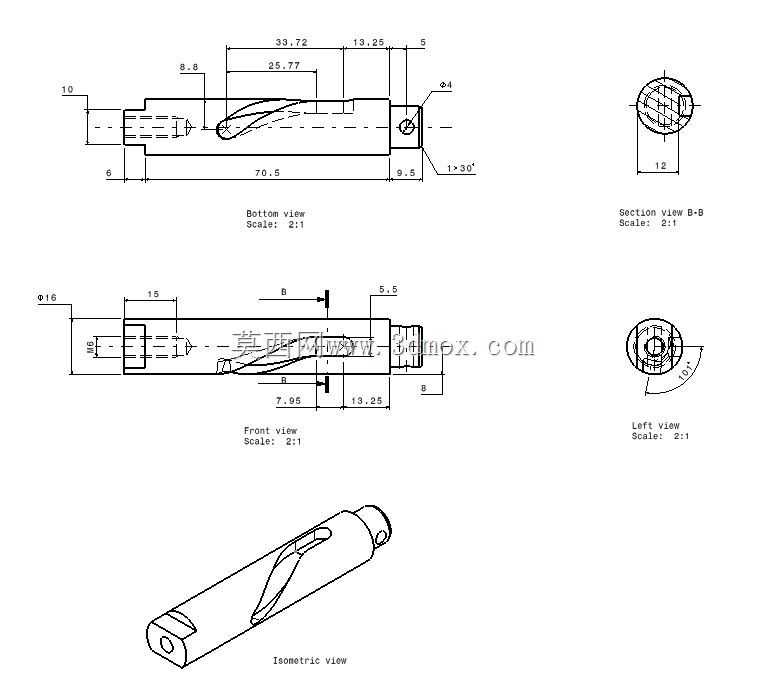

　　靠近轴左端的位置铣削了一段扁方结构，这个结构是用来安装锁紧止动件的，防止轴在承受轴向载荷时出现周向窜动，扁方的厚度比同位置轴径小3mm，预留出足够的止动垫圈安装空间，不会和相邻的轴承端面产生运动干涉。轴的右端加工了一个垂直于轴线的径向通孔，这个孔是用来穿装连接销的，用来和末端的摆杆或者输出接头做刚性连接，孔口做了0.5mm的倒角，既方便装配时销钉的导入，也能消除孔口的应力集中，避免交变载荷下孔边出现疲劳裂纹。设计这类轴件的时候，首先要根据机构的输出行程确定螺旋槽的导程和有效工作长度，导程误差需要控制在0.1mm/100mm以内，否则会导致直线输出的位置精度超差，影响后续工位的动作匹配；其次要核算轴的最小截面抗弯模量，

　　螺旋槽的槽底位置是整根轴的强度薄弱点，需要根据实际承受的轴向推力和回转扭矩，校核槽底的剩余壁厚是否满足强度要求，避免负载下出现轴体扭转变形。安装边界方面，这类轴一般采用两端简支的安装方式，两个支撑轴承的安装位分别设置在螺旋槽的两侧，轴承位的轴径公差取k6，和轴承内圈采用过渡配合，既能保证装配后的同轴精度，也方便后期维护拆卸；轴的轴向窜动间隙控制在0.05-0.1mm之间，预留出热胀冷缩的变形量，避免设备长时间运行升温后出现轴体卡滞。另外，螺旋槽的表面粗糙度要求达到Ra1.6，加工时需要在铣削后做一次抛光处理，降低和配合滑块的摩擦系数，减少运行过程中的噪音和磨损；轴的整体材质一般选用40Cr调质处理，表面硬度达到HB220-250，

　　兼顾芯部的韧性和表面的耐磨性，能承受频繁换向带来的冲击载荷。在实际装配调试时，需要先在螺旋槽内涂抹适量的锂基润滑脂，减少初期磨合的磨损量，配合的滑块要选用铜基镶嵌石墨的自润滑材质，无需频繁加注润滑油，适合在洁净要求较高的包装、电子组装设备上使用。
