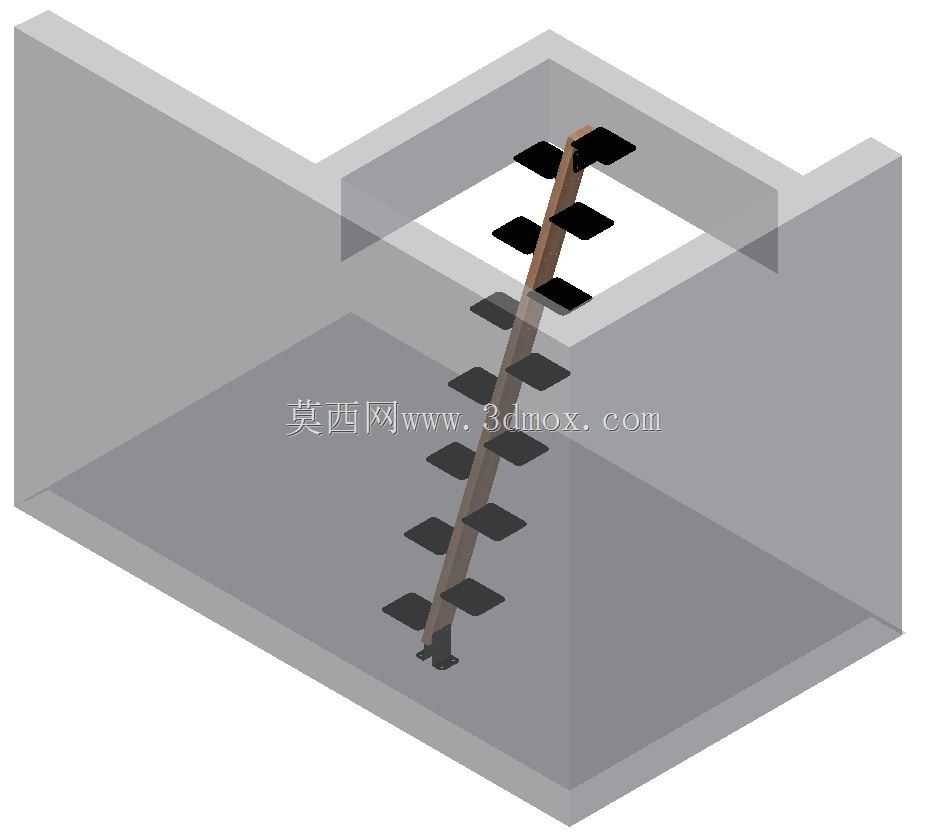

模块化交错踏步倾斜式窄空间梯具结构

　　在老旧小区加装改造、复式小户型夹层通行、工业设备旁侧检修通道这类水平预留宽度不足600mm的场景里，常规双侧平行踏步的直梯根本无法落地安装，常规踏步深度200mm以上的直梯需要至少800mm的水平投影宽度，强行压缩踏步深度会导致落脚空间不足，上下行时极易出现踏空、磕碰的安全隐患，这类交错踏步的倾斜梯具就是针对这类窄边界场景开发的结构方案。

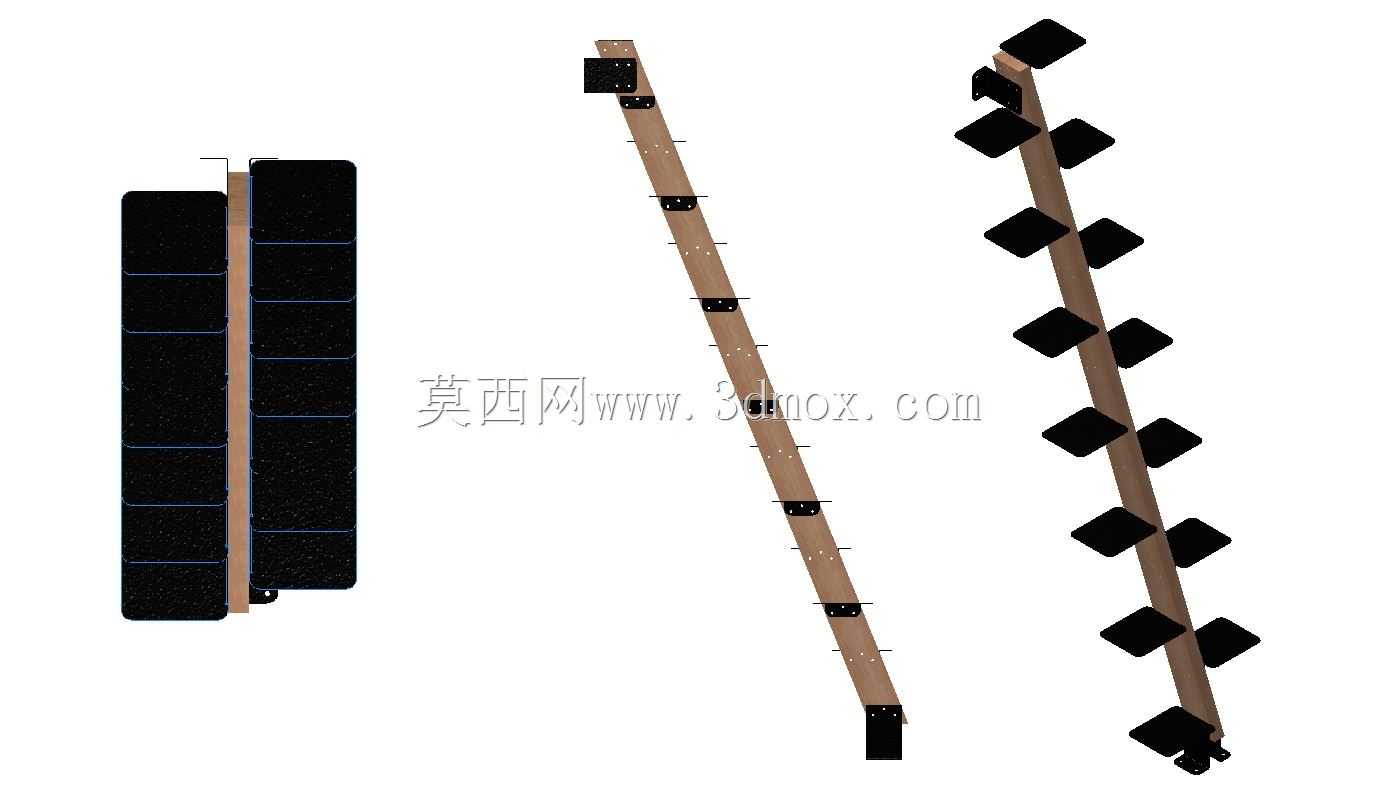

　　从结构组成来看，整套梯具包含两根平行设置的倾斜主承力梁，主承力梁采用矩形截面型材制作，沿倾斜走向按固定间距开设安装孔位，用于固定踏步组件；踏步采用左右交错布置的形式，单块踏步仅对应单侧落脚位置，踏步宽度控制在220-240mm，踏步深度控制在180-200mm，左右踏步在水平投影面上存在部分重叠，整套梯具的水平投影宽度可压缩至450mm以内，完全适配狭窄安装空间的边界要求。踏步表面做防滑纹理处理，踏步与主承力梁的连接采用嵌入式紧固件固定，避免连接件突出踏步表面造成硌脚、勾挂衣物的问题。

　　设计过程中首先要确定安装边界的参数，包括上下连接平台的垂直高差、水平投影的可用宽度、梯具倾斜角度，常规这类梯具的倾斜角度控制在60°-70°之间，相比垂直爬梯更符合人体上下行的发力习惯，长时间上下行的疲劳度更低，相比常规直梯又能大幅压缩水平占用空间。踏步的交错间距需要匹配人体步幅，垂直方向相邻踏步的高度差控制在180-200mm，左右踏步的水平偏移量控制在100-120mm，保证上下行时双脚可以自然交替落脚，不需要刻意调整步幅适应踏步位置。主承力梁的上下两端分别设置连接固定座，上端固定在上层平台的结构梁上，下端固定在地面的预埋基础上，固定座采用多螺栓连接结构，可承受不小于1.5kN的集中载荷，满足单人携带工具上下通行的载荷要求。

　　从实际使用的角度出发，这类梯具的踏步边缘做圆角处理，避免尖锐边角磕碰造成伤害，主承力梁的侧面可根据使用需求加装辅助扶手，扶手沿梯具倾斜走向平行设置，扶手直径控制在35-40mm，握持手感舒适，扶手与主承力梁之间通过支架连接，连接支架的间距不大于1000mm，保证扶手的结构强度。整套梯具的所有金属构件表面都做防锈防腐处理，适配室内外不同的使用环境，在户外使用时可在踏步表面增加防滑耐磨涂层，在潮湿、多油污的工业场景使用时可更换带防滑格栅的踏步组件，进一步提升使用安全性。

　　建模过程中需要重点验证踏步的交错位置是否存在干涉，上下行时脚部与对侧踏步的安全间隙是否足够，主承力梁的受力变形量是否在允许范围内，固定座的连接孔位是否匹配现场安装基础的预留位置。不同于标准化的成品梯具，这类窄空间梯具大多需要根据现场实际尺寸做适配调整，模块化的踏步与主承力梁连接结构可以灵活调整踏步间距、整体梯长，不需要重新开模制作构件，大幅降低定制化生产的成本，同时也方便后期维护更换损坏的踏步组件，不需要整体拆卸梯具。在实际安装时，需要先固定上下两端的连接座，再吊装主承力梁调整倾斜角度，确认角度无误后锁紧固定螺栓，最后逐块安装踏步组件，安装完成后需要做载荷测试，确认梯具无明显变形、连接部位无松动后方可投入使用。
