复合弓式双轮联动弧形传动结构

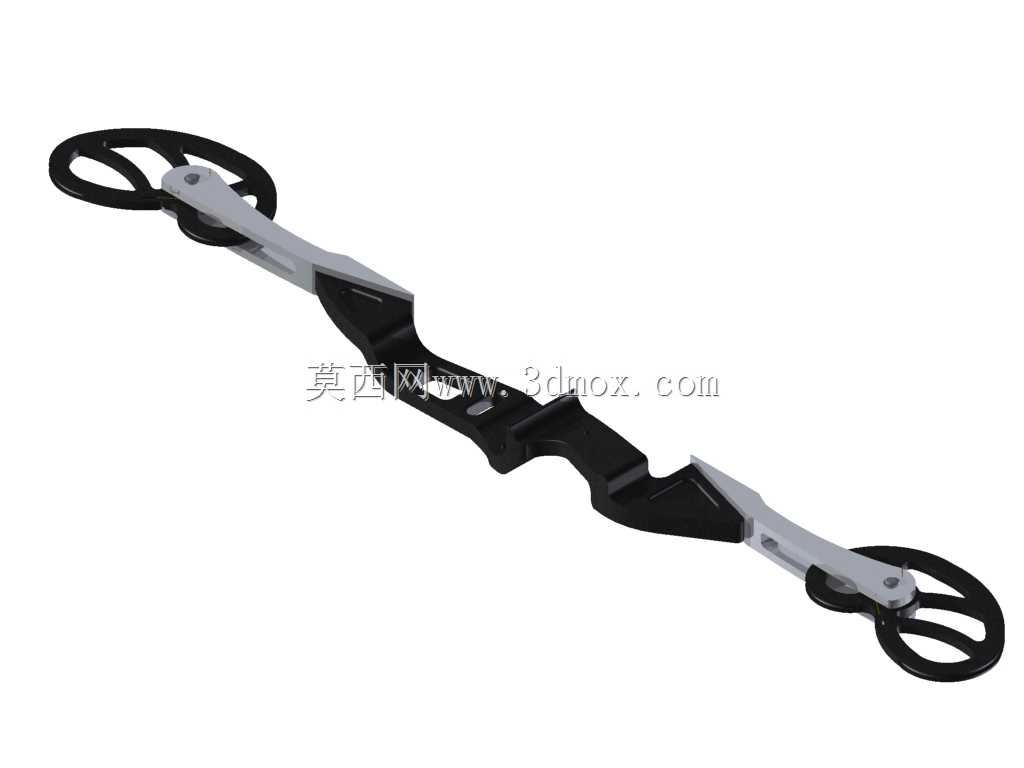

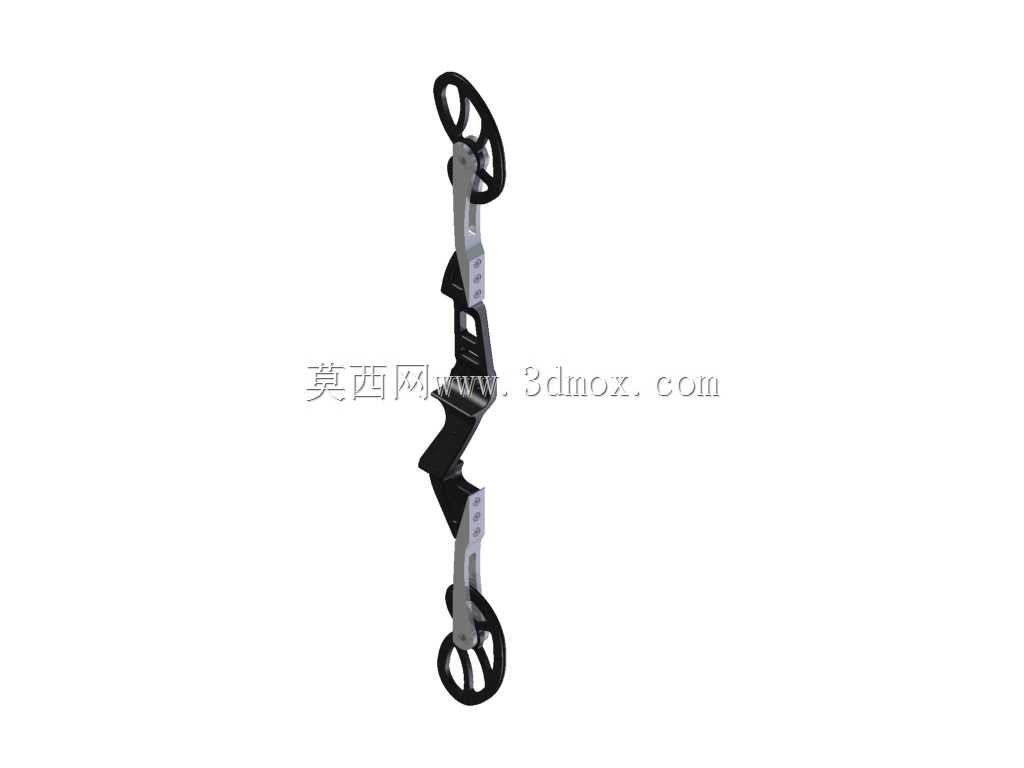

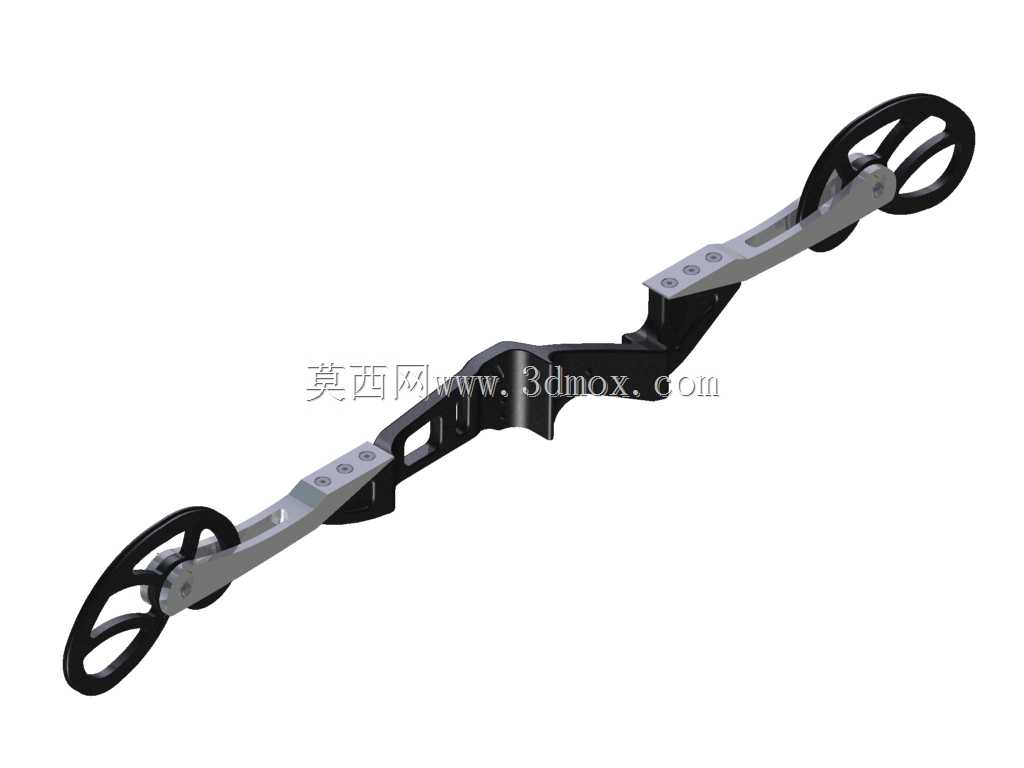

　　该弧形联动构件的设计初衷，是为了解决小空间内非直线路径的动力同步传递问题，常见于需要沿弧形轨迹完成往复动作的专用设备中，比如窄空间内的物料推送机构、弧形轨迹的检测设备搭载平台、特种门窗的联动启闭结构，这类场景无法使用常规的直线导轨配合连杆的传动方案，常规方案要么会超出安装边界，要么会在弧形轨迹上出现传动卡滞、同步精度不足的问题。从结构组成来看，构件主体采用变截面弧形梁作为承载基体，梁体中段做了镂空减重设计，在保证整体抗弯扭强度的前提下，尽可能降低构件自身重量，减少动力端的负载损耗，梁体上预留的多组安装孔位，可根据实际使用场景加装功能附件，比如检测探头、物料夹持件、导向滑块等，孔位的位置精度控制在±0.1mm范围内，

　　保证附件安装后不会出现位置偏移。两端的轮组采用辐条式镂空结构，轮缘做了圆弧过渡处理，既可以作为导向轮沿预设弧形轨道滚动，也可以作为带轮/链轮传递动力，两轮之间通过梁体内嵌的联动构件实现同步转动，避免两端轮组出现转速差导致的运行卡滞，轮组与梁体的连接部位采用了嵌入式轴承安装结构，转动间隙控制在极小范围内，保证往复运行时的定位精度。设计过程中，首先根据目标场景的弧形轨迹半径确定梁体的曲率，曲率偏差过大会导致轮组与轨道出现硬摩擦，加剧磨损的同时增大运行阻力，梁体的截面厚度根据额定负载做了有限元校核，在1.5倍额定负载下，梁体的最大形变量不超过0.2mm，不会影响轮组的正常啮合与滚动。安装边界方面，

　　构件整体沿弧形轨迹的展开长度适配常规窄空间安装需求，两端轮组的中心距与弧形轨迹的弦长匹配，安装时仅需要固定梁体中段的安装基准面，即可保证两端轮组与预设轨道的同轴度，不需要额外做复杂的位置调校，降低现场安装的调试难度。实际使用过程中，该结构可沿预设弧形轨迹完成平稳的往复运动，运行过程中无明显异响，传动效率比常规的柔性传动带结构高15%左右，同时不会出现柔性传动长期使用后的拉伸松弛问题，维护周期更长。梁体的材质选用常规结构钢即可满足强度需求，若有轻量化需求也可替换为铝合金材质，仅需要对应调整壁厚参数即可，轮组的材质可根据使用环境选择，常规室内环境使用工程塑料轮即可降低运行噪音，重载或户外场景可更换为金属轮提升耐磨性能。在结构细节处理上，

　　梁体的所有棱角都做了圆角倒钝处理，避免安装调试过程中划伤操作人员，轮组的转轴部位预留了润滑注油孔，可定期加注润滑脂延长轴承使用寿命，梁体表面的安装孔位都做了沉头处理，安装螺丝后不会突出梁体表面，避免运动过程中与周边构件发生干涉。
