多工位回转式瓶装容器自动旋盖装置

　　这套多工位自动旋盖装置，主要面向中小产能的瓶装饮品、日化洗护、小型医药制剂生产线的封盖工序配套，可直接对接前段灌装、后段贴标输送线，适配圆柱型PET瓶、玻璃瓶等常见瓶装容器的螺纹盖旋合作业，替代传统人工逐瓶旋盖的低效操作，降低生产线封盖工位的人力投入，同时规避人工操作带来的旋紧力矩不一致、盖体歪斜漏封等质量问题。

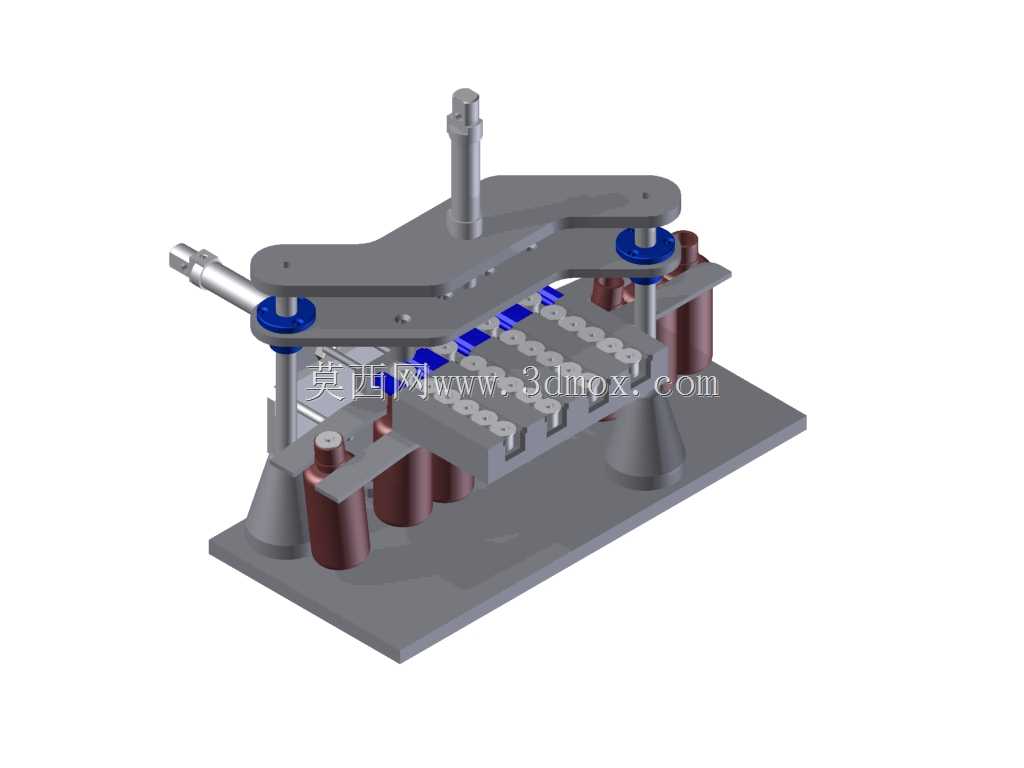

　　从结构布局来看，装置采用立式层架结构搭配回转式瓶位输送设计，底部为整体式安装基座，所有功能组件均集成在基座上方，无需额外搭建分体式机架，安装时只需将基座通过螺栓固定在生产线对应工位的机架平台上，预留出输送线的对接空间即可完成就位。基座上设置的回转工位架可同时承载6个待封盖瓶体，工位随主轴做间歇回转运动，当瓶体随工位转动到上料位时，可由人工或者前段分瓶机构将待封盖瓶体放入定位卡槽，卡槽内侧设置有柔性防滑衬垫，既能避免瓶身被硬质金属划伤，也能在旋盖作业时限制瓶身跟转，保证旋盖过程中瓶体姿态稳定。

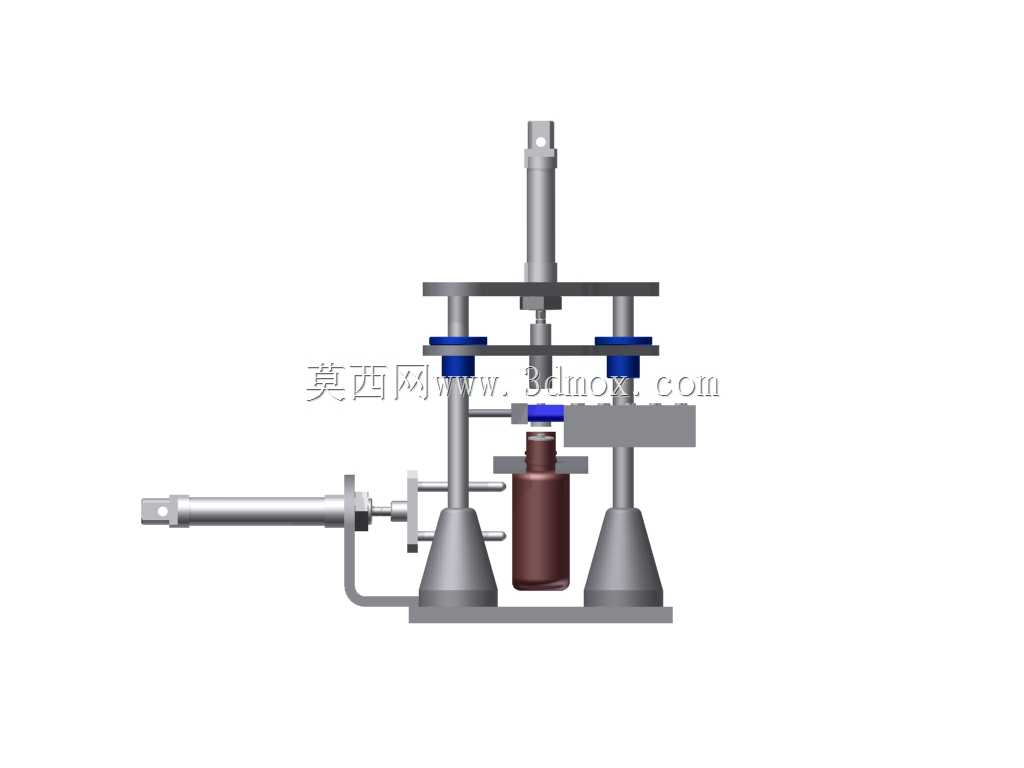

　　旋盖执行组件布置在工位架上方的两层平行安装板上，上层安装板通过四根立式导柱与下层安装板连接，导柱上套有缓冲弹簧，可适配不同高度规格的瓶体封盖需求，调整时只需松开导柱上的锁紧螺母，上下移动上层安装板的位置，即可改变旋盖头的下行行程边界，调整范围可覆盖150mm到350mm高度的常规瓶装容器，无需更换额外的工装配件。每个旋盖头对应下方的一个瓶位，旋盖头内部设置有扭矩限制结构，当旋盖力矩达到预设值时，旋盖头会自动打滑停止转动，避免力矩过大拧坏瓶盖上的防盗环，或是力矩不足导致封盖不严漏液的问题，扭矩值可通过旋盖头顶部的调节旋钮进行微调，适配不同材质、不同口径瓶盖的旋紧要求。

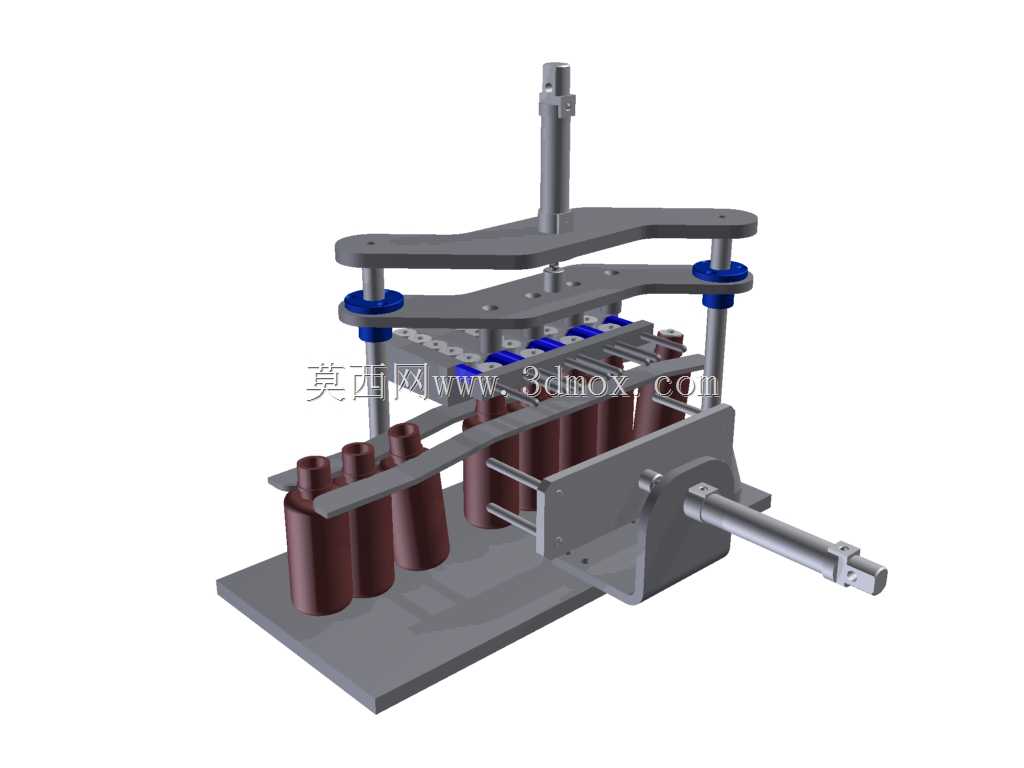

　　装置的动力输入轴布置在基座侧方，可直接对接生产线的主驱动电机，也可单独配套减速电机驱动，输入轴通过齿轮组分别带动回转工位架的间歇转动、旋盖头的旋转动作以及上层安装板的上下压合动作，三套动作通过机械凸轮实现时序匹配，无需复杂的电控程序即可完成整套旋盖流程：当工位架带着待封盖瓶体转动到旋盖工位时，上层安装板带动旋盖头下行，旋盖头卡入瓶盖后开始旋转，完成旋紧动作后旋盖头停止转动并上行复位，工位架继续转动到出料位，完成封盖的瓶体即可被推入后段输送线。

　　从安装边界来看，装置整体横向宽度约600mm，纵向深度约450mm，整体高度根据适配瓶高调整后最高不超过700mm，基座上预留的安装螺栓孔间距为400mm*350mm，可适配多数中小型包装生产线的机架安装尺寸，对接输送线的高度可通过调整基座下方的垫脚进行微调，调整范围在±20mm以内，可匹配不同高度的输送线台面。装置的所有运动副均设置有自润滑衬套，日常维护只需定期在导柱、齿轮啮合位置加注润滑脂即可，无需复杂的保养操作，适合中小型生产企业的车间使用环境，可在常温、无强腐蚀的车间环境下长期稳定运行，单工位的作业节拍可达到每分钟30到40瓶，可匹配产能在每小时2000瓶以内的中小型灌装生产线使用。

　　在设计细节上，瓶位定位卡槽采用快拆结构，更换不同瓶径的产品时，只需松开卡槽的固定螺丝，更换对应尺寸的卡槽衬套即可，整个换型过程不超过15分钟，可满足多品种小批量的生产需求。旋盖头的卡爪也采用可更换设计，适配不同直径的瓶盖，卡爪内侧设置有橡胶防滑垫，既可以增加卡爪与瓶盖之间的摩擦力，避免旋盖过程中打滑，也不会刮花瓶盖表面的印刷图案，保证成品外观质量。整套装置的结构件多采用标准铝合金板材与不锈钢型材加工，整体重量较轻，同时具备较好的防锈能力，接触瓶体与瓶盖的部位均采用非金属或者不锈钢材质，符合食品、日化类产品的生产卫生要求，不会对包装容器造成污染。
