桌面级多轴夹持机械臂结构设计

项目分类:工业机器人 发布时间:2021-11-04 ID:359172
  • 桌面级多轴夹持机械臂结构设计
  • 桌面级多轴夹持机械臂结构设计
  • 桌面级多轴夹持机械臂结构设计
  • 桌面级多轴夹持机械臂结构设计
  • 桌面级多轴夹持机械臂结构设计

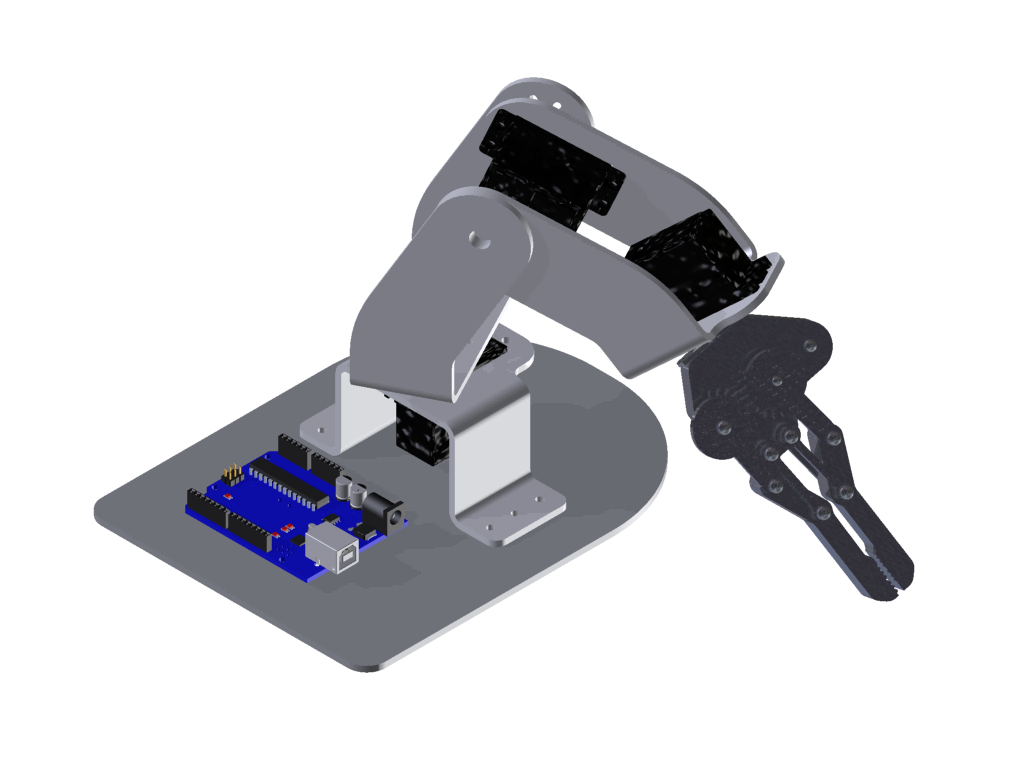

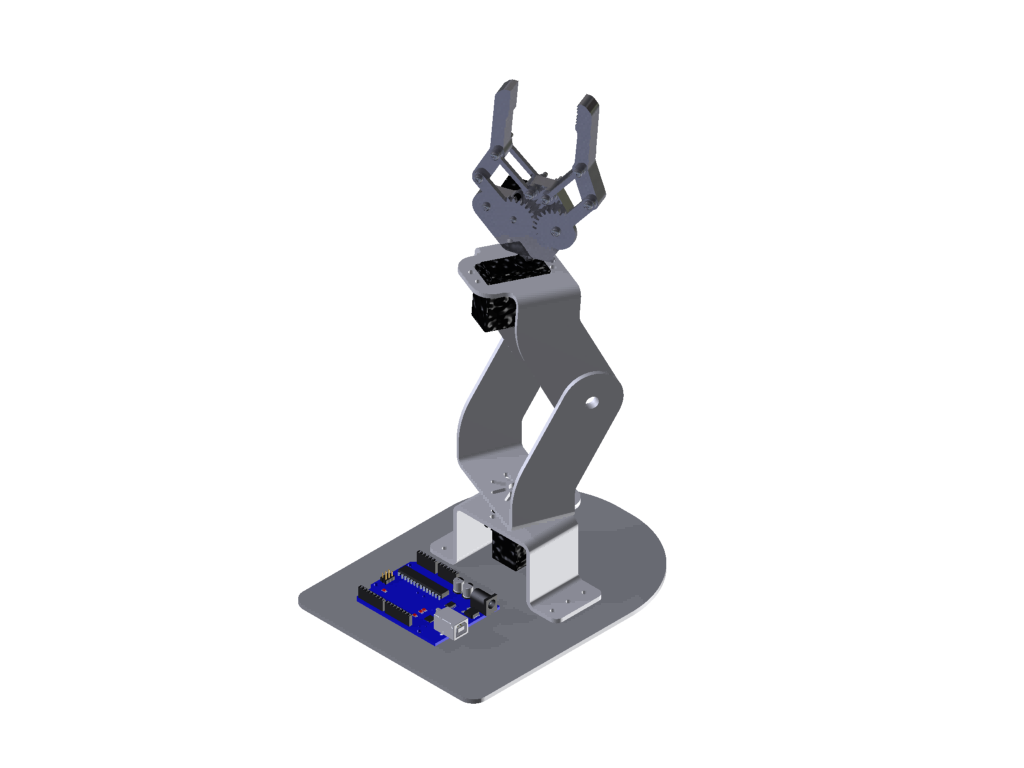

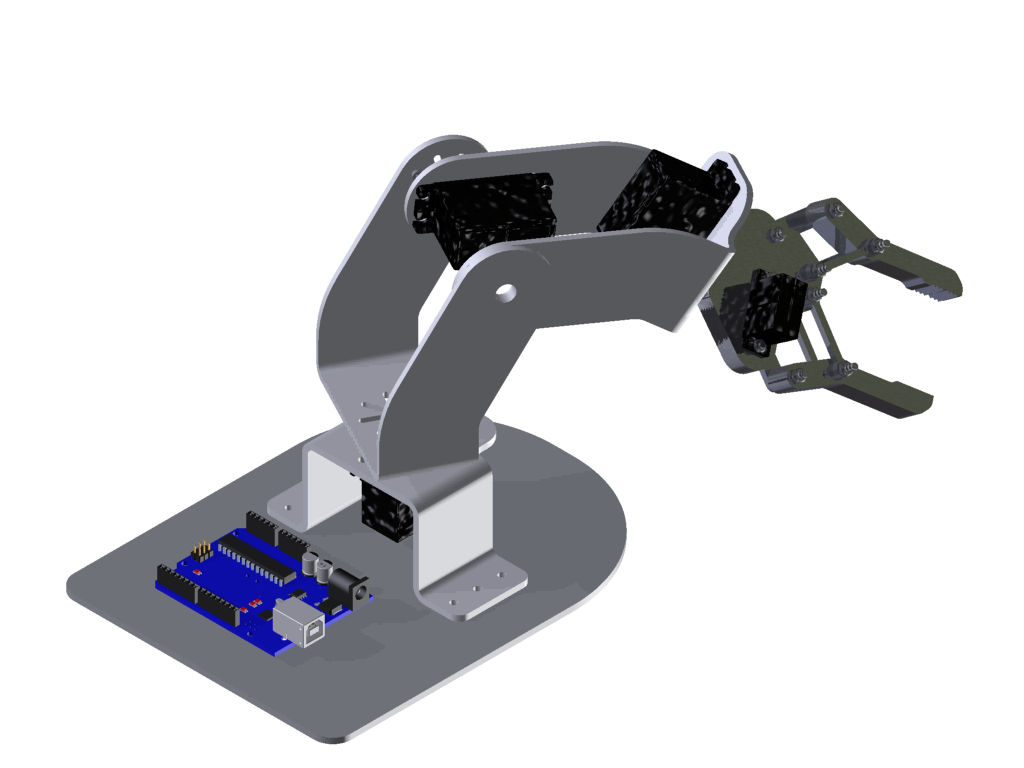

  这款桌面级机械臂的结构设计,最初是面向小型自动化实训场景、轻量物料分拣工位以及教学演示场景开发的,整体结构采用多关节串联构型,从底座到末端夹持器共设置四个转动自由度,能够覆盖半径320mm范围内的半球形作业空间,完全适配桌面工位的狭小安装边界。底座部分采用椭圆形钣金支撑结构,厚度设置为4mm,底部预留四个M4安装孔位,可直接固定在木质桌面、铝型材工作台或者实训台面板上,安装时不需要额外加工复杂的定位槽,仅需通过螺栓锁紧即可保证整机运行时的稳定性,底座内部预留了控制板安装腔,可直接叠放常用的开源控制驱动板,接线时线缆可从底座后侧的出线槽引出,避免关节转动时拉扯线缆造成磨损。

  关节部分的设计充分考虑了轻载场景的受力特性,大臂与小臂构件均采用折弯钣金拼接结构,相比一体化铸造成型的构件,加工门槛更低,普通钣金车间即可完成下料折弯工序,装配时通过定位销与螺栓完成拼接,不需要复杂的工装夹具即可保证关节同轴度。每个关节的转动副处都设置了翻边轴承安装位,采用标准深沟球轴承支撑转动轴,能够有效降低关节转动时的阻尼,同时抵消径向负载带来的轴系偏磨问题,关节驱动件的安装位预留了标准舵机的安装孔距,可直接适配市面上主流的20kg/cm扭矩级金属齿舵机,不需要额外设计转接支架,后期维护更换配件时通用性更强。

  末端执行器采用平行夹爪构型,夹爪的开合行程设置为60mm,夹指内侧预留了防滑垫安装槽,可粘贴橡胶防滑垫提升夹持摩擦力,能够稳定夹持重量在500g以内的规则形状工件,包括塑料零件、小型电子元器件、实训用模拟工件等,夹爪的驱动同样采用标准舵机直连,通过连杆机构将舵机的转动转化为夹指的平行开合动作,相比齿轮传动的夹爪结构,连杆结构的抗冲击能力更强,误操作碰到硬限位时也不会出现齿轮崩齿的问题。

  从实际应用场景来看,这款机械臂可直接用于职业院校的机电一体化实训教学,学生可基于该结构完成运动学正逆解编程、点位调试、夹持作业流程编写等实训内容,不需要从零开始搭建机械结构,能够大幅缩短实训准备周期;在小型轻工业生产场景中,该机械臂可安装在流水线旁完成小型零件的上下料、分拣、摆盘等重复性作业,整机重量仅2.8kg,不需要重型安装支架,移位调整时仅需两人即可完成搬运,适配小批量多批次的柔性生产需求;同时该结构也可作为开源硬件开发的载体,开发者可在末端加装吸盘、画笔、探针等不同执行件,拓展出绘图、检测、简单搬运等不同功能。

  设计过程中对各关节的运动干涉做了全行程校验,大臂俯仰角度范围为-30°到90°,小臂俯仰角度范围为-60°到120°,末端夹爪可实现360°自转,夹爪开合角度0到55°,全行程运动时各构件之间最小安全间隙为2mm,不会出现运动卡滞或者构件碰撞的问题。走线方式采用内部空腔走线,所有连接驱动件的线缆都藏在大臂、小臂的空腔内,外部没有裸露的拖链或者明线,既提升了整机外观整洁度,也避免了生产场景中线缆被工件勾挂造成的设备故障。底座的控制板安装位尺寸预留为100mm*80mm,除了开源控制板之外,也可安装小型PLC或者专用运动控制板,适配不同开发者的使用习惯。

  从结构强度校验结果来看,在额定500g负载下,大臂与小臂的最大形变量为0.12mm,完全满足轻载作业的精度要求,关节处的轴承额定动载荷远大于实际工作载荷,正常使用工况下的使用寿命可达8000小时以上。所有连接螺栓均采用标准内六角圆柱头螺栓,规格统一为M3与M4两种,装配与维护时不需要准备多种规格的工具,降低了后期运维的配件储备成本。夹指部分采用模块化设计,可根据夹持工件的形状更换不同构型的夹指,比如V型夹指可夹持圆柱形工件,平口夹指可夹持方形工件,不需要更换整个夹爪组件,拓展性较强。
