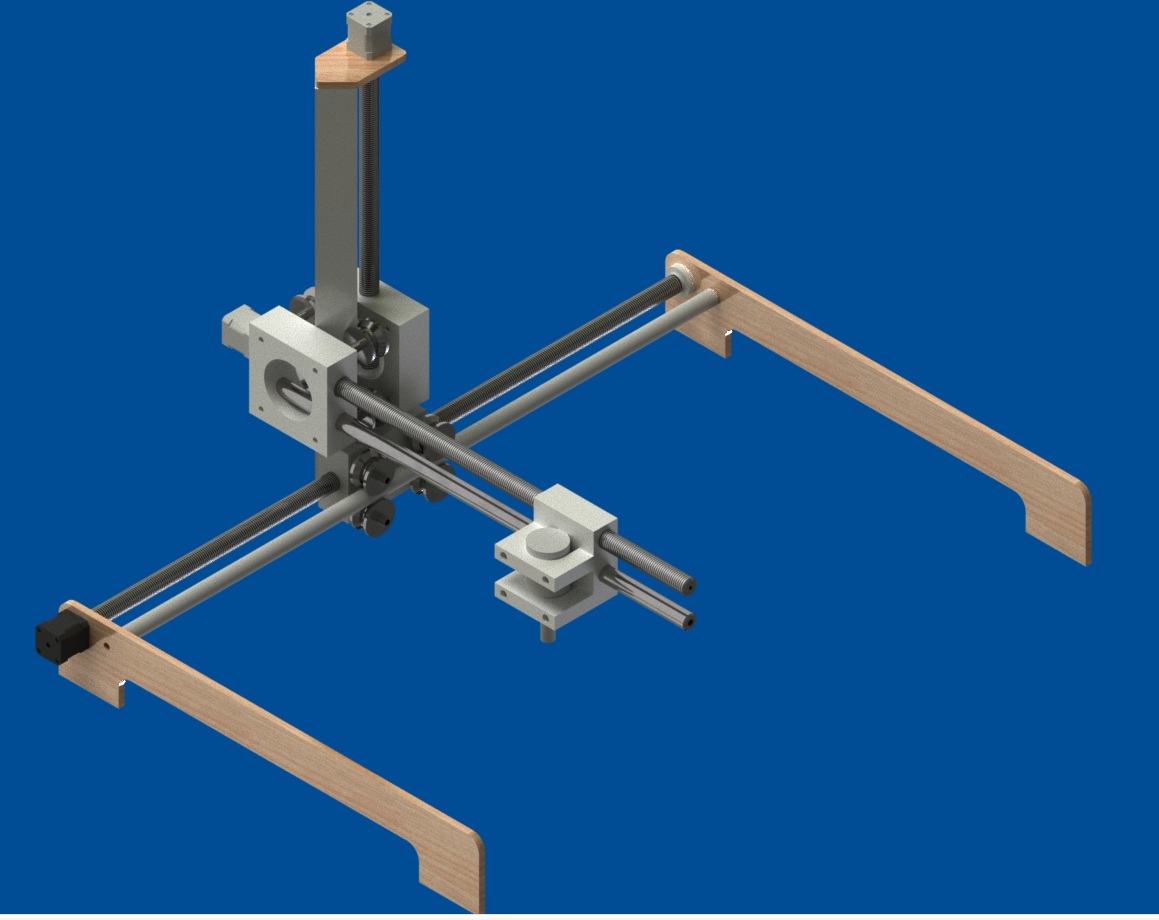

这套三轴运动执行机构,核心定位是面向小行程精密作业场景的运动载体,目前在桌面级增材制造、小型工件点位涂覆、软质材料轨迹切割、教学实验台搭建这类场景中适配性极强,区别于工业级大行程数控设备的厚重设计,整套结构优先控制了安装占用空间,横向两根平行光轴作为X向运动的导向基准,两侧采用木质侧支撑板作为承载基座,既降低了整体自重,也能在非重载工况下提供足够的支撑刚度,避免光轴长期受力出现挠曲变形。从结构布局来看,Z向运动模组采用单立柱悬臂式安装,直接固定在X向的滑动滑台上,随X向滑台完成横向位移,Y向的运动滑台则嵌套在两根平行光轴上,通过同步带或者丝杆传动(图中未完全展示传动件安装位,但预留了标准传动件安装接口)实现前后方向的进给,
三个轴向的运动解耦清晰,每个轴向的滑台都预留了标准的执行器安装孔位,可根据实际作业需求加装挤出头、画笔、点胶针、激光头这类末端执行件,不需要对主体结构做二次打孔改造。设计阶段优先考虑了装配调试的便捷性,所有导向轴的安装座都采用了同轴度定位设计,侧支撑板上的轴孔采用一次装夹加工的工艺基准,能保证两根平行光轴的平行度控制在0.1mm/m以内,避免滑台运动时出现卡滞、爬行的问题;Z向立柱的导向同样采用光轴配合直线轴承的结构,滑座上集成了传动螺母的安装位,可适配T8丝杆或者小型同步带传动,满足不同进给精度需求的场景。从安装边界来看,整套机构的横向总宽度控制在500mm量级,纵向总深度在400mm左右,Z向有效行程不低于150mm,
不需要专门的混凝土安装基础,直接放置在常规工作台面上即可完成固定,底部四个角位预留了M5的安装螺丝孔,可通过L型角码固定在木质或者铝型材工作台架上,适配桌面级作业的空间限制。功能特性上,三个轴向的运动限位位置都预留了光电开关或者机械限位开关的安装槽,用户可根据自己的控制方案加装限位器件,避免运动超程造成结构碰撞损坏;滑台部分采用分体式锁紧设计,在调试阶段可手动松开锁紧装置快速移动滑台到指定位置,锁紧后即可通过传动件实现精确进给,大幅缩短设备调试的对位时间。不同于工业数控设备采用全金属铸造机身的方案,这套结构的侧支撑件采用密度板或者实木多层板加工,加工难度低,普通的数控雕刻设备即可完成支撑板的切割加工,
零部件的采购成本也控制在较低区间,非常适合个人开发者、教学场景下的快速搭建验证,不需要投入高额的开模或者机加成本。在实际应用中,这套结构如果搭配对应的控制主板和驱动模块,可直接作为小型数控设备的运动主体,比如加装热熔挤出头即可实现FDM工艺的增材制造作业,加装点胶阀即可完成小尺寸工件的精密点胶作业,加装刻字笔即可完成平面或者低落差曲面的轨迹刻绘,甚至可以作为视觉检测的移动载台,带动工业相机完成指定区域的图像采集。结构设计上刻意规避了复杂的定制零部件,所有用到的光轴、直线轴承、锁紧螺丝、传动件都是标准市售件,后期维护更换不需要专门定制配件,出现磨损后直接采购对应规格的标准件即可完成替换,降低了全生命周期的使用成本。需要注意的是,这套结构的承载上限不高,Z向悬臂端的负载建议控制在500g以内,避免长期重载导致Z向立柱出现倾斜变形,影响运动精度;X和Y向的滑台负载建议不超过2kg,满足桌面级轻作业场景的需求完全足够,并不适配大负载的金属切削类数控加工场景。在装配逻辑上,整套结构的装配顺序遵循从下到上、从基准到运动件的原则,先固定两侧的支撑板,再穿入X向的光轴完成Y向滑台的预装,之后再将Z向立柱组件固定到X向滑台上,最后调整各个光轴的同轴度和平行度,锁紧所有固定螺丝即可完成主体装配,整个装配过程不需要专用的工装夹具,普通的内六角扳手、螺丝刀即可完成全部操作,对非专业装配人员也十分友好。
