公羊底阀带挂钩弹簧结构三维模型

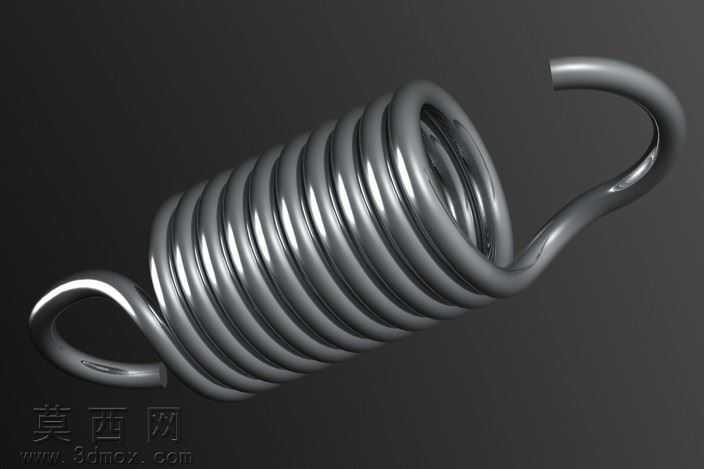

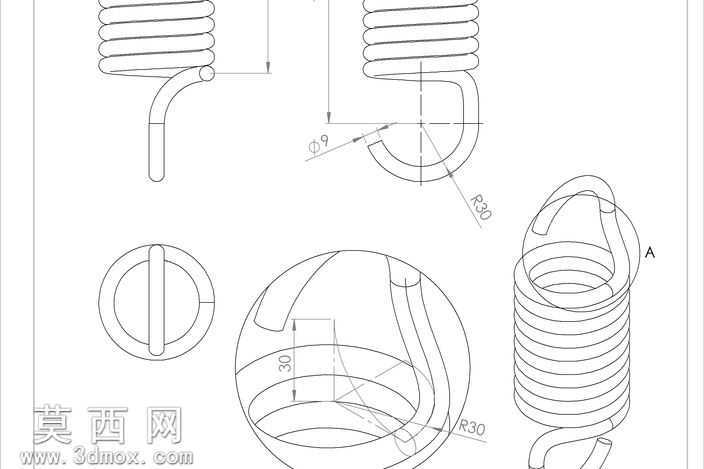

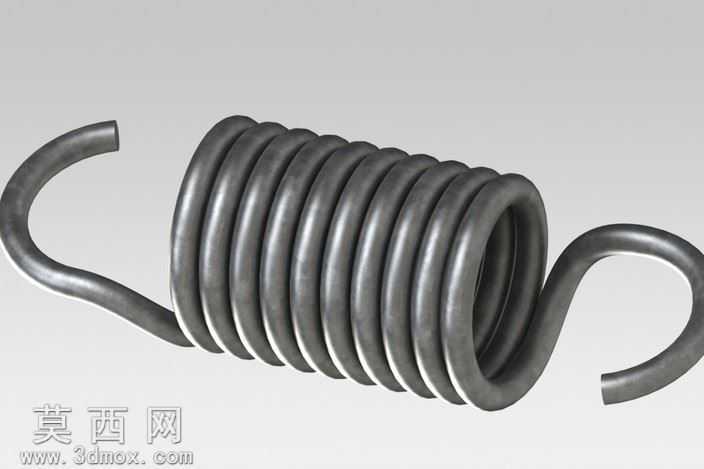

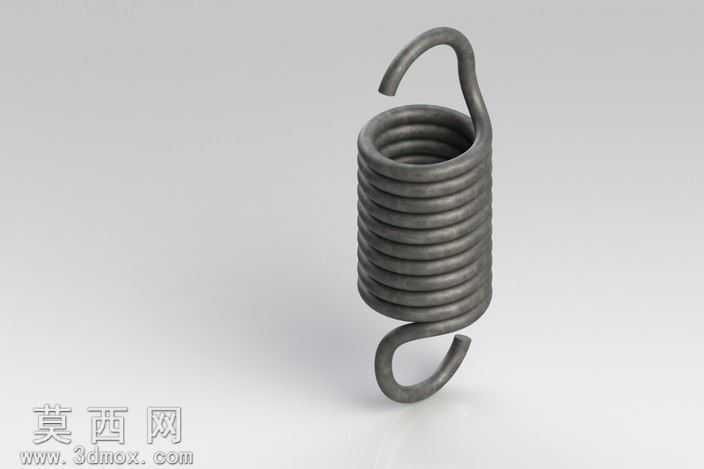

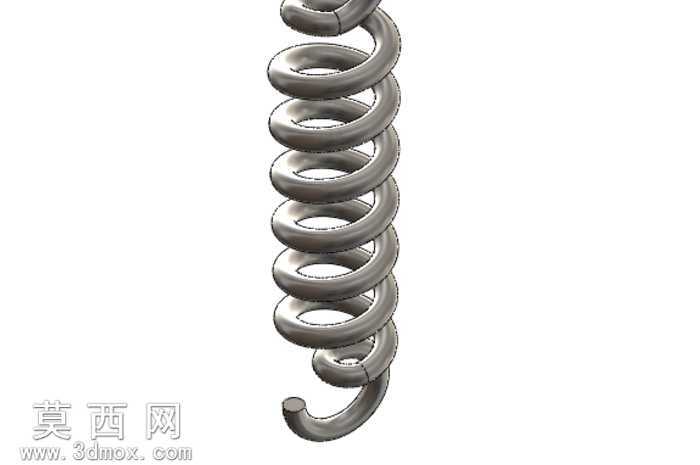

本作品为公羊底阀配套专用挂钩弹簧的三维参数化模型，建模过程严格遵循机械设计规范，以二维工程图标注的尺寸为核心依据，在三维建模环境中完成全特征构建。建模初期首先梳理弹簧的整体结构逻辑，将模型拆分为螺旋弹性主体、两端异形挂钩、端部过渡圆弧三个核心结构模块，先通过螺旋线命令生成匹配弹簧中径、节距、有效圈数的主体螺旋路径，再依据工程图标注的R30圆弧尺寸、Φ9杆径参数，绘制两端挂钩的轮廓扫描路径，重点处理挂钩与螺旋主体衔接处的平滑过渡，避免出现特征断裂或曲率突变的问题。建模过程中对投影曲线特征进行精细化调整，通过多基准面投影拟合的方式构建挂钩的特殊弯折形状，确保端部钩子的约束形状完全符合底阀的装配使用要求，还原标准公羊底阀配套弹簧的真实形态。材质配置上选用常规弹簧钢材质参数，赋予模型贴合金属弹簧的哑光金属质感，未添加冗余渲染效果，重点突出结构本身的尺寸特征与形态细节。结构设计层面，模型完整还原了弹簧的有效圈数、挂钩弯折角度、端部圆弧半径等关键参数，螺旋主体部分的节距均匀一致，两端挂钩的对称度经过校验，能够满足底阀装配时的挂接定位、弹性复位的功能需求，挂钩处的圆弧过渡设计可有效避免应力集中，提升弹簧实际使用的疲劳寿命。整个建模过程完全基于实际生产用工程图进行1:1还原，所有特征均保留参数化编辑属性，可根据实际使用需求调整弹簧线径、圈数、挂钩尺寸等参数，适配不同规格的底阀产品使用场景，模型的结构完整性与尺寸精度可直接用于装配验证、工程出图、3D打印样件制作等后续环节，无需额外进行结构修补或尺寸调整。
