Palacita深孔钻机床设备结构设计

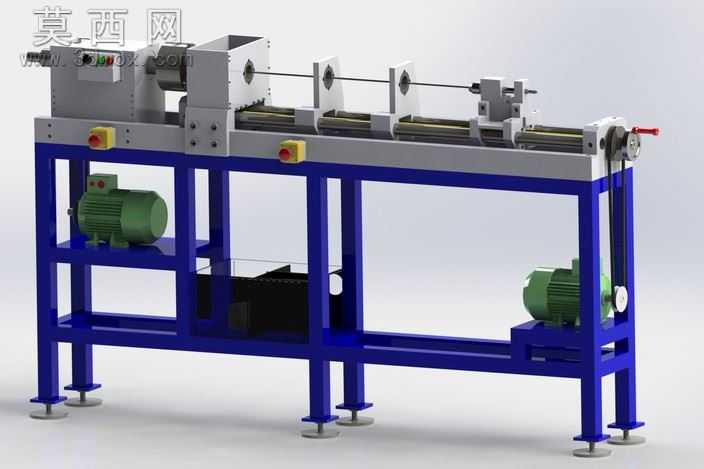

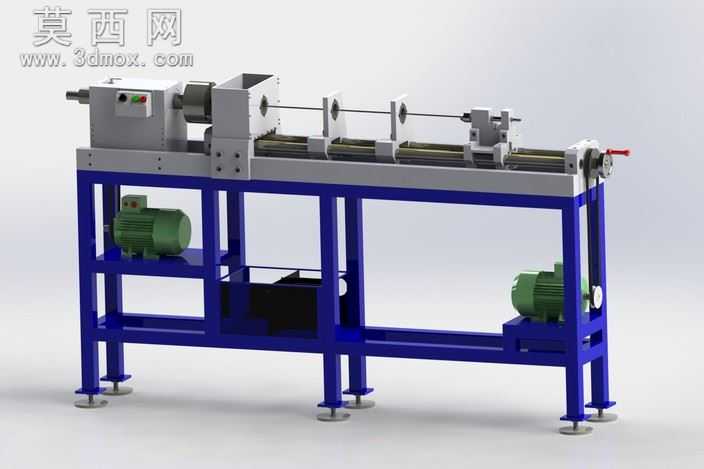

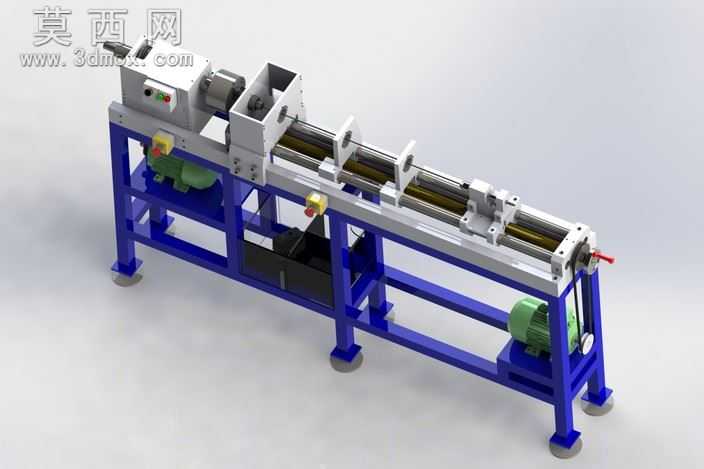

本模型为Palacita系列深孔钻机床的完整三维结构设计，整体采用落地式龙门框架结构，以高强度型钢焊接机架作为设备承载主体，底部配置可调式减震脚杯，可适配不同平整度的车间安装地面，有效抵消钻削加工过程中产生的高频振动，保障长行程深孔加工的同轴度精度。模型完整还原了设备的双电机驱动布局：下层机架分层布置两台驱动电机，分别负责主轴钻削动力输出与工件进给轴的传动，电机安装位预留了减震垫安装槽与皮带张紧调节空间，可根据实际加工需求匹配不同功率的动力单元，适配不同硬度金属材料的深孔钻削工况。上部加工区域沿床身长度方向布置多组可调式中心支撑架，可根据待加工工件的长度、直径灵活调整支撑位置与夹持孔径，有效避免长枪钻在深孔进给过程中出现钻杆偏摆、震刀问题，保障长径比超过50的深孔加工内壁粗糙度与直线度要求。主轴箱端集成了启停控制按钮与状态指示灯，操作位布局符合人体工程学设计，操作人员可在工件装夹位快速完成设备启停、进给速度调节操作；床身尾部配置带手轮的尾座顶紧机构，可实现工件的快速装夹定位与同轴度找正，手轮旁设置红色急停按钮，可在加工异常时快速切断设备动力，保障操作安全。模型在建模过程中对所有运动部件做了干涉校验，进给导轨、传动丝杠、钻杆夹持机构、电机传动轮等部件均按照实际机械加工公差完成装配配合，各运动副预留了合理的运行间隙，可直接用于工程出图、运动仿真演示或二次结构优化。材质渲染上区分了不同部件的材质属性：机架部分采用金属喷塑蓝调材质还原工业设备漆面效果，电机、导轨、手轮等金属加工件采用铸铁与钢材的金属质感渲染，操作按钮、急停开关采用工程塑料与警示色材质区分，整体渲染效果贴近真实工业设备的视觉表现，清晰展现了深孔钻机床从动力输入、工件装夹到钻削进给的完整结构逻辑，可作为深孔加工类机床设计的参考案例，也可用于机械加工实训教学的设备结构演示素材。
