螺杆压紧式V型夹持工装结构设计

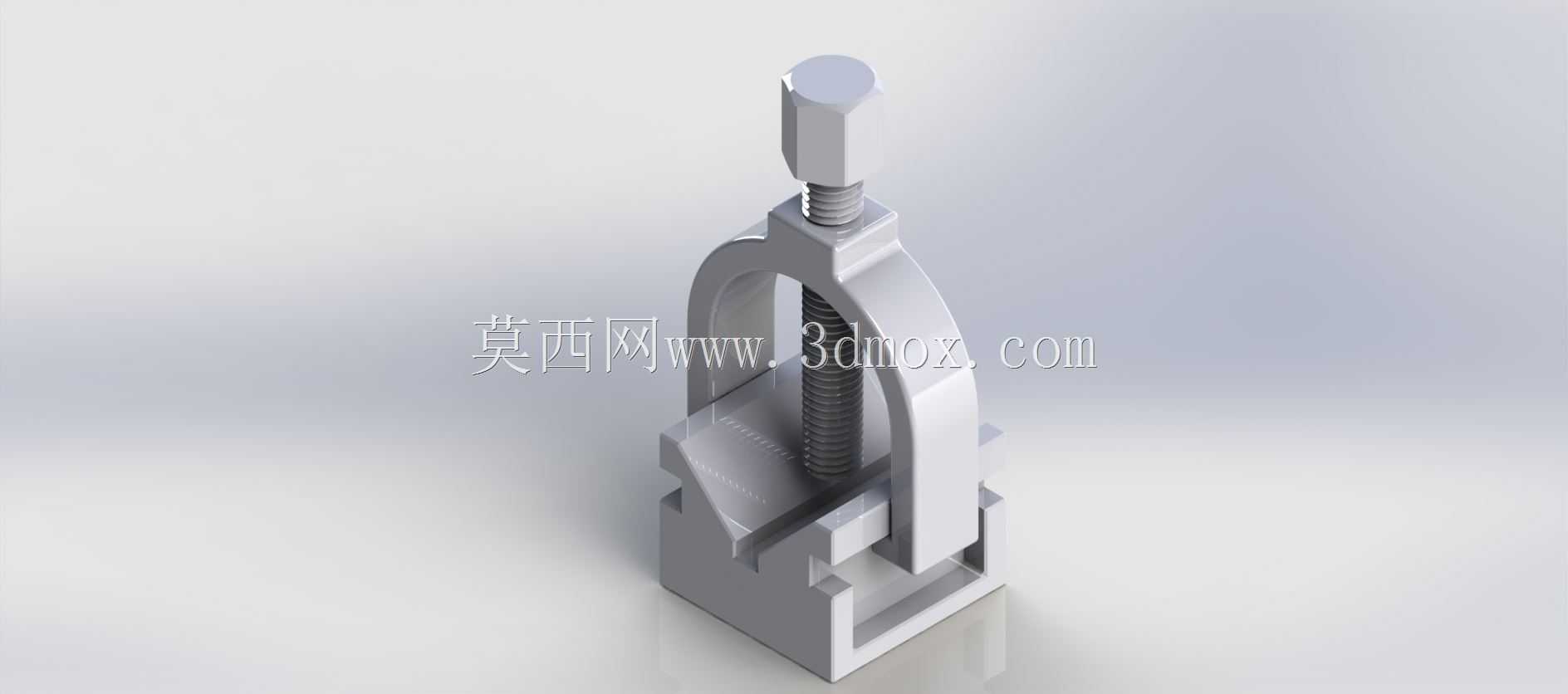

　　在轴类、套类回转体零件的铣削、钻孔、磨削以及检测工序中，工件的同轴度、圆柱度等形位公差管控，很大程度上依赖装夹定位元件的精度与可靠性，这款螺杆压紧式V型夹持结构，正是针对中小尺寸回转体工件的装夹需求设计的定位压紧一体化工装。不同于普通固定式V型块仅能实现定位功能、需要额外搭配压板螺栓完成压紧的结构，这款工装将V型定位座、弓形压紧架、调节螺杆整合为一体式结构，省去了装夹时额外排布压紧件的步骤，在小批量零件加工、工序间检测、钳工划线等场景下，能大幅缩短装夹辅助时间，同时避免外置压板与加工刀具、检测探头发生干涉。

　　从结构设计逻辑来看，V型定位座采用90度夹角的V型槽设计，槽口做了微小的倒角过渡，避免工件吊装放置时磕碰槽口边缘造成定位面损伤，V型槽的两个定位面经过平面度管控，保证与工件外圆的接触为线接触形式，可自适应不同直径的圆柱面，自动找正工件的中心轴线，无需额外调整对中。底座部分设计有与机床工作台T型槽匹配的安装凸台，安装边界可适配常规台虎钳的夹持范围，也可直接通过螺栓穿过底座的沉头孔固定在机床工作台、检测平台上，安装时无需额外制作转接板，适配多数通用加工设备的装夹接口。

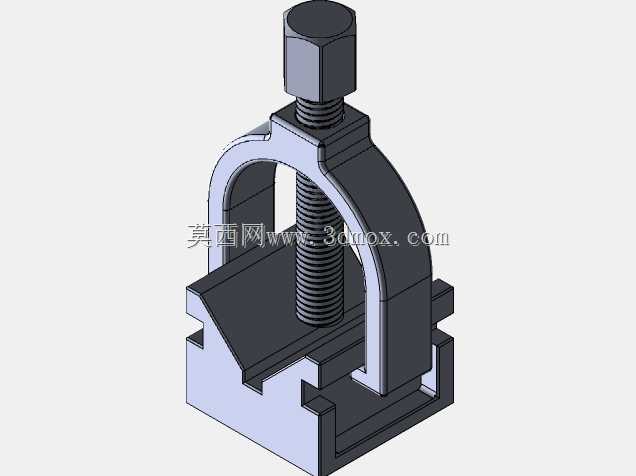

　　弓形压紧架跨接在V型座的两侧导向槽内，可沿V型槽的垂直方向上下滑动，适配不同直径的工件装夹需求，压紧架顶端的螺纹孔与调节螺杆配合，螺杆底端设计有圆弧压头，压头与螺杆本体采用活动连接，压紧时压头可自适应贴合工件上表面，避免螺杆端面的棱角压伤工件表面，同时保证压紧力沿工件径向均匀传递，不会造成工件轴线偏移。螺杆顶端设计有六角施力端，可使用普通内六角扳手或者开口扳手拧紧，压紧力的大小可通过扳手的施力力矩控制，针对薄壁套类零件装夹时，可控制力矩避免工件被压变形，针对重型轴类零件加工时，可适当加大力矩保证装夹刚性，避免切削过程中工件发生窜动。

　　实际应用中，这款工装可覆盖直径从几毫米到几十毫米的回转体零件装夹，在轴类零件的键槽铣削工序中，V型块的定位精度可保证键槽的对称度公差控制在0.02mm以内，相比三爪卡盘装夹，找正时间可缩短60%以上；在零件圆度、径向跳动检测工序中，将工装固定在检测平台上，工件放置在V型槽内配合百分表即可完成检测，无需复杂的专用检具；在钳工划线工序中，一体式的压紧结构可避免划线过程中工件移位，保证划线精度。设计时还考虑了工装本身的耐磨性，V型槽定位面、螺杆压头接触位置都做了表面硬化处理，长期使用后磨损量极小，即便出现磨损，也可通过修磨V型面、更换压头的方式快速修复，无需整体更换工装，降低车间的工装维护成本。

　　不同于分体式V型块需要搭配多套紧固件的使用方式，这款一体式结构的所有部件都集成在底座上，不会出现零散配件丢失的情况，日常存放、转运都十分方便，在流动工位、外出维修现场的零件修配作业中，也可配合小型台钳快速完成装夹，适配多场景的装夹需求。结构上没有复杂的传动部件，日常维护仅需定期在螺杆螺纹处、压紧架导向槽内涂抹少量润滑脂，即可保证调节顺畅，不会出现卡滞、锈死的问题，适合车间多粉尘、多切削液的恶劣使用环境。
