推拉式快速压紧拨动夹结构设计

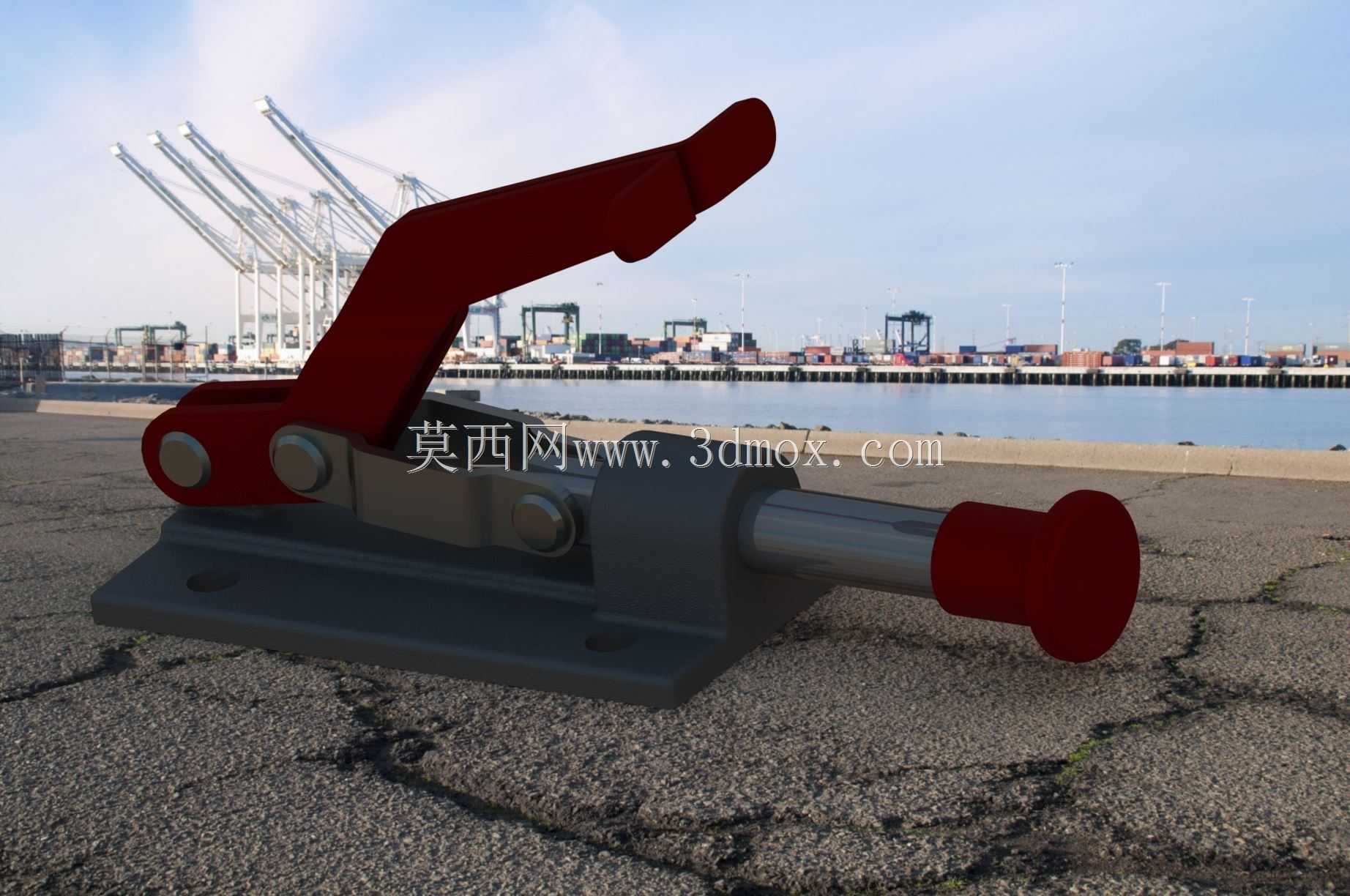

　　在工装夹具的实际应用场景里，这类推拉式拨动夹是工位定位、工件压紧环节的常用标准件，广泛出现在焊接工装、装配治具、检具定位、木工加工台、小型零件铣削装夹等场景中，核心作用是在工序作业时提供稳定的压紧力，避免工件受切削力、装配冲击力、焊接应力影响出现位移，同时依靠肘节机构的死点自锁特性，保证作业全程夹紧状态不会意外松脱，相比传统螺栓压紧方式，操作效率能提升数倍，单次夹紧与松脱的动作仅需扳动一次手柄即可完成，不需要反复拧动紧固件，适配高频次重复装夹的流水线作业需求。

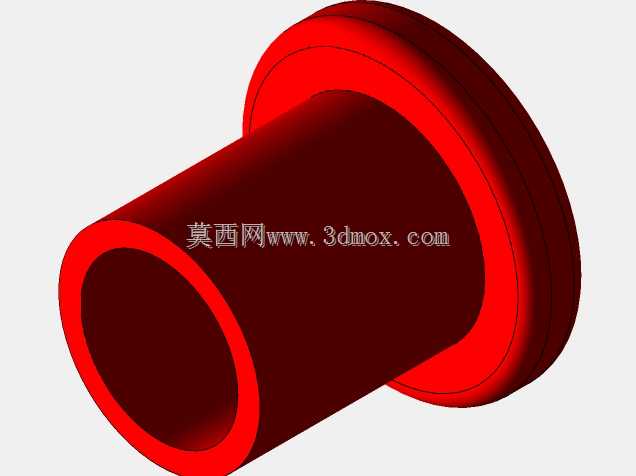

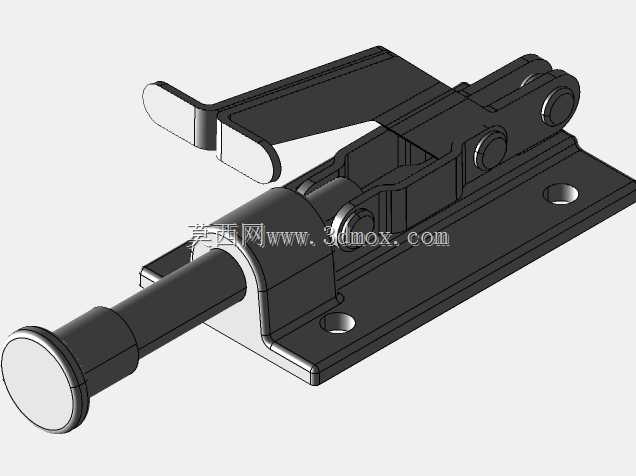

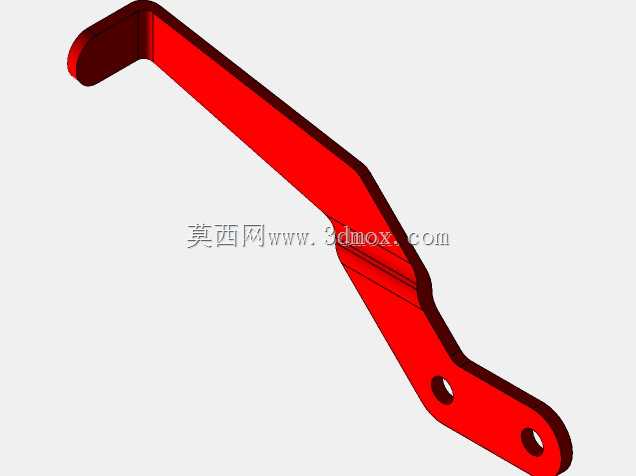

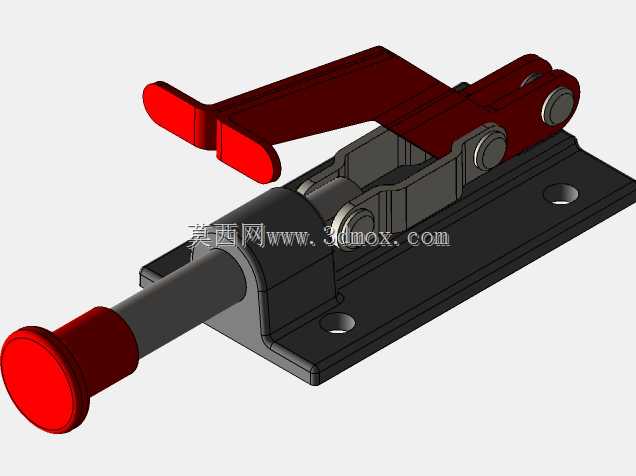

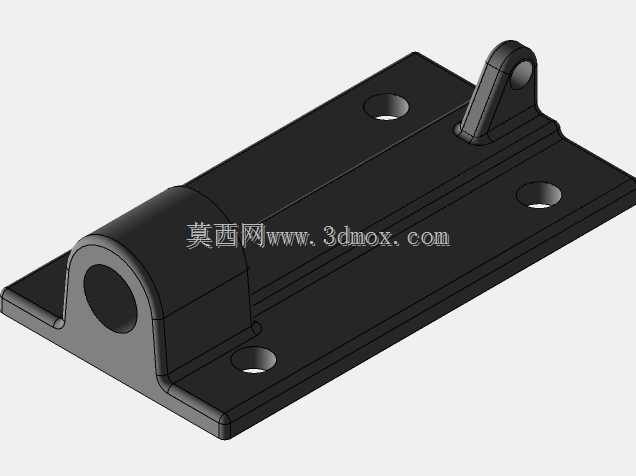

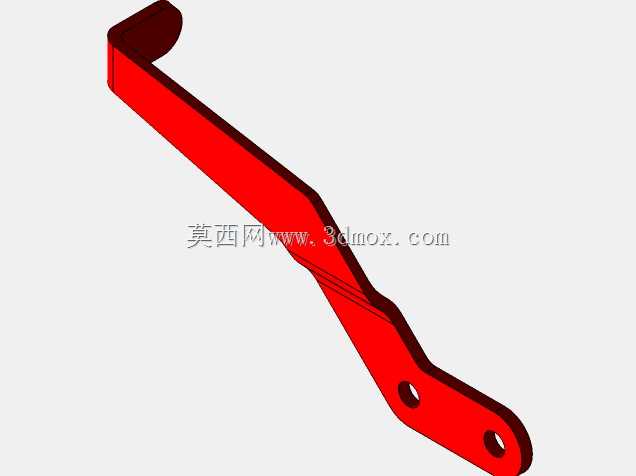

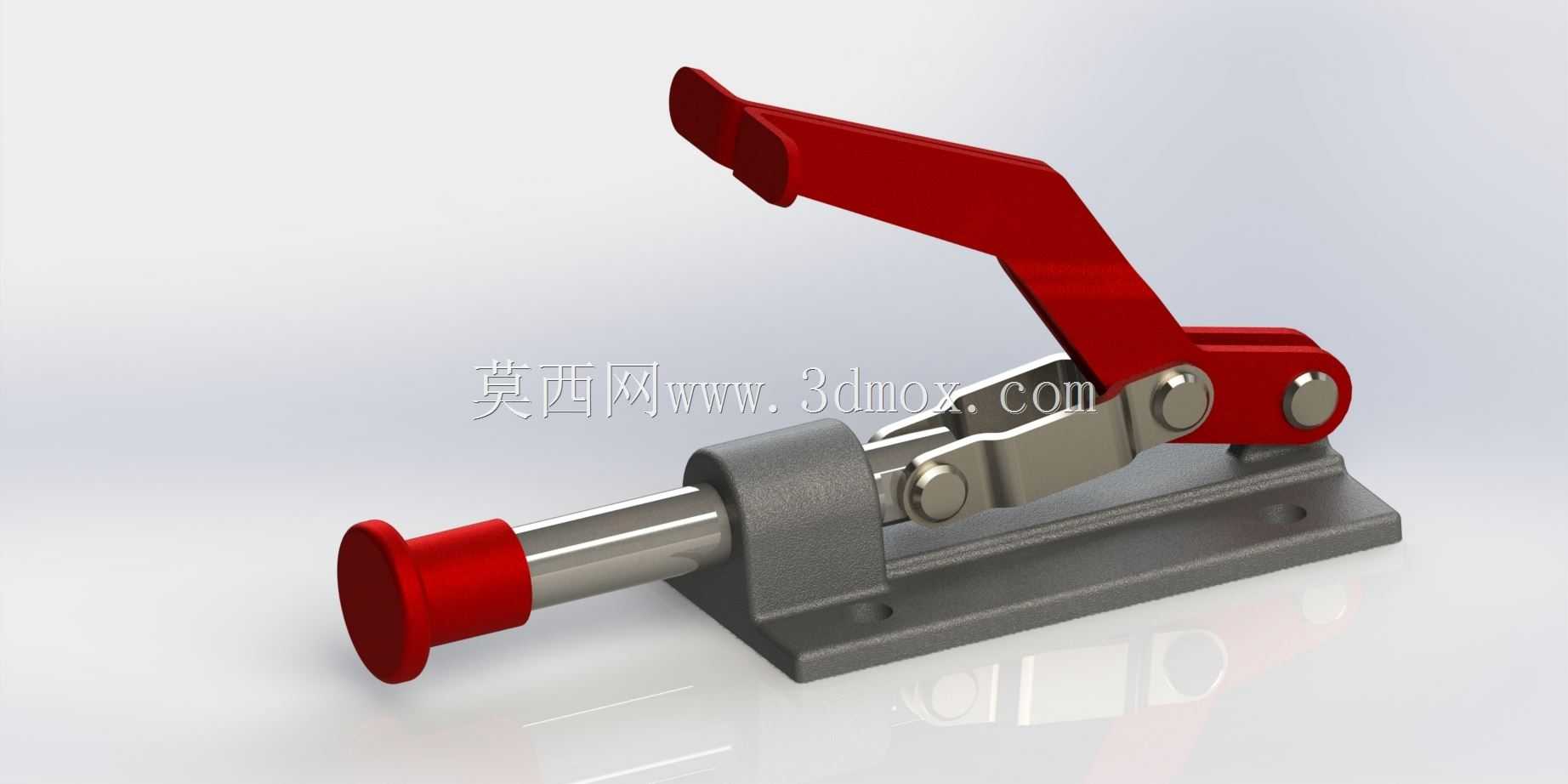

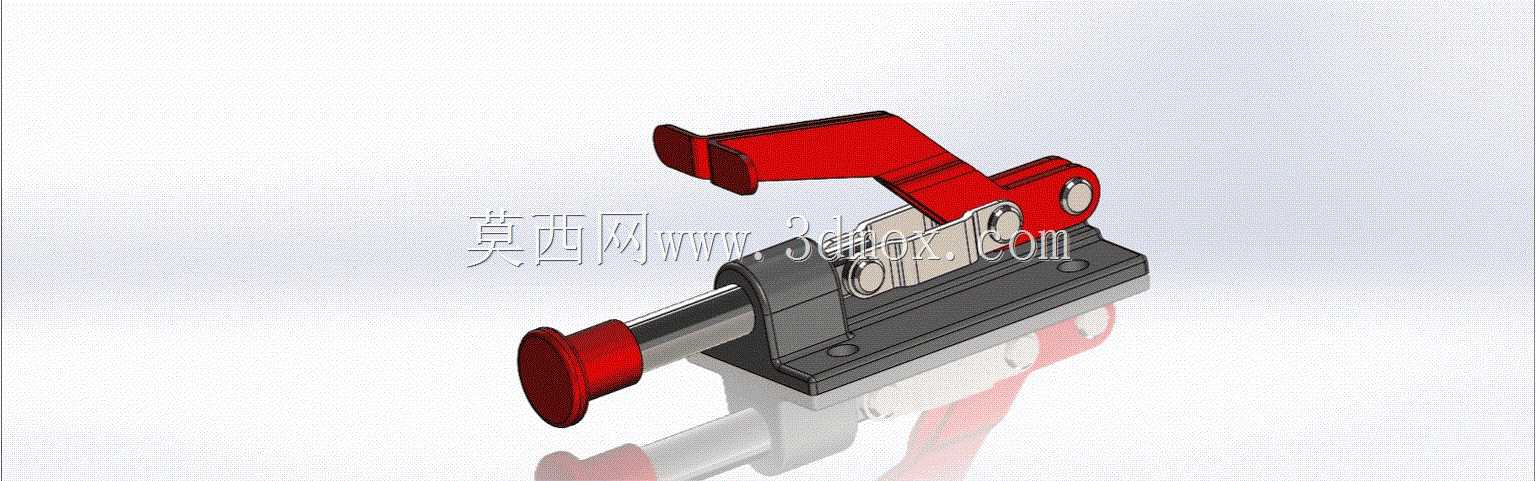

　　从功能特性来看，这款拨动夹采用推拉式执行结构，前端的压头做了圆弧端面处理，接触工件时不会刮伤工件表面，压杆与底座之间采用滑动轴套配合，往复推拉的过程中阻尼均匀，没有卡滞或旷量，扳动手柄时，连杆机构越过肘节死点后会自动锁止，此时即便压杆受到反向的工件回弹作用力，也不会推动手柄回弹松脱，只有主动向上扳动手柄解除死点锁止，压杆才会向后回缩松开工件。手柄部分做了符合人体工学的弯折角度，操作时手腕不需要过度弯折，施力方向与扳动轨迹重合，长时间重复操作也不容易产生疲劳感，底座采用平板式安装结构，预留了两个沉头安装孔，可以直接通过内六角螺栓固定在工装基板、工作台面或者治具架上，安装时不需要额外做复杂的适配加工，只要保证安装面平面度在公差范围内，就能保证夹钳的动作顺畅。

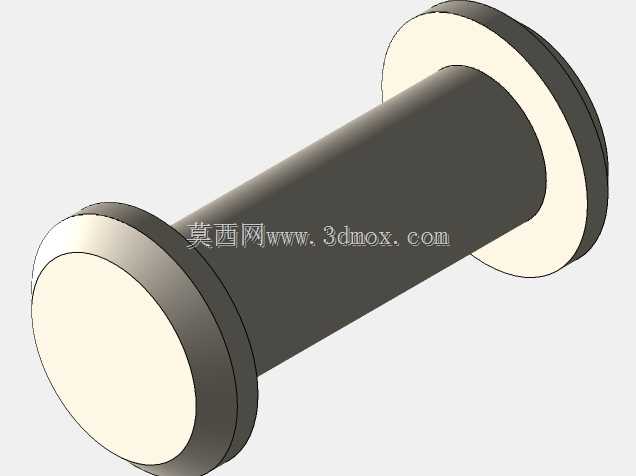

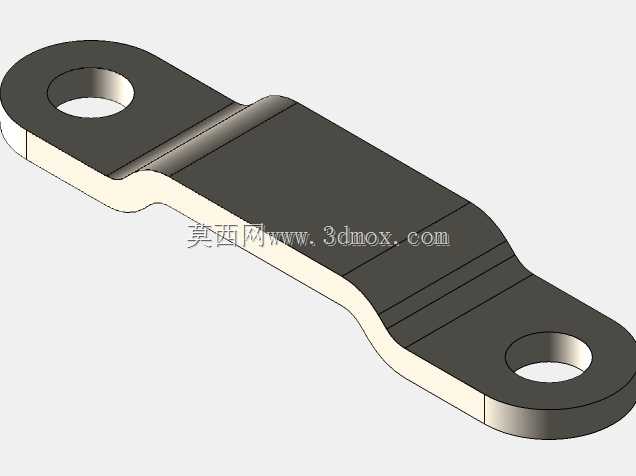

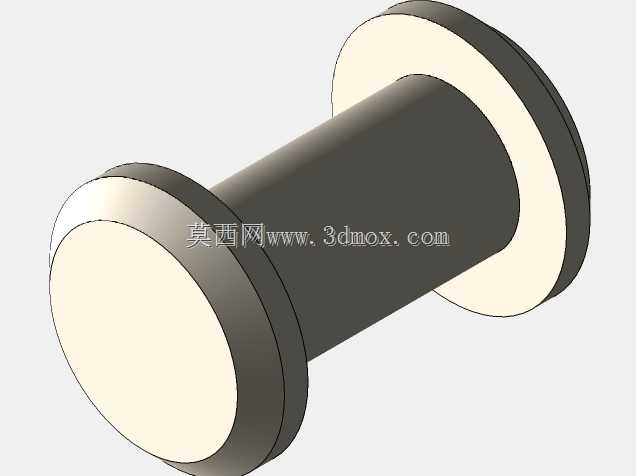

　　设计思路上，这款夹钳的核心是利用平面四杆机构的死点特性实现自锁，整个连杆传动副都做了销轴铰接，销轴与连杆孔之间采用小间隙配合，既保证转动灵活，又控制了整体的配合旷量，避免长期使用后出现夹紧行程偏移。压杆的行程做了合理限定，伸出时的压紧行程足够覆盖不同厚度工件的装夹公差，回缩时的退让距离能保证工件取放时不会和压头产生干涉，不需要额外拆卸夹钳就能完成工件上下料。夹钳的受力部件都做了强度校核，底座采用铸铁材质，减震性好，焊接作业时不会因为飞溅的焊渣出现变形，连杆和压杆采用中碳钢材质，经过调质处理，长期承受交变夹紧力也不会出现弯曲变形，铰接销轴经过淬火处理，表面硬度高，反复转动磨损量极小，能保证长期使用后的夹紧精度。

　　从安装边界来看，这款夹钳的底座轮廓方正，安装时两个固定孔的中心距有固定标准，适配行业内通用的快速夹钳安装孔位，替换同规格旧夹钳时不需要重新在工作台面打孔，直接原位安装即可。压杆的中心高度与底座安装面的距离经过精准设计，压紧时压头的作用点高度适配多数常规工装的定位基准高度，不需要额外加装增高垫块就能直接使用，压头可以根据实际装夹需求更换橡胶头、平压头或者异型压头，适配不同材质、不同接触面形状的工件装夹，比如装夹铝件、塑料件等软质工件时，更换橡胶压头就能避免压伤工件表面，装夹异型工件时可以定制仿形压头，保证压紧力均匀分布在工件接触面上。

　　实际使用过程中，这类夹钳的维护成本极低，只需要定期在铰接销轴位置滴注少量润滑油，就能保证动作顺畅，不需要复杂的拆解保养。在多工位组合工装中，可以根据工件的定位点分布，同时布置多台同规格拨动夹，实现工件多点同步压紧，所有夹钳的操作手柄可以布置在同一侧，操作人员一次动作就能依次完成所有点位的夹紧，进一步提升装夹效率。在检具应用场景中，这类夹钳的重复定位精度稳定，可以保证每次检测时工件的定位基准一致，避免因为装夹位置偏差导致检测数据失真。在小型焊接工装中，夹钳的自锁特性可以抵消焊接过程中的热变形应力，保证工件焊接过程中始终贴合定位面，减少焊接变形带来的尺寸超差问题。
