EMB120RT支线涡桨飞机配HS14RF-9螺旋桨

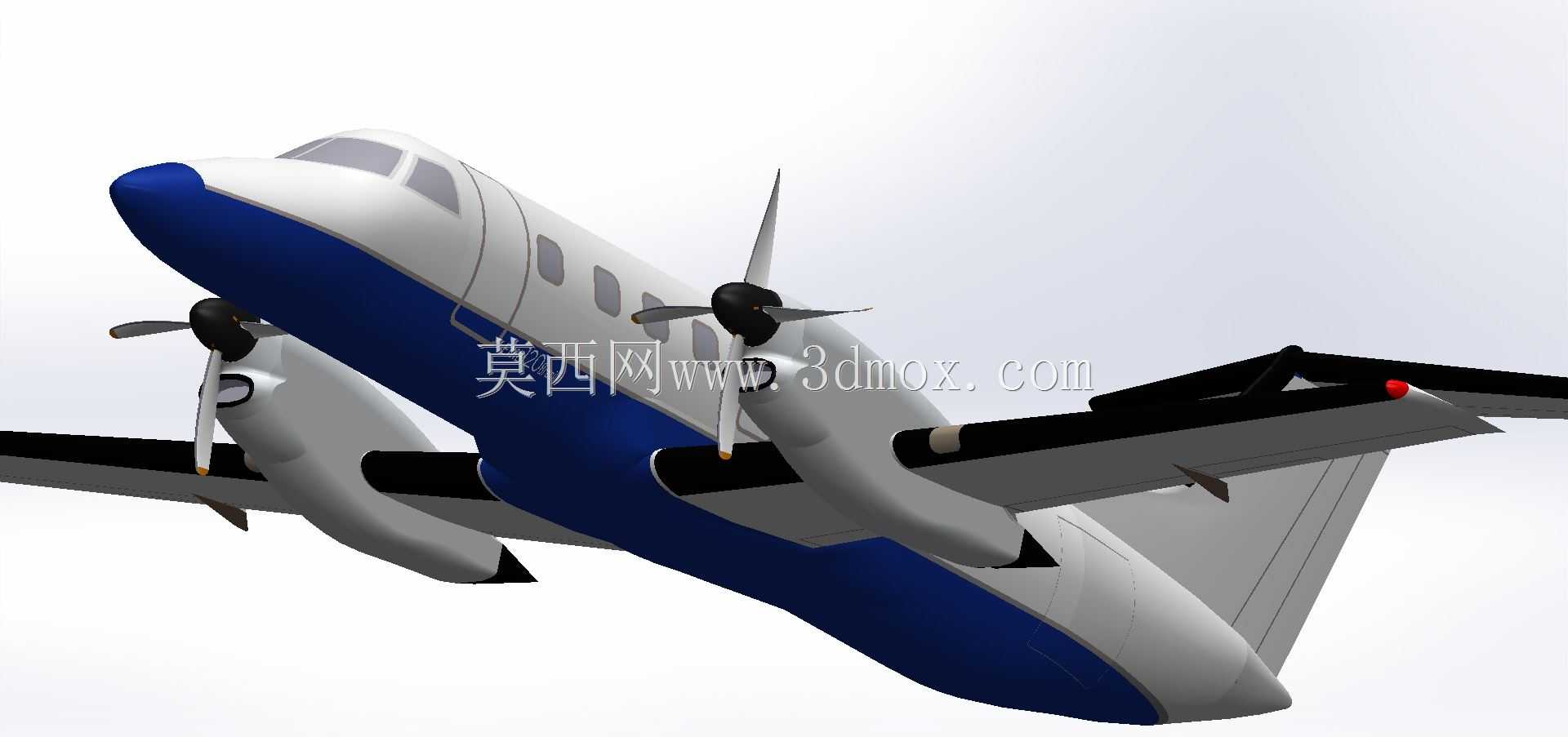

　　这款双发涡桨支线飞机的三维建模，完全围绕支线短途客运、通用航空通勤的实际作业场景搭建，建模过程中优先还原了整机气动外形与各部件的安装匹配关系，没有做多余的艺术化夸张处理，所有结构边界都贴合实际机型的量产装配逻辑。从实际应用场景来看，这类机型主要承担1000公里以内的支线客运、偏远地区通勤、小批量货运以及特种通航作业任务，对起降场地的要求较低，能够在铺装等级不高的通用机场甚至简易跑道完成起降，涡桨动力的配置让它在中低空低速飞行阶段拥有比喷气式机型更优的燃油经济性，非常适合客流量有限的支线航线运营。

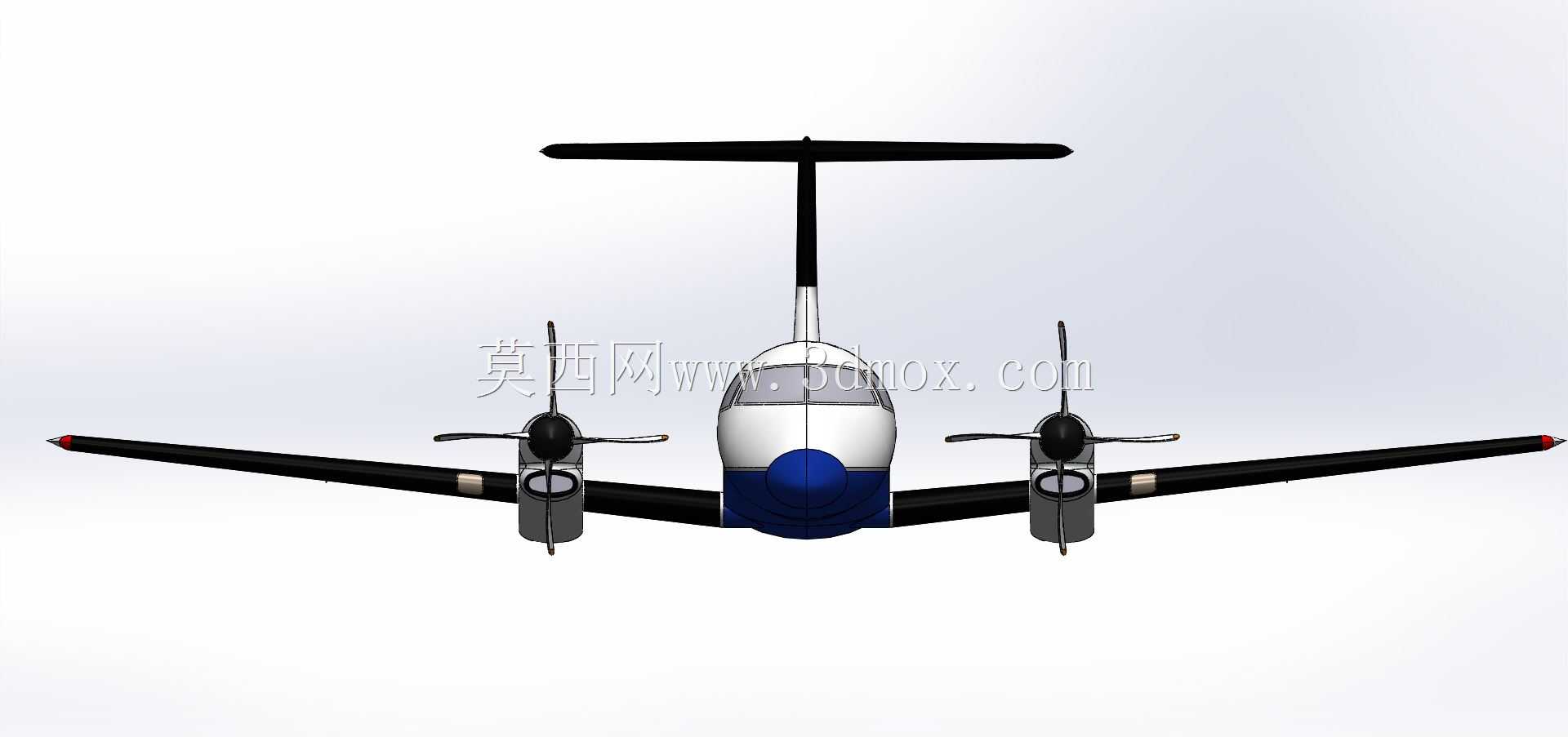

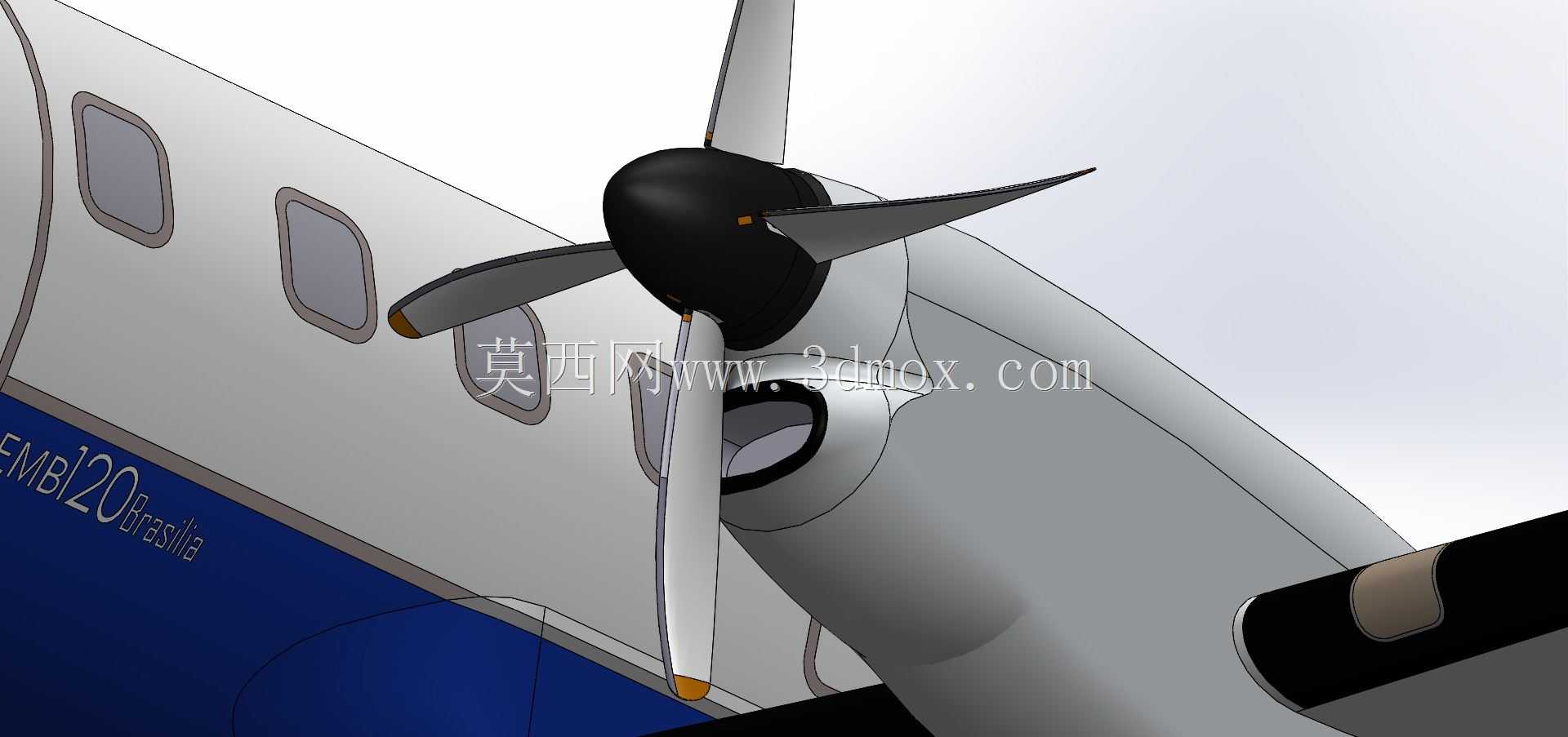

　　建模时首先梳理了整机的气动布局逻辑：采用下单翼、低平尾、前三点可收放起落架的常规布局，两台涡桨发动机对称安装在机翼中段的发动机吊舱位置，配套的HS 14RF-9螺旋桨为四叶金属螺旋桨，建模时严格还原了螺旋桨的桨叶扭转角、桨叶翼型截面以及桨毂与发动机输出轴的安装配合边界，桨叶的扭转角度从根部到尖部呈线性渐变，匹配涡桨发动机的额定输出转速区间，能够在巡航阶段最大化推进效率，同时降低桨叶表面的气流分离损失。机身主体采用半硬壳式结构建模，机身截面为近似圆形的增压客舱截面，客舱侧窗沿机身纵向等距排布，驾驶舱风挡的倾斜角度、侧窗的位置都贴合实际机型的视野设计要求，机头部位的雷达罩采用钝圆造型，既满足机载雷达的安装空间要求，也能降低机头部位的压差阻力。

　　机翼部分的建模重点还原了翼型的相对厚度、机翼的安装角以及上反角参数，机翼后缘设置的襟翼、副翼操纵面都做了独立的结构分层，襟翼的滑轨安装位、副翼的铰链连接点都预留了对应的装配基准，机翼内部的翼盒结构虽然做了外观简化，但翼梁的位置、翼肋的排布间距都参考实际机型的结构传力路径设置，保证机翼与机身连接的翼根部位的结构过渡自然，没有出现外形失真。发动机吊舱与机翼的连接采用翼下吊挂的承力结构，吊舱外形做了流线型修型，从进气口到尾喷口的截面渐变完全匹配发动机本体的外围尺寸，吊舱下部预留了起落架舱的收纳空间，主起落架在收起状态下能够完全收纳进吊舱下部的舱段内，舱门的闭合缝隙、收放机构的预留空间都在建模时做了对应还原。

　　尾翼部分采用常规的垂直安定面加水平安定面布局，垂直安定面后缘的方向舵、水平安定面后缘的升降舵都设置了独立的操纵面结构，垂尾顶端的航行灯、机翼翼尖的频闪灯、机身尾部的防撞灯都按照实际适航要求的位置做了点位还原，机身下部的腹鳍结构也按照实际尺寸建模，能够提升飞机在大迎角飞行阶段的方向稳定性。起落架部分的前起落架为双轮结构，安装在机头下部的起落架舱内，主起落架为单轮结构，分别安装在两侧发动机吊舱的下部，起落架的减震支柱长度、轮胎的规格参数、轮距与轴距的尺寸比例都严格匹配实际机型的地面转弯、起降滑跑的边界要求，保证飞机在地面滑行时的姿态符合实际运动逻辑。

　　在细节处理上，客舱的登机门位置、机身下部的行李舱舱门、机翼表面的静力放电刷、螺旋桨桨叶的防冰套安装区域都做了对应的结构刻画，没有忽略实际运营中需要用到的功能结构。整个建模过程始终围绕结构合理性展开，所有曲面的曲率过渡都满足航空制造中的曲面连续性要求，既可以作为航空类科普展示的三维素材，也能够为相关的飞行器结构教学、气动外形仿真提供基础的三维数模参考，各部件的装配基准都设置在对应的结构交点上，方便后续对单个部件做拆解分析或者结构优化调整。
