轻型固定翼航模机身骨架结构设计方案

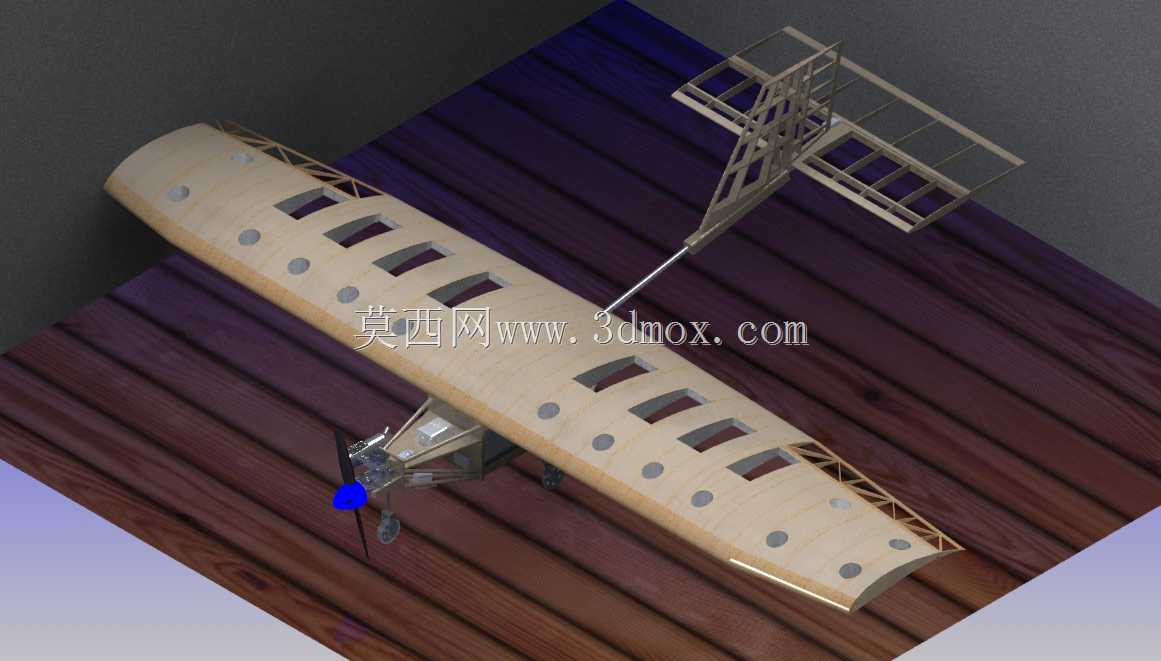

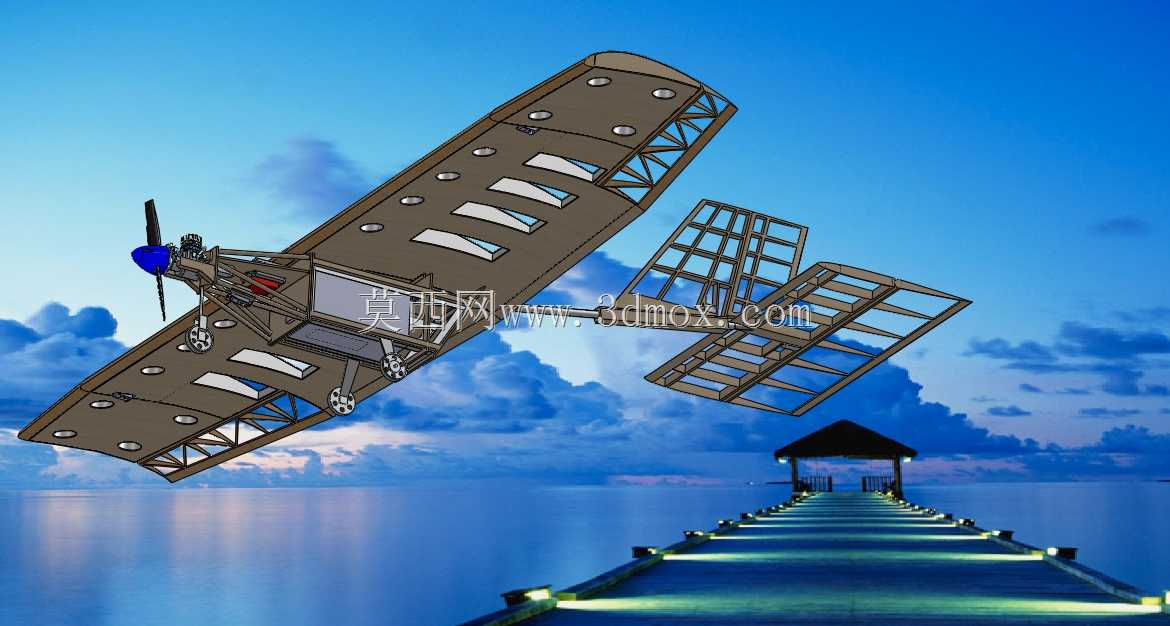

　　这套结构设计针对轻型低速固定翼航模开发，核心围绕小场地教学飞行、SAE航空设计赛事参赛验证场景打造，整体采用轻木蒙皮骨架式承力方案，适配10米至30米半径的小型飞行场地使用，可完成基础平飞、小坡度转弯、低空通场等常规飞行动作，也可作为高校航空类专业课程的结构验证教具，帮助学生理解薄壁承力结构的载荷传递逻辑。从实际使用场景来看，这类小尺寸航模不需要承担大过载机动载荷，设计阶段优先控制整机自重，同时保证起降、平飞阶段的结构刚度，避免地面滑跑阶段机身震颤、空中飞行阶段蒙皮鼓动影响气动效率。机身主体采用分段式隔框加纵向长桁的经典布局，沿航向等距布置的圆形隔框作为主要横向承力构件，隔框上预留的减重孔在不损失环向刚度的前提下，

　　尽可能削减了非必要结构重量，纵向长桁沿隔框外周均匀排布，与隔框采用胶接加微型销钉的辅助固定方式，保证航向传力路径连续，外覆轻木蒙皮后形成完整的盒式承力结构，可承受平飞阶段的气动升力、发动机拉力以及着陆阶段的地面冲击载荷。动力段布置在机身最前端，采用前置螺旋桨拉动式布局，电机安装座直接与前端加强隔框固连，安装座预留了不同规格电机的安装孔位，可根据实际飞行重量需求搭配不同拉力值的动力单元，前端螺旋桨桨罩与机身曲面顺滑过渡，减少飞行阶段的头部压差阻力。尾翼组件通过薄壁撑杆与机身尾部隔框连接，尾翼本体同样采用骨架加蒙皮的轻量化结构，平尾与垂尾的骨架采用三角桁架式布局，在保证操纵面刚度的前提下，尽可能降低尾部结构重量，

　　避免整机重心过度后移影响俯仰稳定性。设计阶段针对安装边界做了明确约束，机身最大宽度控制在150毫米量级，整机长度不超过1200毫米，翼展适配1500毫米至1800毫米的常规上单翼布局，机翼与机身的连接位置预留了标准插接接口，不需要额外加工转接件即可完成快速装配，也方便飞行后的拆解收纳。起落架采用前置三点式布局，主起落架安装在机身重心靠前的下部隔框位置，采用弹性钢丝作为缓冲构件，可吸收硬着陆阶段的冲击能量，尾轮直接与垂尾下部的操纵机构联动，可配合方向舵完成地面滑跑阶段的转向控制。从结构设计逻辑来看，所有承力构件的布置都优先对齐载荷传递路径，比如机翼安装位置的隔框做了局部加厚处理，长桁在该位置也做了截面加强，

　　避免机翼升力传递到机身时出现局部应力集中；电机安装座位置的隔框额外增加了三角形加强筋，抵消螺旋桨转动带来的振动载荷，防止长期飞行后连接位置出现胶层开裂。机身侧面预留的设备安装槽位，可依次布置电池、电调、接收机等航电设备，槽位沿航向排布在重心区间范围内，方便使用者根据实际配重需求调整设备位置，将整机重心控制在翼弦30%左右的最优区间，保证飞行俯仰稳定性。尾撑杆与机身的连接位置做了快拆设计，拧动两颗固定螺钉即可完成尾翼组件的拆装，方便运输过程中缩小整体收纳尺寸，连接位置的配合面做了定位止口设计，重复拆装不会出现尾翼安装角度偏差，不需要每次组装后重新校准气动舵面中立位置。蒙皮铺设阶段预留了检修口位置，对应电调、接收机的安装区域，不需要拆解整个机身蒙皮即可完成设备调试、故障排查，日常维护的便利性大幅提升。整体结构没有采用复杂的异形曲面构件，所有骨架零件都可通过激光切割轻木板完成加工，不需要复杂的五轴加工设备，普通航模爱好者即可按照图纸完成零件加工与整机装配，装配过程中不需要特殊的工装夹具，依靠定位块即可保证隔框与长桁的相对位置精度，装配完成后的整机结构形位公差可控制在1毫米以内，完全满足低速航模的气动外形精度要求。
