组合式多单元专业音响箱体结构设计

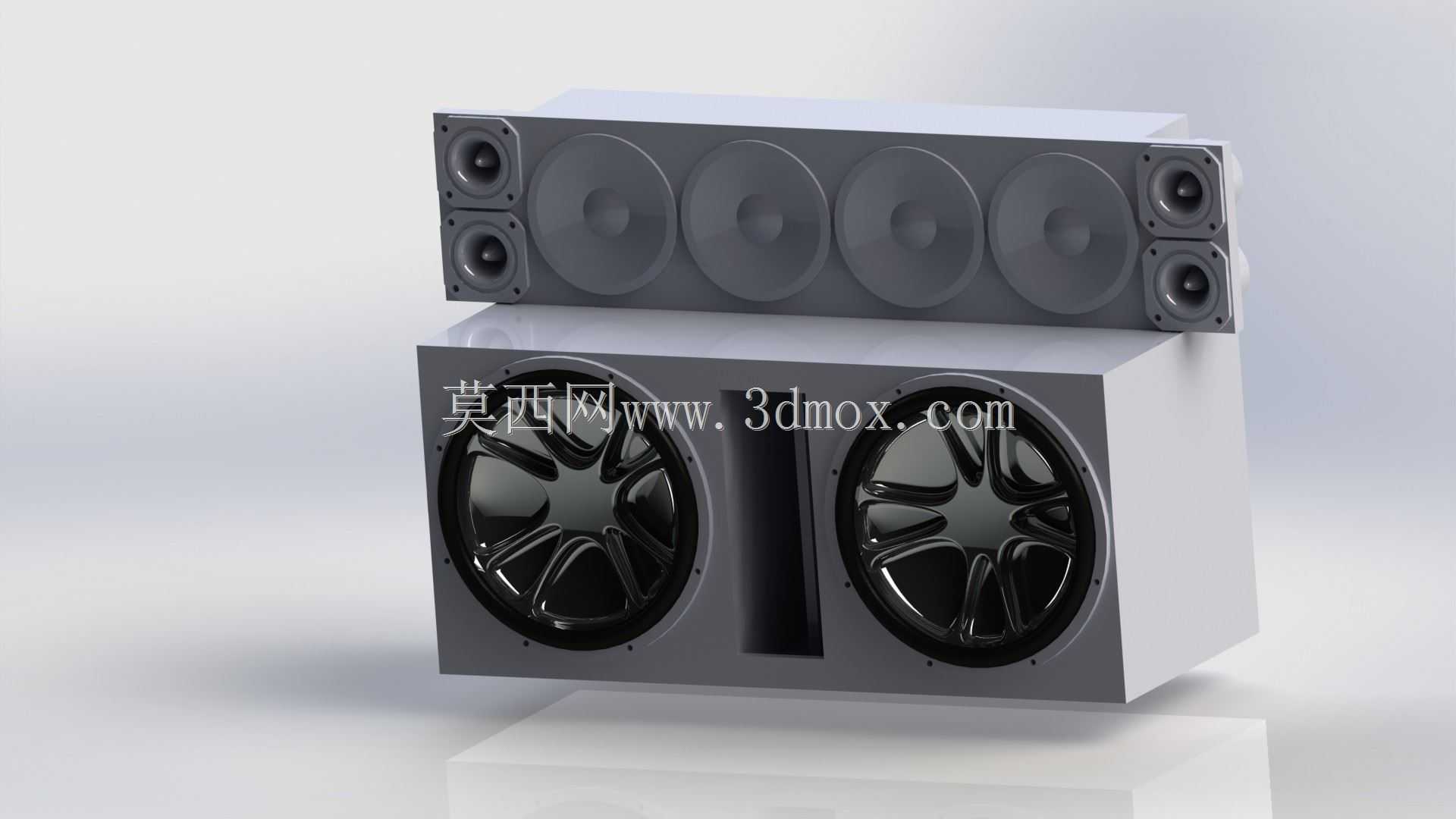

　　这套多单元组合音响的结构设计，首先围绕专业影音场景的实际声学需求展开，在做三维结构搭建时，最先要明确的是不同发声单元的排布逻辑——上方长条箱体承担中高频输出，排布了4只大尺寸中音单元与4只小尺寸高音单元，单元采用对称式布局，左右两端各设置上下两只高音单元，中间区域均匀排布中音单元，这种排布方式可以有效减少中高频段的声干涉，让水平覆盖范围内的频响曲线更平直，适配家庭影院前置主声道、小型演出扩声等场景的使用需求。下方的箱体为双低音单元结构，两只大尺寸长冲程低音单元采用对称式安装，中间预留的导向槽结构是经过声学仿真验证的，能够在有限箱体容积下拓展低频下潜深度，避免小容积箱体带来的低频浑浊问题，同时双单元对称布局可以抵消单元工作时的盆体分割振动，降低箱体自身的谐振噪音。

　　从安装边界来看，上方长条箱体的底部设置了定位凸台结构，与下方低音箱体的顶部定位凹槽完全匹配，既可以上下堆叠组合使用，也可以分开独立安装，适配不同的安装空间：堆叠状态下整体重心落在下方低音箱体的中心区域，底部预留的标准安装孔位可以适配落地支架、壁挂架的通用安装规格，单独拆分使用时，上方长条箱体背部预留了壁挂挂点，可直接挂装在显示设备下方作为回音壁使用，下方低音箱体可放置在地面或者机柜内，安装方式灵活。

　　外形尺寸的设定上，上方长条箱体的长度匹配常规75-85英寸显示设备的宽度，不会出现箱体过宽超出显示设备边缘、或者过窄显得视觉不协调的问题，箱体深度控制在常规壁挂安装的安全距离内，不会因为箱体过深导致挂装后突出墙面过多影响美观。下方低音箱体的宽度略窄于上方长条箱体，高度控制在常规落地放置时，低音单元的中心高度与听音者坐姿时的耳部高度差在合理范围内，减少低频传播的相位差问题。

　　结构设计过程中，箱体的板材厚度选择经过了刚度校核，不同位置的板材厚度根据单元工作时的振动载荷做了差异化设置，单元安装位的板材做了局部加厚处理，避免大音量下板材共振产生音染，单元安装孔位的公差配合按照扬声器安装的通用标准设定，既保证单元安装后的密封性能，也方便后期维护更换单元。箱体内部的加强筋排布采用了井字格结构，在不额外增加过多重量的前提下提升箱体整体刚度，同时加强筋的位置避开了内部走线的通道，也不会干扰导向槽的气流走向。接线端口设置在箱体背部的内凹区域，避免插头突出影响箱体贴墙放置，端口周边做了密封处理，防止箱体漏气影响声学性能。

　　在实际工程应用中，这类组合音响结构既可以用于民用家庭影院系统搭建，也可以用于小型会议室、多媒体教室的扩声系统，不同单元的分频点设置可以根据使用场景做适配调整，结构本身的模块化设计也方便后续衍生不同单元配置的型号，比如调整中音单元的数量、更换不同尺寸的低音单元，只需要调整对应安装位的孔位尺寸，箱体的主体框架结构可以通用，大幅降低后续衍生型号的开模与生产成本。做三维建模时，所有单元的安装位都预留了标准的沉台结构，保证单元安装后前面板平整，没有突出或者凹陷，网罩的安装卡扣位置均匀排布在箱体前面板的边缘，网罩拆卸力度控制在合理范围，既不会因为卡扣过松导致网罩轻易脱落，也不会因为卡扣过紧导致拆卸困难。箱体的边角做了小尺寸的倒角处理，避免尖锐边角在运输、安装过程中造成磕碰损伤，同时也能减少边角处的声波衍射问题，提升听感的一致性。
