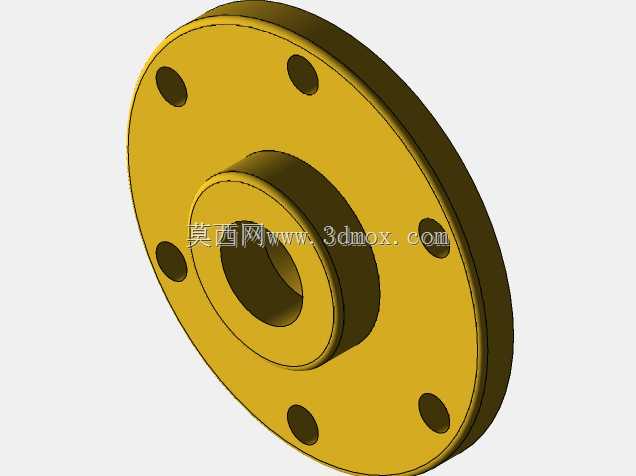

卧式移动汽缸式蒸汽机结构设计展示

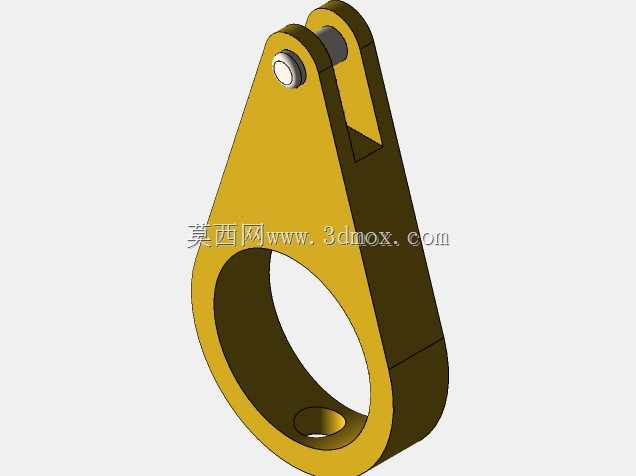

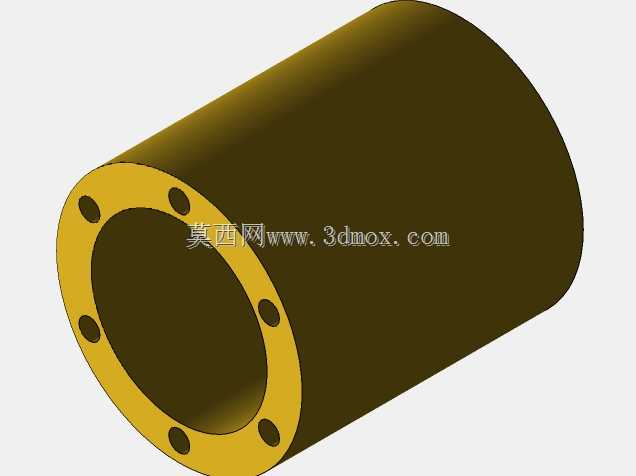

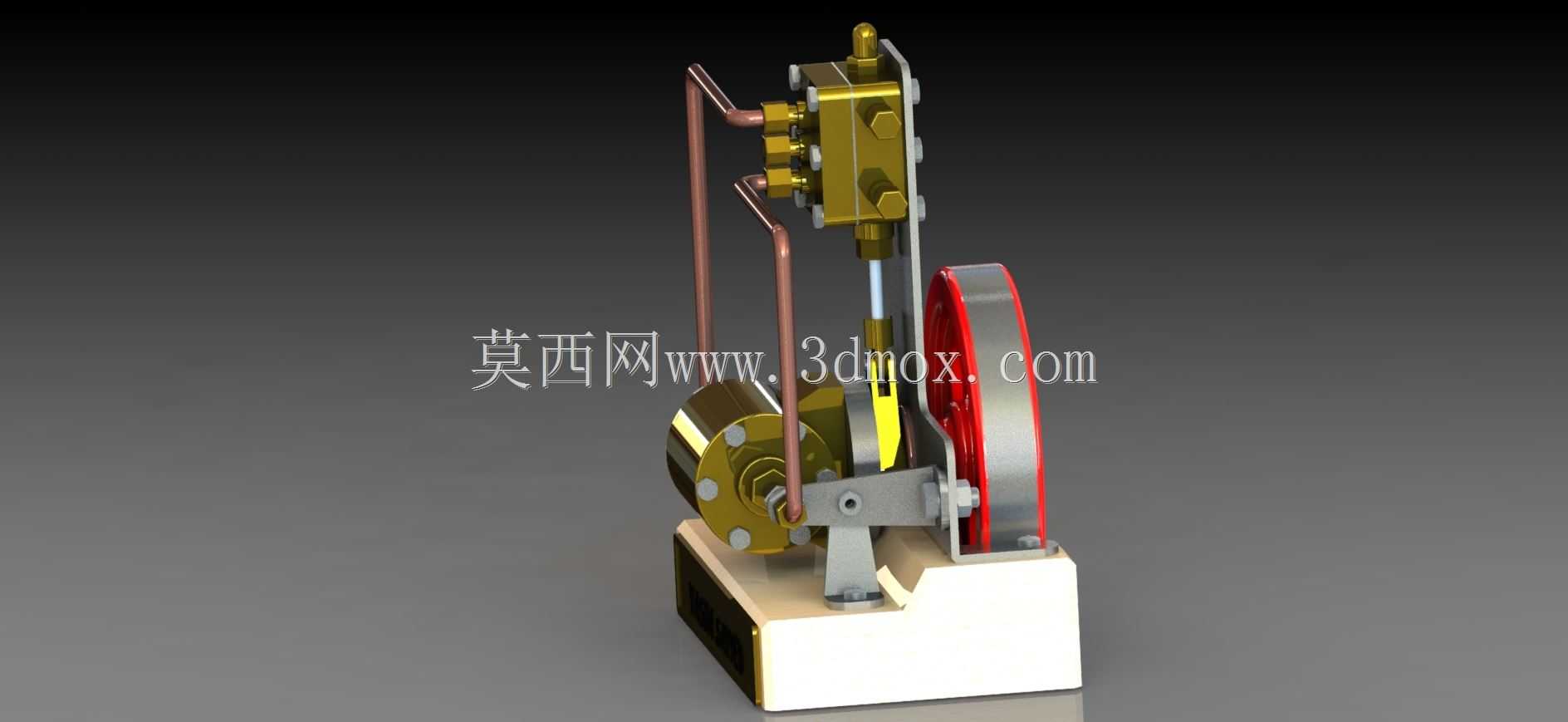

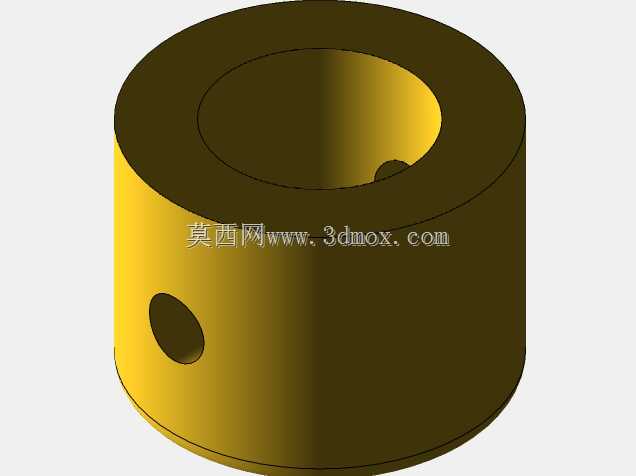

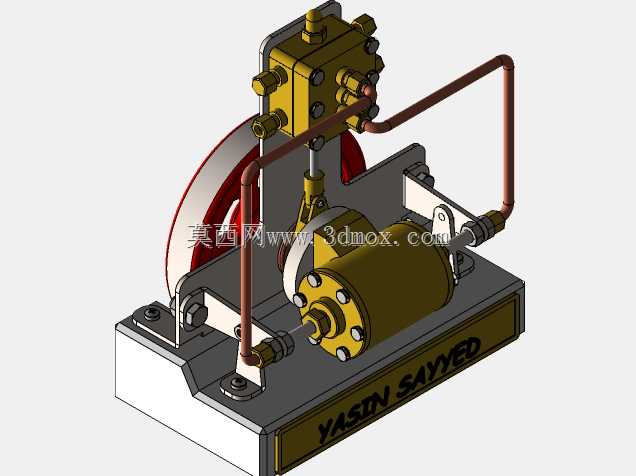

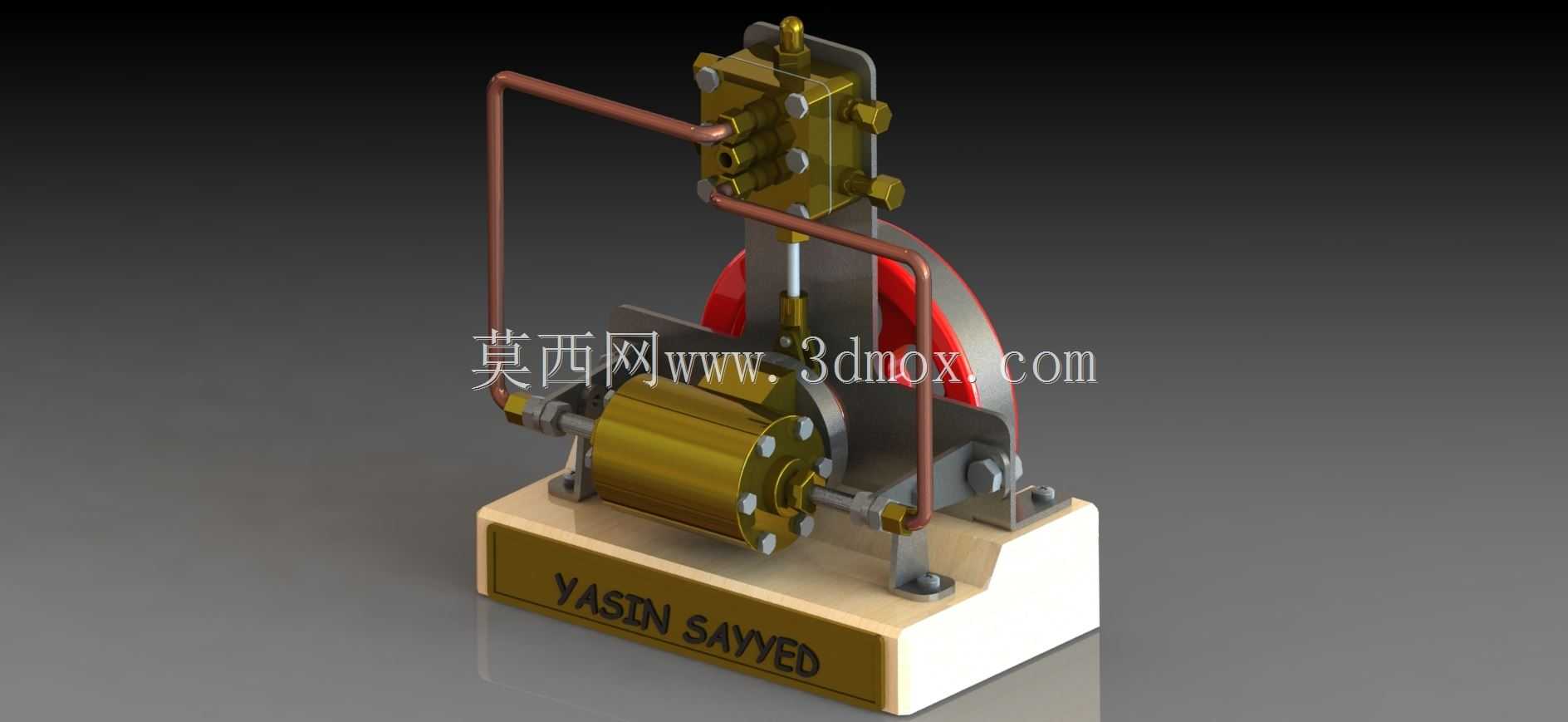

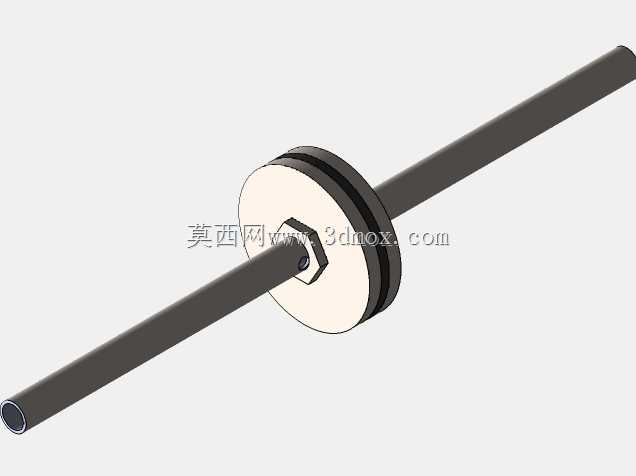

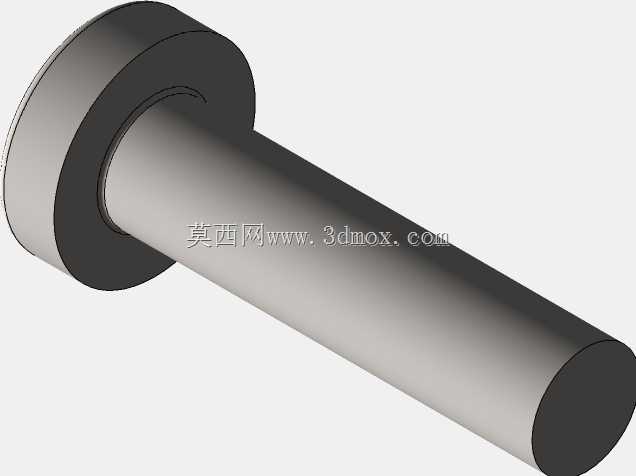

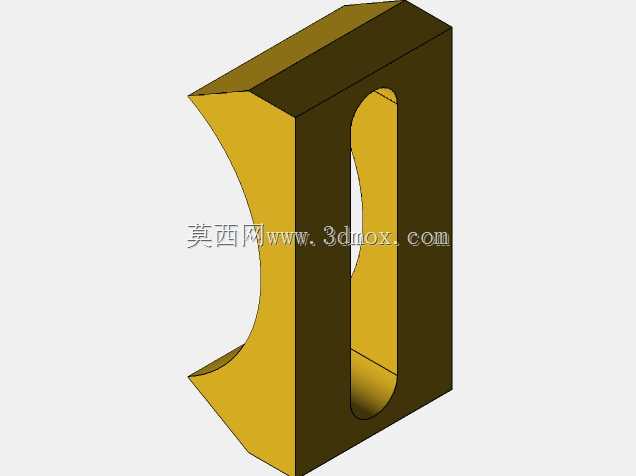

　　这款卧式移动汽缸蒸汽机的结构设计，核心围绕小型往复式动力输出场景展开，在教学演示、小型复古动力装置配套、科普展品制作等场景中，能够直观展示蒸汽动力的能量转换逻辑，让观察者清晰理解热能到机械能的完整传递路径。不同于传统固定式汽缸的蒸汽机结构，该设计将汽缸设置为可沿轴向小幅滑移的形式，配合侧面的铜质管路完成进排气的配气切换，省去了复杂的外置滑阀配气结构，整体布局更为紧凑，对于需要缩小设备整体体积的应用场景来说，这种结构能够有效压缩动力单元的占用空间。从功能特性来看，整套机构通过蒸汽进入汽缸推动活塞做往复直线运动，活塞连杆直接连接到飞轮侧的曲柄结构，将直线运动转换为飞轮的旋转运动，而移动汽缸的动作则由曲柄联动的拨杆结构驱动，

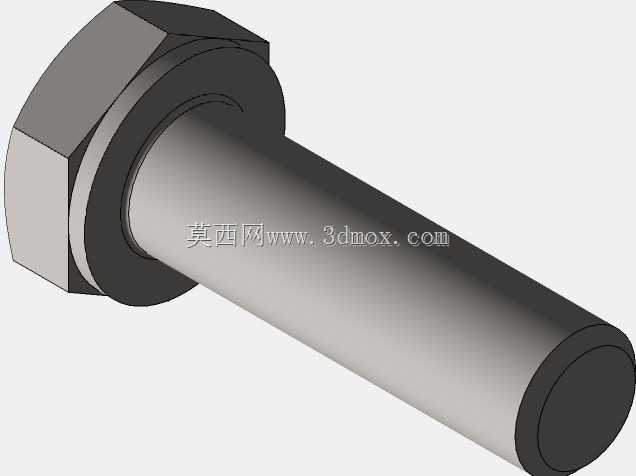

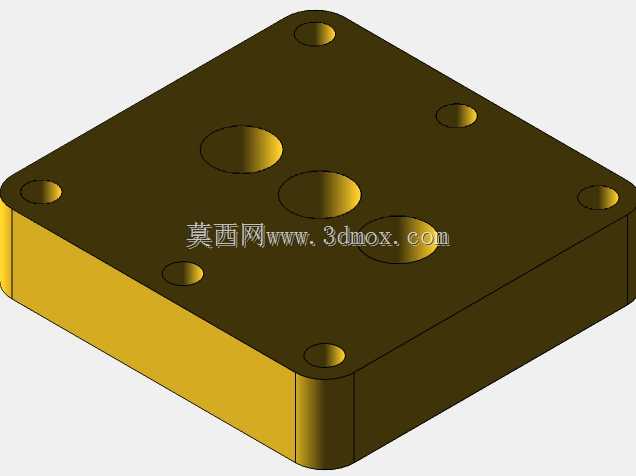

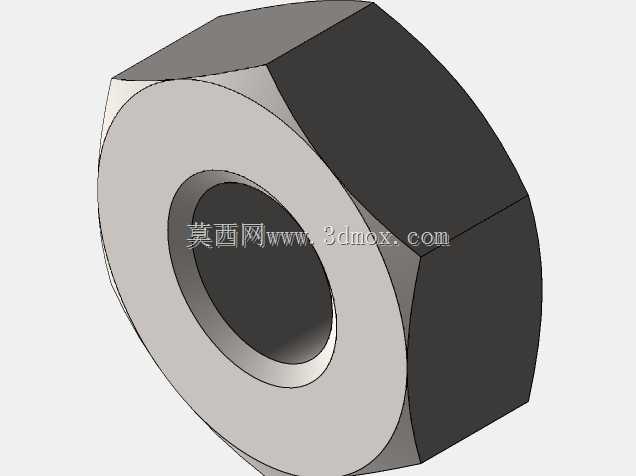

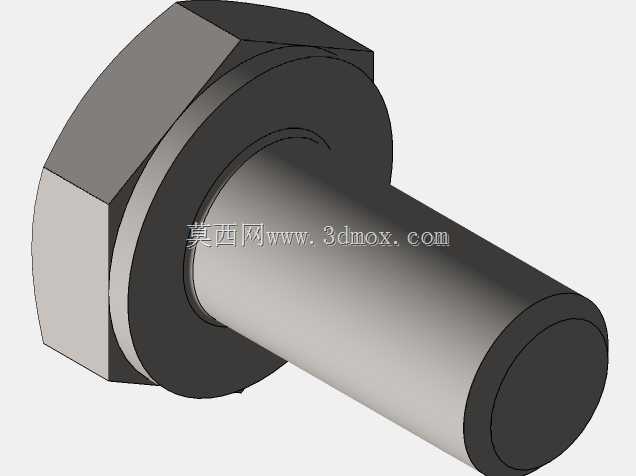

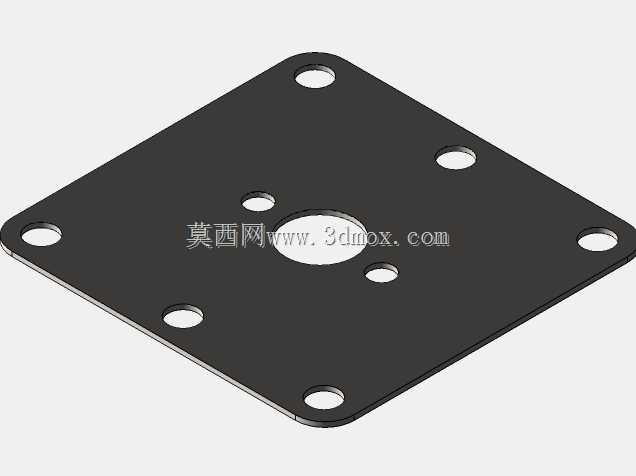

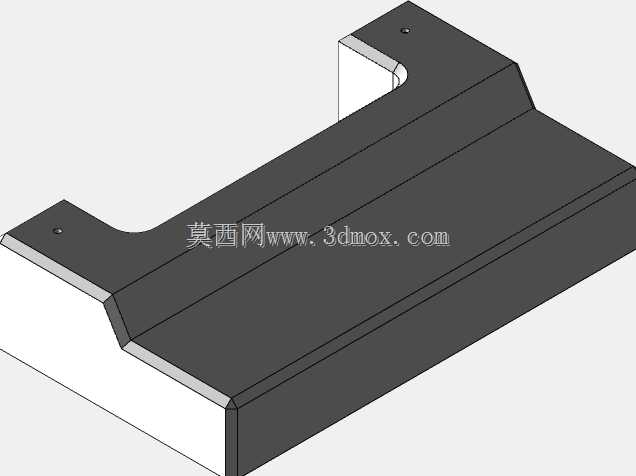

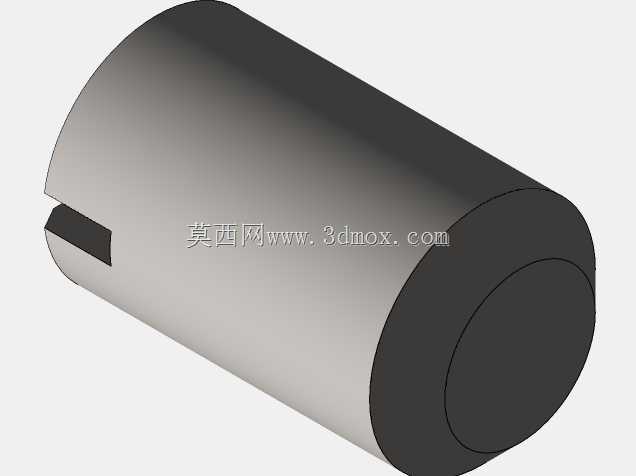

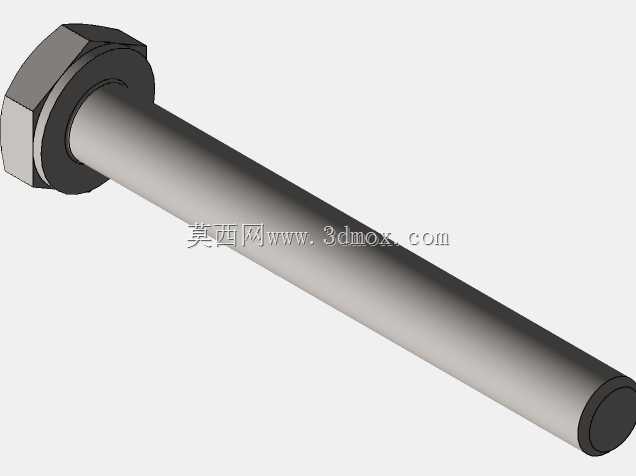

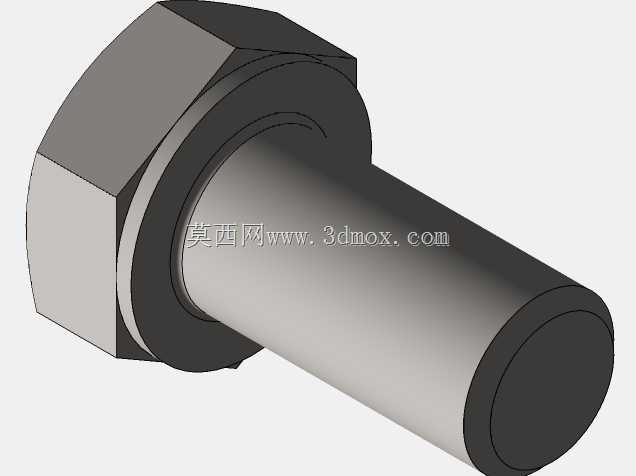

　　在活塞运动到行程端点时自动切换汽缸的进排气方位，保证动力输出的连续性，整套运动副的配合间隙经过合理预留，既能够保证运动过程无卡滞，也能减少蒸汽泄漏带来的动力损耗。设计过程中优先考虑了结构的易加工性，汽缸本体采用规则的柱状结构，安装座采用分体式设计，底座部分设置了独立的安装基座，基座上预留了四个对称的安装孔位，能够直接通过螺栓固定在配套的安装台面上，不需要额外制作复杂的转接支架。整套设备的安装边界控制在较小的范围内，基座的长宽尺寸适配常规的小型展示台安装需求，垂直方向的最高点为顶部的配气连接端，安装时不需要预留过大的上部操作空间，侧面的铜质管路沿设备轮廓排布，没有向外突出的尖锐结构，避免了安装和搬运过程中的磕碰风险。

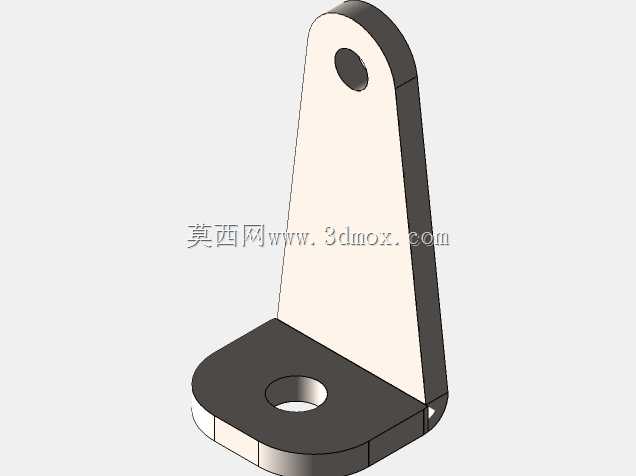

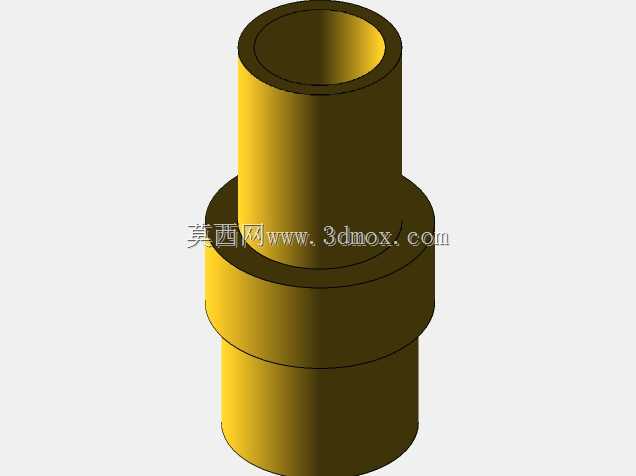

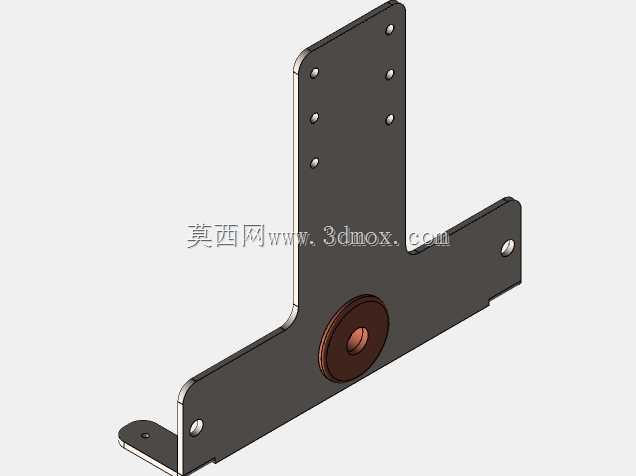

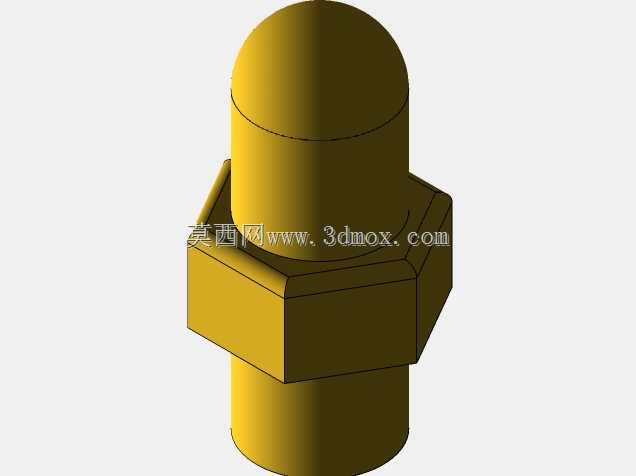

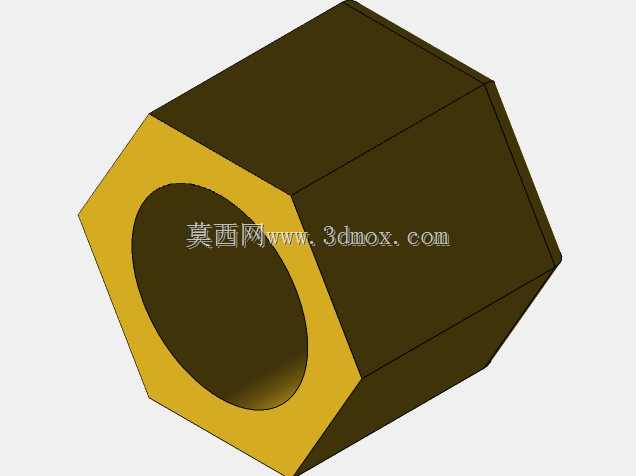

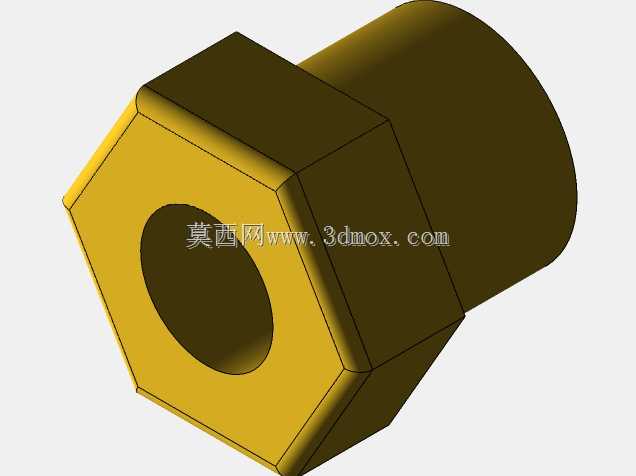

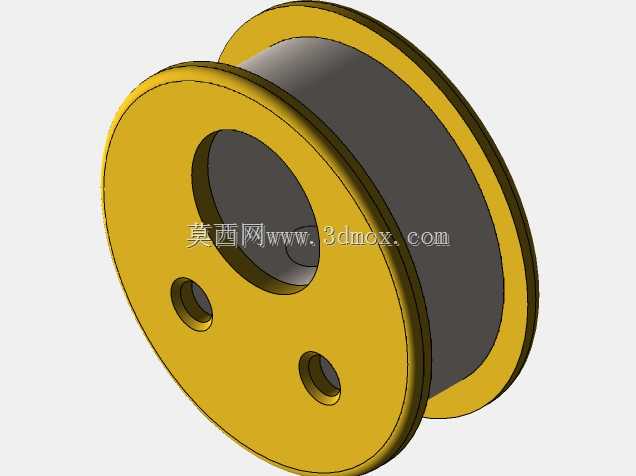

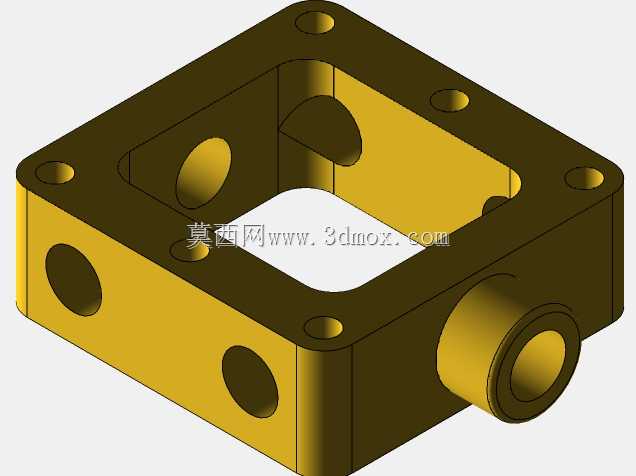

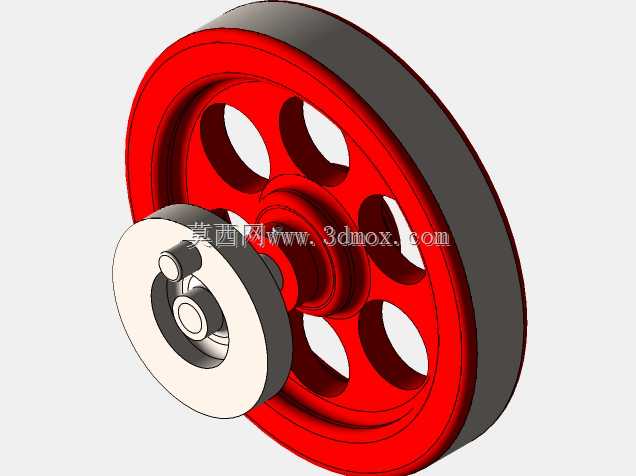

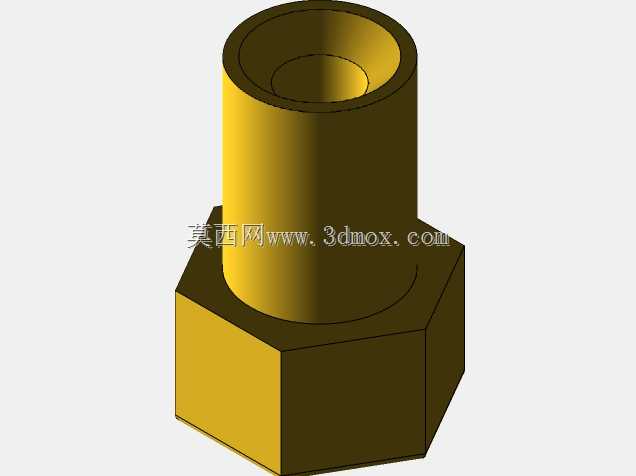

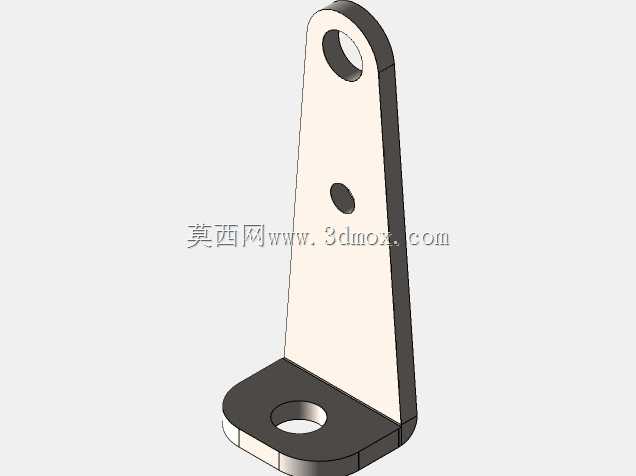

　　飞轮部分采用轮缘加厚的设计，利用自身的转动惯量储存能量，抵消活塞往复运动到止点时的动力死点问题，保证旋转输出的平顺性，飞轮与曲轴的连接采用平键定位，拆装维护时能够快速完成拆卸，不需要专用的拉马工具。配气管路采用硬质铜管弯折成型，管路走向沿支架侧面排布，既减少了管路的长度，降低蒸汽传输过程中的热量损耗，也让整体外观更为整洁，管路与汽缸、阀体的连接部位采用密封锥面配合，不需要额外加装密封垫片就能保证密封性能，长期运行后也不会出现垫片老化泄漏的问题。支架部分采用立式板状结构，将曲轴、汽缸、配气机构全部集成在同一块安装板上，减少了分体装配带来的累积误差，安装板与底部基座之间采用螺栓紧固，装配时能够先将所有运动部件在安装板上组装调试完成后，

　　再整体固定到基座上，大幅降低了总装的调试难度。在实际应用中，这类小型蒸汽机既可以作为教学用具帮助学习者理解曲柄连杆机构、配气机构的工作原理，也可以作为小型动力源配套到复古模型、小型工艺装置上，提供稳定的低速旋转动力输出，设计时对各个运动部件的润滑点位都做了预留，日常维护只需要在各铰接点定期加注润滑脂，就能保证长期运行的可靠性，没有复杂的维护保养流程。汽缸的移动行程经过精确计算，既保证了活塞有足够的做功行程输出足够扭矩，也控制了汽缸移动的距离，避免了配气管路因为反复位移出现疲劳弯折的问题，所有运动部件的材质选择都兼顾了耐磨性和加工成本，常规的机加工车间就能够完成全部零件的加工制作，不需要特殊的加工设备。
