手持木工夹钳原创结构设计作品

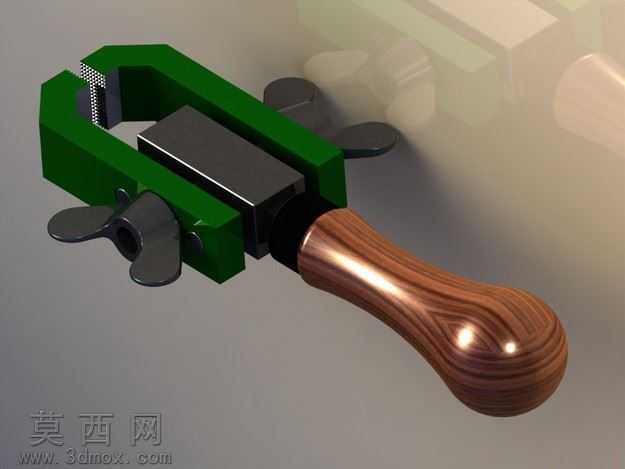

本作品为手动夹紧类手持工具的原创三维设计，建模阶段采用SolidWorks完成全参数化结构搭建，首先从核心功能逻辑出发拆解整体结构：主体C型夹架作为承载核心，建模时优先绘制夹臂的闭合轮廓草图，通过拉伸凸台生成基础实体，对夹臂内侧的夹持接触面做防滑纹理阵列处理，模拟实际使用中增大摩擦力的齿面结构，同时对夹臂的转角位置做圆角过渡优化，避免应力集中导致的结构失效。中部的夹紧滑块采用燕尾槽与C型架配合，建模时严格控制配合间隙，保证滑块滑动顺畅无卡滞，滑块前端的压块做可拆卸式结构设计，预留安装位适配不同材质的压头，满足不同工件的夹持防护需求。侧边的蝶形锁紧旋钮采用旋转压紧结构，建模时绘制蝶形翼的对称轮廓，通过旋转凸台生成旋钮主体，表面做防滑滚花特征处理，提升手动操作时的摩擦力，旋钮与夹架的螺纹配合采用装饰螺纹线结合实体螺纹收尾的方式，既保证模型轻量化，又还原真实的螺纹连接结构。尾部的握持手柄采用符合人体工学的流线型曲面建模，通过多组放样轮廓生成饱满的握柄形态，表面模拟实木纹理的材质映射，渲染阶段采用V-Ray渲染器完成材质与光影调试：C型夹架主体赋予哑光墨绿色金属漆材质，调整金属度与粗糙度参数还原工业铸件的厚重质感，蝶形旋钮与滑块赋予发黑处理的金属材质，压块前端的防滑齿面做细微的凹凸法线贴图提升细节真实度，握柄部分赋予胡桃木材质，调整木纹纹理的走向与高光参数，还原实木握柄温润的反光质感。整体场景采用柔和的侧上方主光源搭配环境补光，在夹架曲面与握柄高光位置形成自然的反光带，背景采用浅灰色渐变环境突出产品主体。设计过程中充分考虑手动工具的使用场景，整体结构紧凑握持顺手，夹紧行程适配常规厚度的工件夹持需求，各部件的连接结构均符合实际加工工艺要求，既满足功能实用性，也通过材质搭配与曲面优化提升了工具的视觉质感，还原了手动夹钳从结构设计到外观表现的完整设计逻辑。
