蒸汽引擎用分体式中间轴承座结构设计

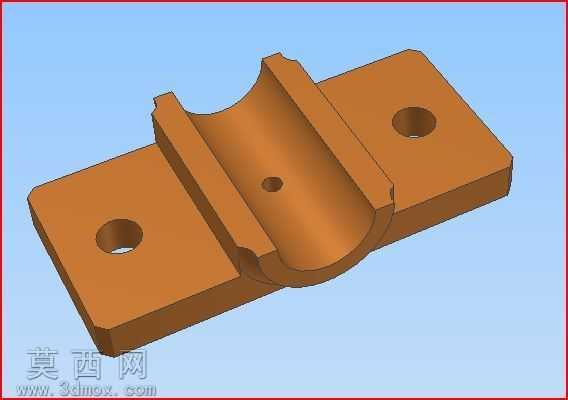

本模型为蒸汽引擎配套的中间轴承支撑组件，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循机械加工的工艺合理性要求，对各部位的倒角、安装让位、配合公差预留位都做了精细化处理。模型整体采用上下分体式的轴瓦支撑结构，主体底座为双侧带安装耳的一体式基座，两侧安装耳上分别设计有同轴的通孔安装位，用于将整个轴承组件通过螺栓固定在引擎的机体安装平面上，保证组件安装后的定位精度与连接可靠性。中间的轴承容纳部位为半圆弧内凹结构，圆弧面的曲率与配套轴瓦的外圆弧面完全匹配，圆弧侧壁上设计有细小的注油孔位，用于后续装配后加注润滑油脂，降低转轴运转过程中的摩擦损耗。圆弧支撑结构的两侧设计有凸起的定位挡边，可对装入的轴瓦起到轴向限位作用，避免轴瓦在转轴运转过程中出现轴向窜动，影响传动稳定性。模型渲染阶段采用了接近铸铜件的暖棕金属材质，对金属表面做了轻微的磨砂质感处理，还原了传统蒸汽引擎零部件的金属加工质感，同时通过柔和的环境光影设置，清晰展现出各部位的结构轮廓与棱角过渡，让观看者可以直观分辨出安装面、支撑面、让位槽等不同功能的结构区域。设计过程中充分考虑了该部件在蒸汽引擎中的实际工况，整体结构在保证支撑强度的前提下，尽可能简化了外形轮廓，减少不必要的材料冗余，同时各安装面都做了平面度的结构预留，确保实际加工后可以实现紧密贴合安装，避免出现安装间隙导致的运转振动问题。模型的各部分结构都做了可编辑的参数化关联，若后续需要适配不同直径的转轴，仅需调整半圆弧支撑面的直径参数、对应调整两侧挡边的间距，即可快速生成适配不同规格的轴承座模型，大幅提升同系列部件的设计效率。
