双发涡桨通勤支线飞机结构设计

　　这款双发涡桨构型的通勤类飞行器，主要面向短途支线运输、通航作业场景设计，可覆盖100-300公里半径内的客货运输、通勤摆渡、通航训练等实际使用需求，在地形复杂、地面交通通达性不足的区域，这类机型凭借较低的起降场要求、优秀的低空低速性能，能承担固定翼通航运输的核心功能，相比喷气式支线机型，它的运营维护成本更低，对跑道长度、地面保障设施的要求更宽松，适合三四线城市之间、偏远矿区与主城区之间的常态化通勤飞行，也可经过改装后执行航空测绘、应急救援投送、短途公务出行等细分任务。

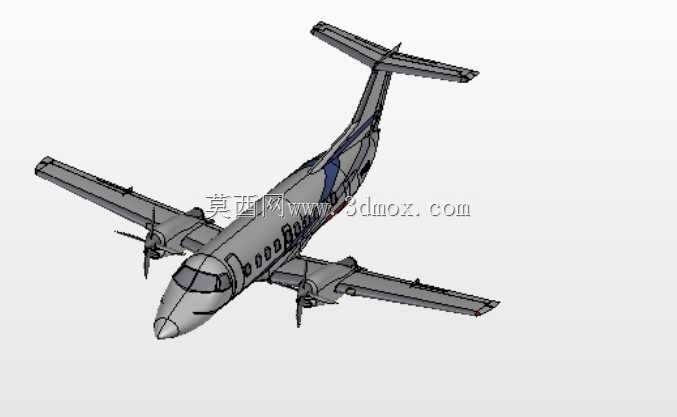

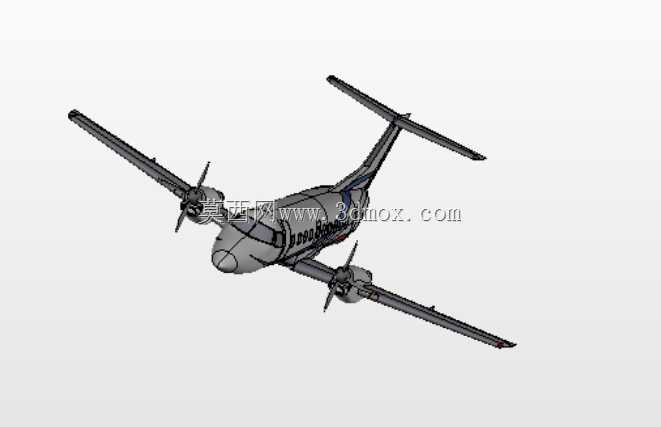

　　从结构设计逻辑来看，整机采用常规布局下单翼设计，两台涡桨发动机对称吊装在机翼中段位置，这种布置方式能让发动机重心靠近机翼主梁，降低飞行过程中发动机振动对机身结构的传递影响，同时下单翼的设计也方便地面维护人员快速接近发动机、检查起落架与机翼操纵面，不需要借助过高的梯架就能完成日常航前检查作业。尾翼采用高置T型尾翼布局，水平尾翼布置在垂直尾翼顶端，能有效避开机翼后方的气流扰动区域，在大迎角飞行状态下保证尾翼的操纵效率，避免平尾过早进入失速区域，提升低速飞行阶段的操纵安全性，这对于经常需要在短跑道起降、频繁调整飞行姿态的通勤机型来说尤为重要。

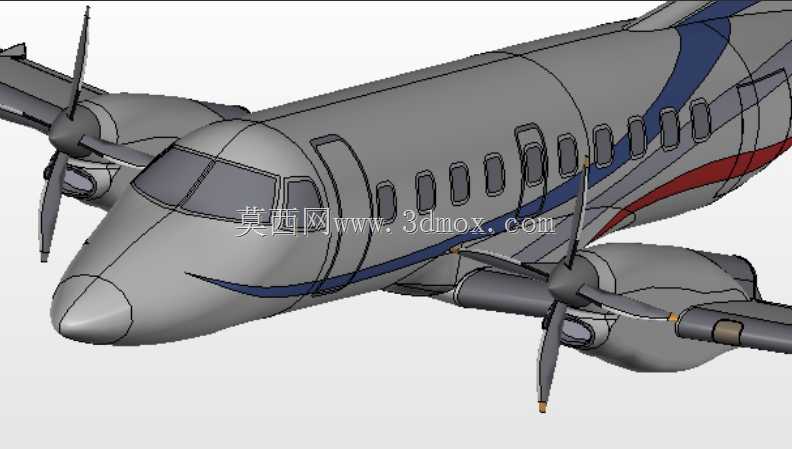

　　机身主体采用半硬壳式结构设计，客舱段截面为近似圆形的加压舱构型，能在3000-6000米的巡航高度维持舱内舒适的压力环境，降低乘客在飞行过程中的压耳不适感，机身前部为驾驶舱区域，布置两名机组人员的操作席位，风挡采用多块曲面有机玻璃拼接，保证飞行员向前、向下、侧向的视野覆盖，满足目视飞行规则下的起降观察需求。机身两侧沿客舱段均匀布置圆形舷窗，兼顾客舱自然采光与结构强度要求，客舱门设置在机身左侧后部，采用向内开启的塞式舱门结构，密封性能更好，能在舱内加压状态下保证舱门的锁紧可靠性，避免空中泄压风险。

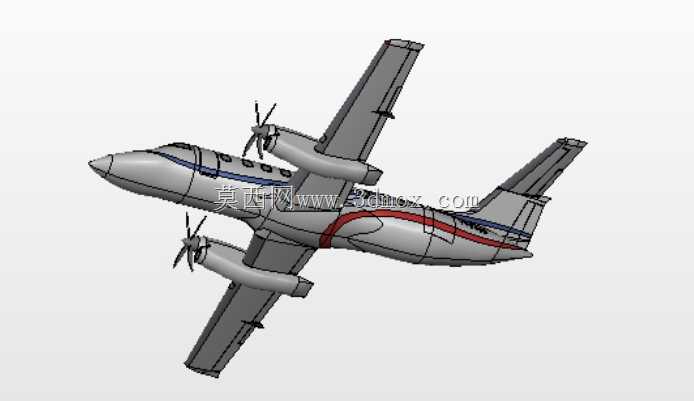

　　机翼采用大展弦比平直翼设计，翼型选用低速升阻比表现优秀的低速翼型，能在较低的起飞速度下获得足够升力，缩短起飞滑跑距离，机翼后缘布置分段式襟翼与副翼，襟翼在起飞阶段放出15-25度，着陆阶段放出35-40度，进一步提升低速状态下的升力系数，降低着陆进近速度，缩短着陆滑跑距离；副翼负责横向操纵，通过拉杆与驾驶舱驾驶盘连接，操纵响应线性度好，适合飞行员在低空飞行阶段精准调整飞机坡度。机翼内部设置整体式燃油箱，充分利用机翼内部结构空间储存燃油，不需要额外占用机身内部的客货舱空间，同时燃油重量分布在机翼上，能在飞行过程中抵消部分机翼升力产生的向上弯矩，降低机翼主梁的结构受力，减轻整机结构重量。

　　起落架采用前三点式可收放构型，前起落架布置在驾驶舱下方的机身前部，为双轮结构，具备转弯操纵功能，能在地面滑行阶段由飞行员通过脚蹬控制转向，地面滑行的灵活性更好；主起落架对称布置在机翼根部的机身两侧，为单轮结构，收放时向内收入机身下部的起落架舱内，巡航阶段起落架完全收进舱内，能大幅降低整机飞行阻力，提升巡航速度、降低燃油消耗。起落架缓冲器采用油液-空气复合缓冲结构，能在粗糙道面起降时有效吸收着陆冲击能量，降低道面颠簸传递到机身的振动，提升乘坐舒适性与结构疲劳寿命。

　　动力系统配套的螺旋桨为全金属恒速螺旋桨，能根据不同飞行阶段的功率需求自动调整桨叶角，始终让发动机工作在最优转速区间，提升动力输出效率，降低燃油消耗；螺旋桨前缘设置防冰加热装置，在结冰气象条件下能通过电加热防止桨叶前缘结冰，避免螺旋桨结冰导致的动平衡失效、拉力下降问题，提升复杂气象条件下的飞行安全性。

　　从安装边界与尺寸适配来看，整机长度控制在17米级，翼展控制在17米左右，机高在6米上下，能适配国内绝大多数通用机场、支线机场的停机位尺寸、机库门限尺寸，不需要对现有通航机场的地面保障设施进行大规模改造就能投入运营，整机地面转弯半径控制在12米以内，在狭窄的停机坪区域也能灵活完成转弯、滑行动作，对机场运行条件的适配性较强。

　　在建模细节处理上，整机的曲面连续性做到了G2级连续，机身与机翼、尾翼的过渡区域曲面顺滑，没有明显的折线与棱角，既符合气动设计的减阻要求，也能为后续的CFD气动仿真、结构有限元分析提供准确的几何基础；所有操纵面的偏转角度范围都按照实际机型的操纵行程做了限位约束，襟翼、副翼、升降舵、方向舵都能独立调整偏转角度，可直接用于飞行模拟训练、机构运动演示等场景，模型的结构分件完全按照实际飞机的工艺分离面划分，机身段、机翼段、尾翼段、发动机段、起落架段都为独立几何体，方便后续根据需求进行结构拆分、细节深化、工程出图等工作。
