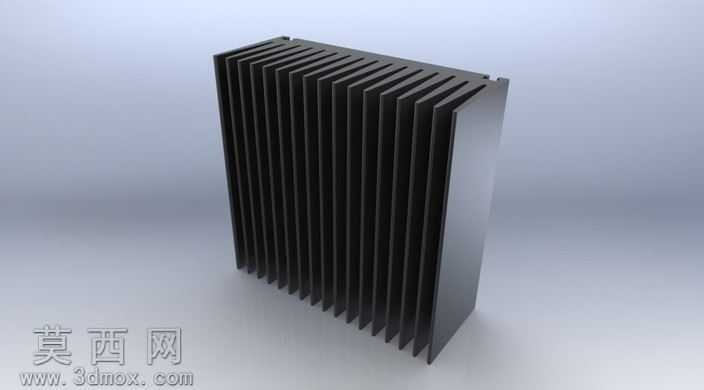

挤压式铝制齿状散热结构三维模型

本模型为挤压成型工艺制备的铝制齿状散热器，建模阶段采用SolidWorks完成全参数化结构搭建，首先以散热器基座的矩形截面为基础绘制草图，通过拉伸凸台命令生成实心基座实体，基座厚度依据常规功放类散热器件的安装需求设定，保证与发热元件的接触面积充足，同时预留足够的结构强度避免安装变形。散热齿部分采用线性阵列特征完成批量生成，首先绘制单片散热齿的截面轮廓，齿片厚度、齿间距参数经过反复调整，既保证挤压生产时的型材成型可行性，避免齿片过薄导致充型不足、齿距过小导致模具加工难度过高，又最大化拓展散热接触面积，提升空气对流换热效率；齿片高度根据散热功率需求设定，齿根与基座采用圆角过渡处理，既降低挤压生产时的应力集中问题，也减少建模过程中的特征报错概率，同时提升成品的结构抗形变能力。模型侧边设置有安装定位缺口，通过切除拉伸命令生成，用于散热器在音频功放、立体声音响设备内部的快速定位安装，避免装配时出现位置偏移。材质编辑阶段，为模型赋予阳极氧化黑色铝合金材质，调整材质的粗糙度参数模拟真实挤压铝型材的哑光表面质感，基座侧边保留铝合金切削后的金属反光特性，还原机加工后的表面效果。渲染阶段采用工作室柔光环境，添加多组辅助光源突出散热齿的平行排列层次感，通过阴影效果强化齿片间的纵深结构，清晰展示齿片的排布密度与整体方正的造型特征。设计过程中充分考量挤压工艺的生产限制，所有截面均保持等壁厚设计，无复杂倒扣结构，无需后续二次机加工即可直接通过铝型材挤压工艺生产，降低量产成本；整体结构无冗余设计，在保证散热效率的前提下控制整体重量，适配音频类消费电子设备轻量化的装配需求，齿片排布方向顺应设备内部的空气流通路径，可有效引导冷热空气对流，带走功放芯片、音频放大模块工作时产生的热量，避免设备因过热出现性能降频、音质受损等问题。
