步进电机配套直线进给螺旋轴结构

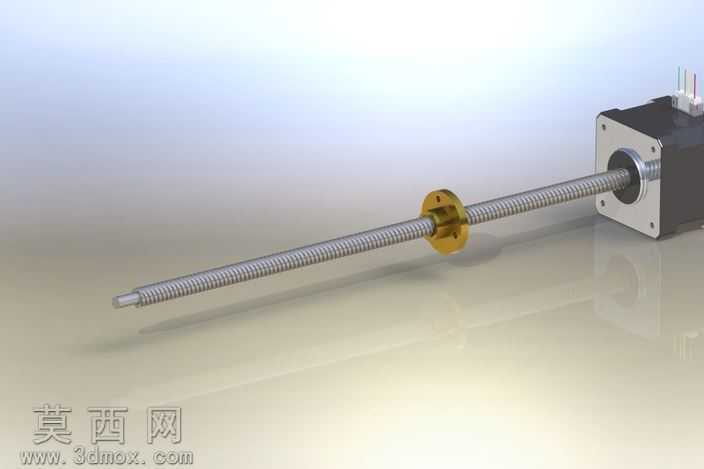

该三维模型采用主流三维机械设计软件完成全参数化建模，整体围绕步进电机旋转运动转直线运动的核心功能展开结构设计，完整还原了步进螺旋轴的装配形态与功能逻辑。建模过程中首先对步进电机输出端的连接基准进行精准定位，严格匹配标准步进电机的安装法兰尺寸、输出轴孔径与同轴度公差要求，确保螺旋轴与电机输出端的连接结构具备合理的装配约束，无过定位或装配干涉问题。螺旋轴主体采用梯形螺纹的牙型结构建模，建模时对螺纹牙型角、导程、螺距等核心参数进行标准化设定，螺纹齿面的曲面过渡经过平滑处理，既保证传动过程中的啮合精度，也还原了实际加工后的螺纹表面质感。配套的铜质螺母滑块采用一体化建模，螺母内螺纹与轴体外螺纹完成完全啮合约束，滑块上的安装定位孔、法兰切边等细节结构均按照实际安装需求设计，可直接匹配外部负载的安装固定需求。渲染阶段采用金属材质组进行材质赋予，螺旋轴主体赋予哑光合金钢材质，调整材质的粗糙度与金属度参数还原冷轧丝杠的表面金属质感，铜质螺母滑块赋予黄铜材质，通过调整反射率与高光参数区分铜件与钢件的材质差异，步进电机外壳赋予哑光黑色工业漆材质，安装法兰面赋予拉丝不锈钢材质，不同部件的材质层次清晰可辨。场景布光采用三点布光方案，主光源从侧上方投射形成柔和的结构阴影，辅助光源补光消除暗部死黑，轮廓光勾勒螺旋轴的螺纹轮廓与电机的边缘形态，渲染输出的效果图清晰展现了整套机构的装配关系与结构细节。设计思路上围绕紧凑化直线传动需求展开，整套机构无需额外的中间传动部件，步进电机直接驱动螺旋轴旋转，即可带动铜螺母实现精准的直线进给运动，可广泛适配小行程、高精度的直线位移场景，模型的所有结构参数均参考行业通用标准设定，具备较高的实际参考与复用价值，可直接用于相关传动机构的方案验证、结构参考与教学演示使用。
