迷你型开源控制开发板结构设计方案

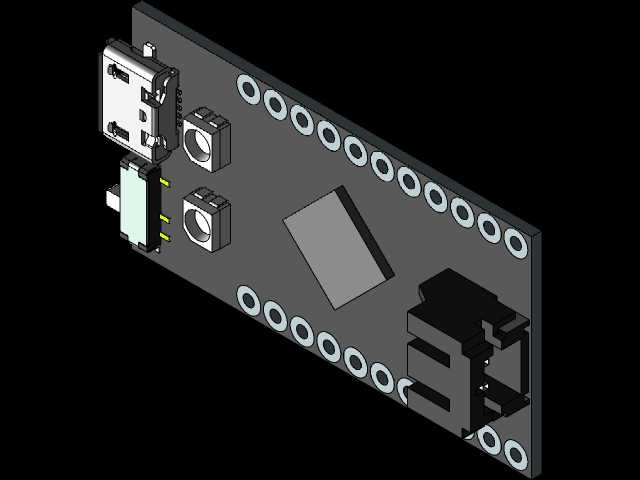

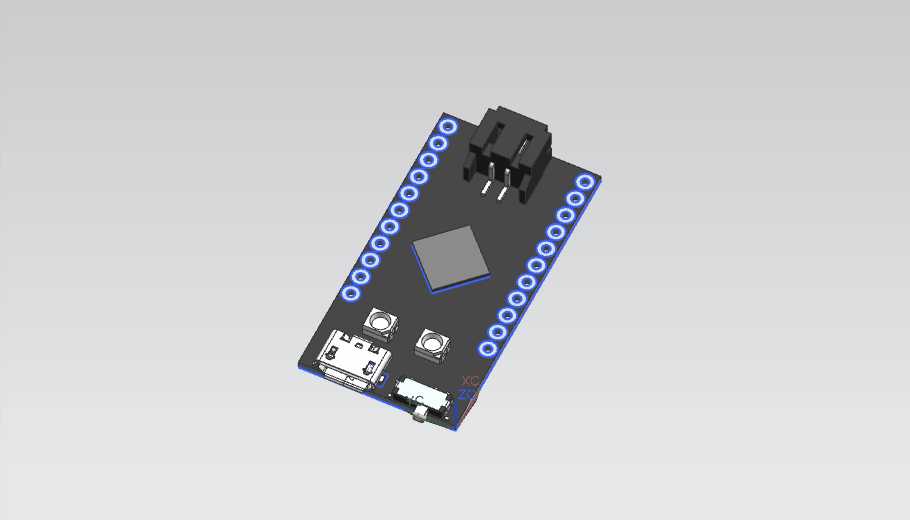

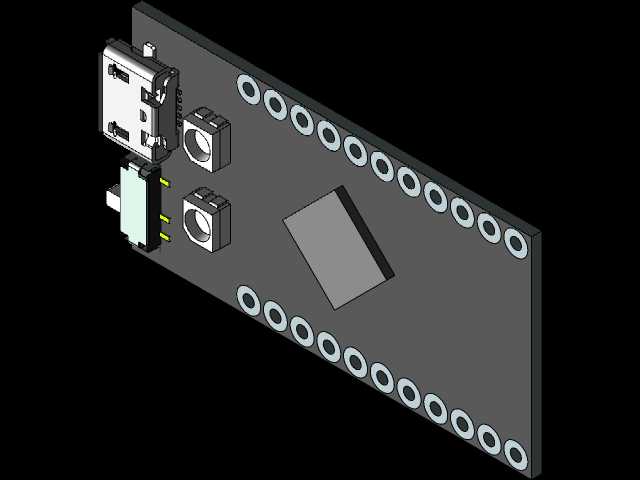

　　在小型智能硬件开发、教学实验验证、桌面级智能装置搭建场景中，这类紧凑型主控板的结构适配性往往决定了整套装置的集成效率。不同于常规尺寸的开发板，这款迷你型主控板在结构设计阶段就把空间利用率放在首位，板载元件的排布完全围绕紧凑安装的需求展开，主控芯片放置在板身中部区域，四周预留足够的走线空间同时，把常用的外接接口沿板边排布，既避免接线时和其他板载元件产生干涉，也能在多板叠装时减少走线弯折半径。

　　从实际使用场景来看，这类迷你主控板常被嵌入到小型机器人关节控制模块、桌面级传感采集节点、学生课程设计的小型智能装置里，很多时候安装空间是被严格限制在狭小的设备腔体内部，所以板身的外形尺寸做了收窄处理，两侧的排针引脚采用等间距排布，引脚间距严格遵循通用插接件标准，既可以直接插在标准面包板上做快速原型验证，也能通过排针焊接到定制载板上，实现和其他功能模块的硬连接。板端预留的USB接口采用沉边设计，接口端面和板边齐平，当开发板嵌入设备外壳时，USB接口可以直接对齐外壳上的开孔，不需要额外加转接线，减少了装配环节的零件数量。

　　板载的电源输入接口做了防反插结构设计，接口的极性标识直接做在丝印层，和接口位置紧邻，装配接线时不需要额外对照说明书就能确认接线方向，避免电源接反烧毁板载元件。板上的两个功能按键放置在靠近USB接口的一侧，按键的高度略高于板上最高的元件高度，当开发板安装在外壳内部时，按键可以直接贴合外壳上的按键帽，不需要额外加长按键推杆，也不会因为外壳公差导致按键卡滞。

　　设计阶段针对安装边界做了多轮校核，板身四个角没有布置过高的元件，预留了标准的安装孔位，孔位的间距匹配常用的小型塑料固定柱规格，可以直接用铜柱或者塑料螺柱固定在设备的安装基面上，安装孔周围做了露铜处理，接地引脚可以通过安装铜柱和设备外壳连通，提升整体的抗干扰能力。排针引脚的伸出长度做了严格控制，当板身通过排针插接在载板上时，板底和载板之间预留了2mm左右的间隙，既可以避免板底焊点和载板走线短路，也能给板底的贴片元件留出足够的散热空间，长时间运行时不会因为间隙过小导致热量堆积。

　　从结构适配的角度来说，这款主控板的元件高度差控制在合理范围内，最高的电源接插件放置在板身一端，不会遮挡其他元件的拆装空间，后期如果需要更换板上的贴片元件，烙铁头可以顺利接触焊点，不会被周边过高的元件挡住操作空间。板身的边缘做了圆角处理，没有尖锐的直角毛刺，在手工装配时不会划伤操作人员，也能避免在嵌入设备腔体时刮伤腔体内的导线绝缘层。

　　在多模块组合使用的场景下，这款迷你主控板的尺寸可以和常用的小型传感模块、驱动模块实现尺寸匹配，叠装时整体的外轮廓不会出现突出的部分，整套控制单元可以做成规整的长方体结构，方便嵌入到各类定制化的小型智能设备中。板上的状态指示灯放置在板边靠近排针的位置，当开发板安装在透明外壳或者带指示灯开孔的外壳内时，运行状态可以直接通过外壳观察到，不需要额外引出指示灯。

　　针对不同的安装场景，这款主控板既可以采用螺柱固定的硬连接方式，也可以采用背胶粘贴的方式固定在光滑的安装面上，板身背面没有突出的焊点，所有贴片元件的焊点都做了整平处理，背面平整性良好，粘贴时不会因为焊点突出导致板身倾斜，保证接口和外壳开孔的对齐精度。在接线空间的预留上，每个外接接口周围都留出了足够的手指操作空间，插拔接线时不需要使用特殊的镊子工具，手工就能完成接线操作，提升了现场装配和后期维护的效率。
