CREE XHP50A大功率LED照明模块结构设计

　　做户外照明结构选型的时候，经常会碰到需要兼顾光效、安装适配性与供电匹配的光源组件需求，这次还原的XHP50A大功率LED模块，就是针对中高功率户外与便携照明场景做的结构复刻。先从实际应用场景说起，这类光源模块最常出现在高杆路灯的灯盘模组里，单颗模块就能提供千流明级的光输出，多颗阵列排布后就能覆盖体育场、大型建筑外立面泛光的照明需求，除此之外，便携探照灯、应急照明装置、高空作业台的固定照明位也会选用这类模块，核心是它的基板集成度高，不需要额外做复杂的散热转接就能满足持续点亮的热管理要求。

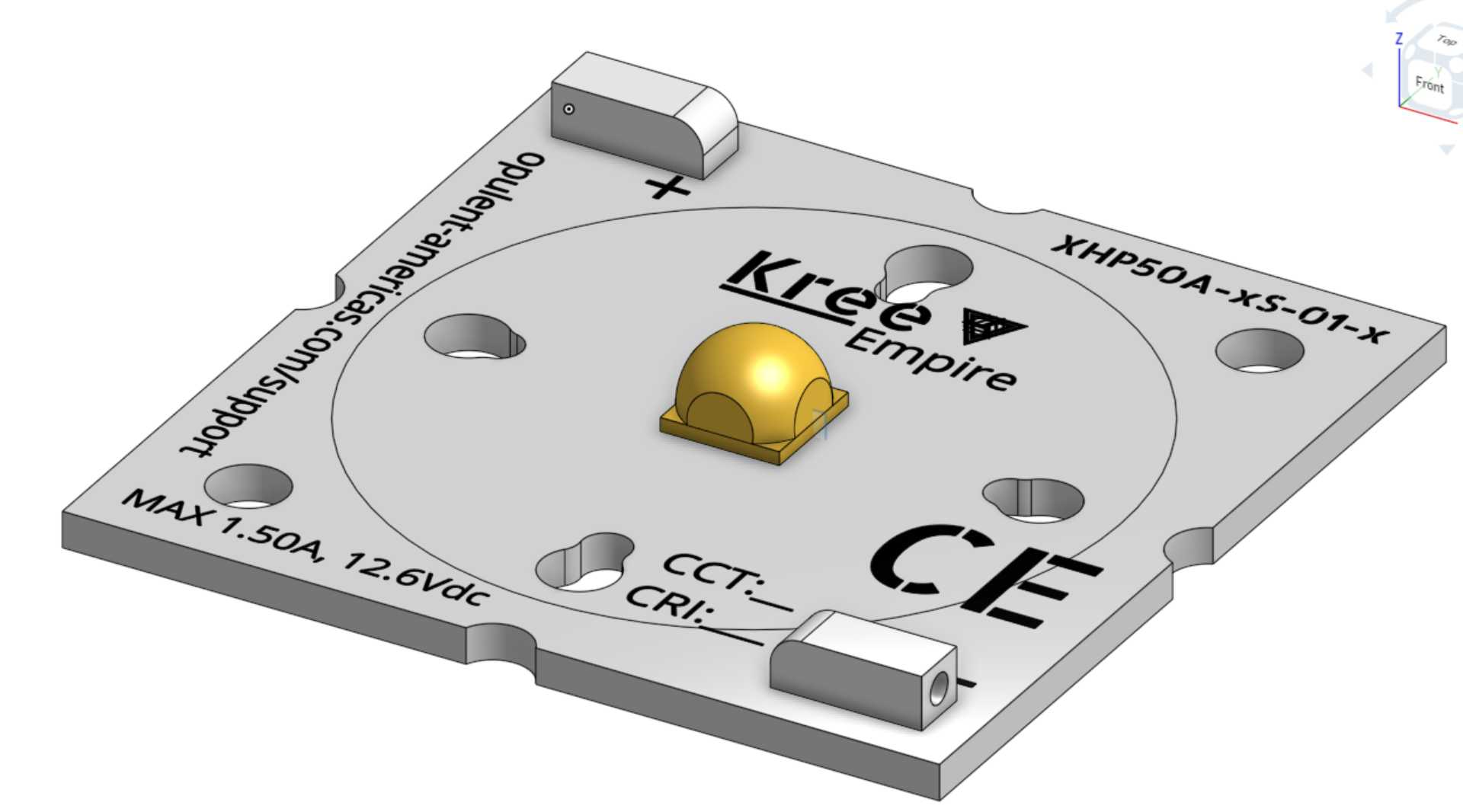

　　从结构设计的思路来看，整个模块采用方形带安装缺口的基板设计，四个角位预留的沉头安装孔，是直接匹配市面通用的M2.5固定螺丝规格，安装孔的位置公差控制在±0.1mm，能直接适配常规路灯模组的铝基板安装位，不需要额外做转接板加工。基板两侧的焊盘做了凸起的绝缘挡边设计，正负极标识直接丝印在基板表面，生产焊接的时候能避免焊锡溢出造成正负极短路，挡边的高度刚好和焊锡堆焊后的高度齐平，不会干涉后续透镜或者反光杯的安装贴合。中间的LED灯珠采用半球形硅胶透镜封装，透镜的出光角度做了120度的泛光设计，如果需要做聚光效果，直接在基板上加装对应角度的TIR透镜即可，透镜安装位的定位缺口刚好和基板上的两个定位孔对齐，装配的时候不需要额外做对位调整，能大幅减少产线装配的对位时间。

　　基板表面的丝印信息除了正负极标识，还标注了额定工作参数，最大工作电流1.5A、额定工作电压12.6V，配套驱动选型的时候可以直接匹配对应输出参数的恒流驱动，不需要额外做参数换算。基板的材质采用铝基覆铜板设计，厚度1.6mm，导热系数能达到2.0W/m·K，灯珠工作时产生的热量可以直接通过基板传导到后部的散热壳体上，持续点亮时灯珠结温能控制在安全阈值内，不会因为过热出现光衰过快的问题。基板边缘做了0.5mm的倒角处理，装配的时候不会刮伤配套的防水密封圈，户外使用时能保证IP65级的防水要求，密封圈的安装槽位如果是配套设计的话，直接沿着基板外轮廓做0.8mm深的凹槽即可，刚好能卡住基板边缘，不会出现移位。

　　再说到安装边界的细节，整个模块的总厚度控制在3.2mm，其中灯珠透镜突出基板表面的高度是1.6mm，设计配套反光杯或者透镜的时候，内腔的净空高度只要预留2mm以上就不会出现刮蹭透镜的问题。基板两侧的供电焊盘宽度是3mm，过流能力能满足2A的持续通电要求，即使短时间过载使用也不会出现焊盘过热脱落的问题。基板上预留的CCT、CRI标识位，是生产时用来标注色温、显色指数参数的位置，不同批次的光源可以通过丝印区分，后续维护更换的时候能直接匹配对应参数的替换件，不会出现色温不一致导致的照明光斑色差问题。

　　实际做整灯装配的时候，这类模块不需要额外做绝缘处理，铝基板背面贴好导热硅胶片后直接锁附在散热壳体上即可，锁附螺丝的扭矩控制在0.3N·m，不会因为扭矩过大导致基板变形开裂。如果是用在便携照明设备上，还可以在基板和散热壳体之间加一层0.2mm的石墨散热片，进一步提升横向导热能力，避免长时间高功率点亮时灯珠位置出现局部热点。针对高空使用的高杆灯场景，模块的抗振动性能也做了适配，所有焊盘的附着力都满足10g加速度的振动测试要求，不会因为长期风振出现焊盘脱焊、灯珠脱落的问题。
