汽车发动机排气进气歧管结构设计

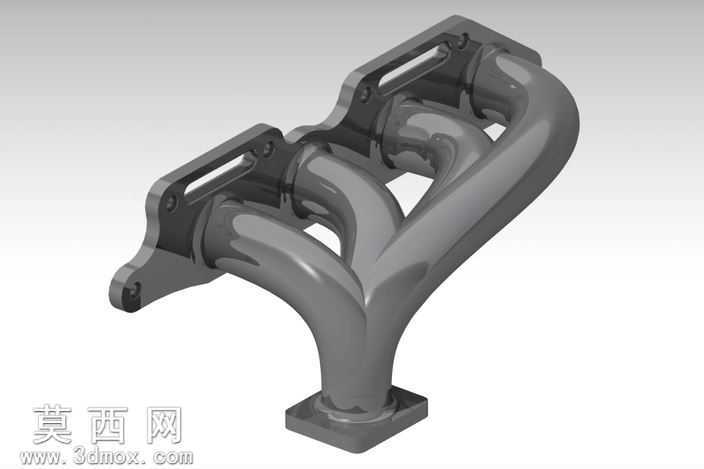

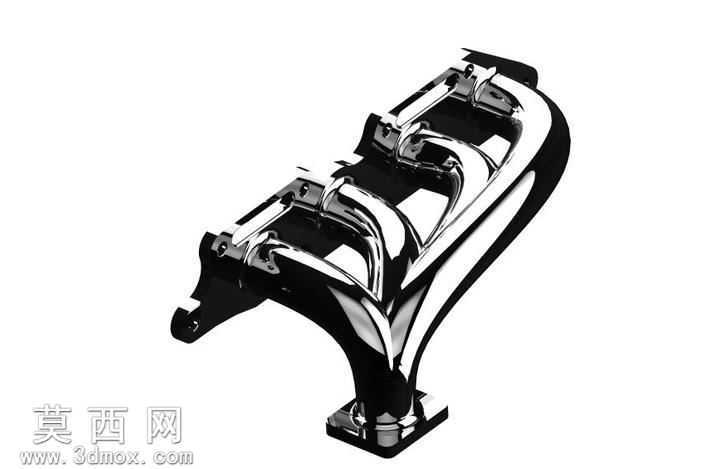

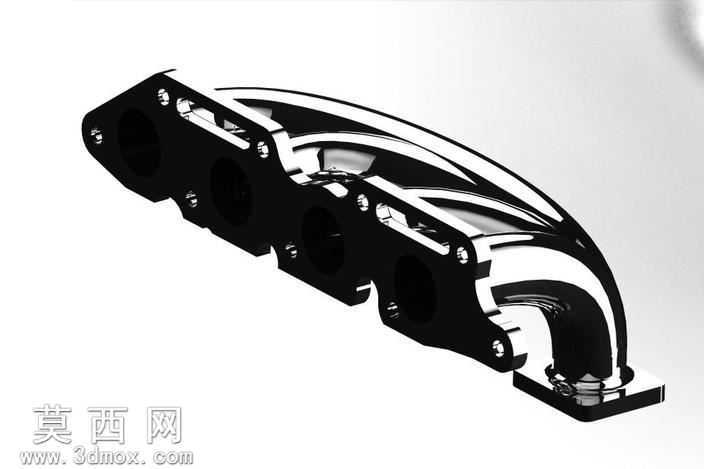

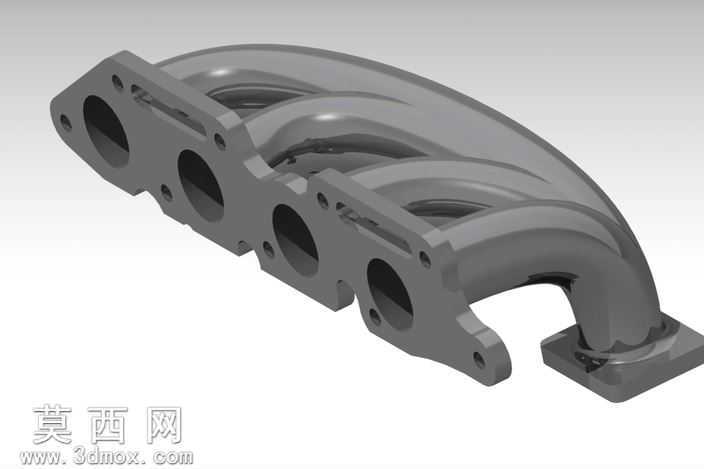

本作品为汽车动力系统配套的排气进气歧管三维建模作品，建模过程依托三维设计软件完成整体结构的搭建，首先从管路的流体走向逻辑入手，确定四支进气支路与单支排气总管的连接路径，保证各支路的长度差控制在合理区间，兼顾各缸排气的均匀性要求。建模阶段先绘制各安装法兰的基准草图，明确法兰上的安装孔位、定位槽的尺寸参数，两个侧置安装法兰预留了长圆形调节安装孔，可适配一定范围内的安装位置偏差，底部总管连接法兰为方形结构，设置了均匀分布的固定点位，保证与下游排气组件的连接密封性。管路部分采用扫掠建模方式生成基础曲面，对各支路交汇的位置做了平滑的圆角过渡处理，避免管路内壁出现突兀的折角，减少气流通过时的阻力与紊流产生，同时对管路外壁做了等厚处理，还原金属铸造歧管的真实壁厚特征。材质渲染阶段选用了高温铸钢的材质效果，调整金属材质的粗糙度与反射参数，还原铸钢件表面略带哑光的金属质感，同时对安装面做了轻微的平整度区分，体现机加工安装面与铸造毛坯面的质感差异。结构设计上充分考虑了实际使用的需求，管路的弯曲半径经过反复调整，既保证了气流的顺畅通过，也兼顾了发动机舱内的安装空间限制，法兰与管路的连接位置做了加强筋过渡处理，提升整体结构的抗振强度，避免发动机运行过程中因振动导致的连接部位开裂问题。整体建模过程严格遵循机械零件的设计规范，所有安装孔位、连接尺寸都参考通用车用歧管的标准参数设定，模型的曲面连续性良好，没有出现破面、重叠面等建模问题，既可以作为机械结构学习的参考案例，也可用于相关零部件的设计验证、装配干涉检查等场景，完整还原了这类进排气部件的典型结构特征，清晰展现了多支路汇流管路的建模思路与结构设计要点。
