弹簧造型创意文字结构设计方案

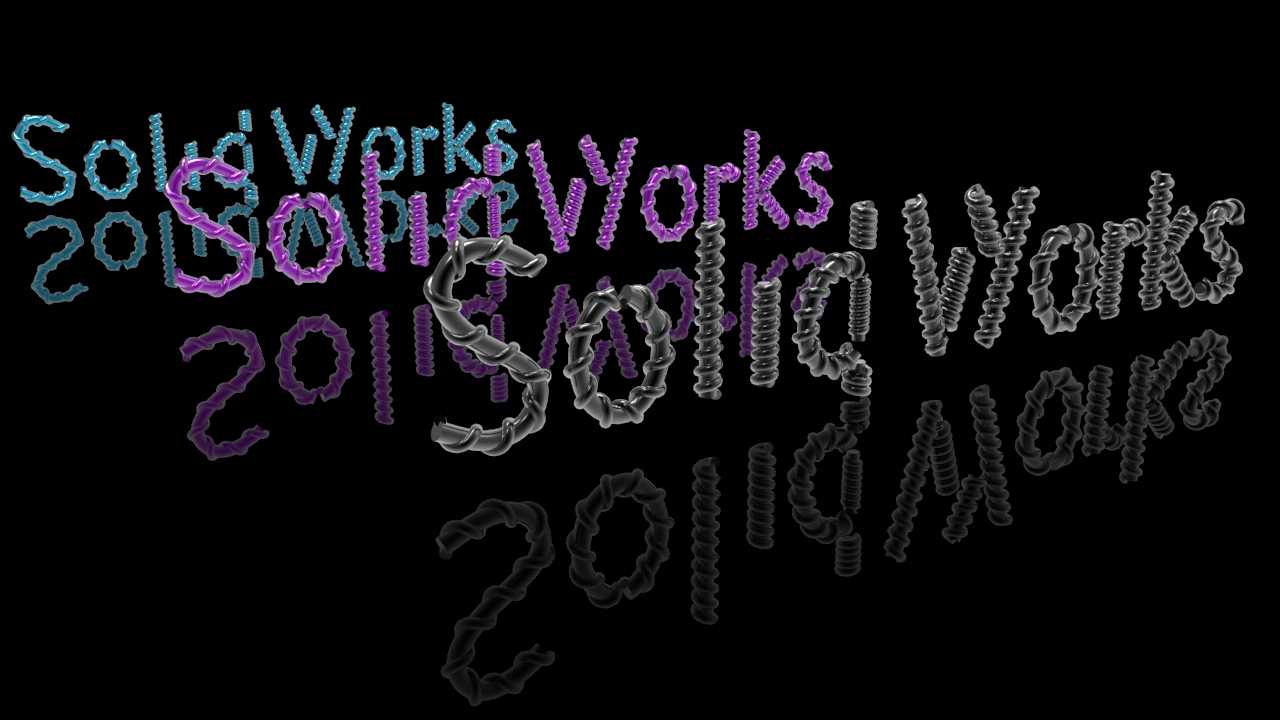

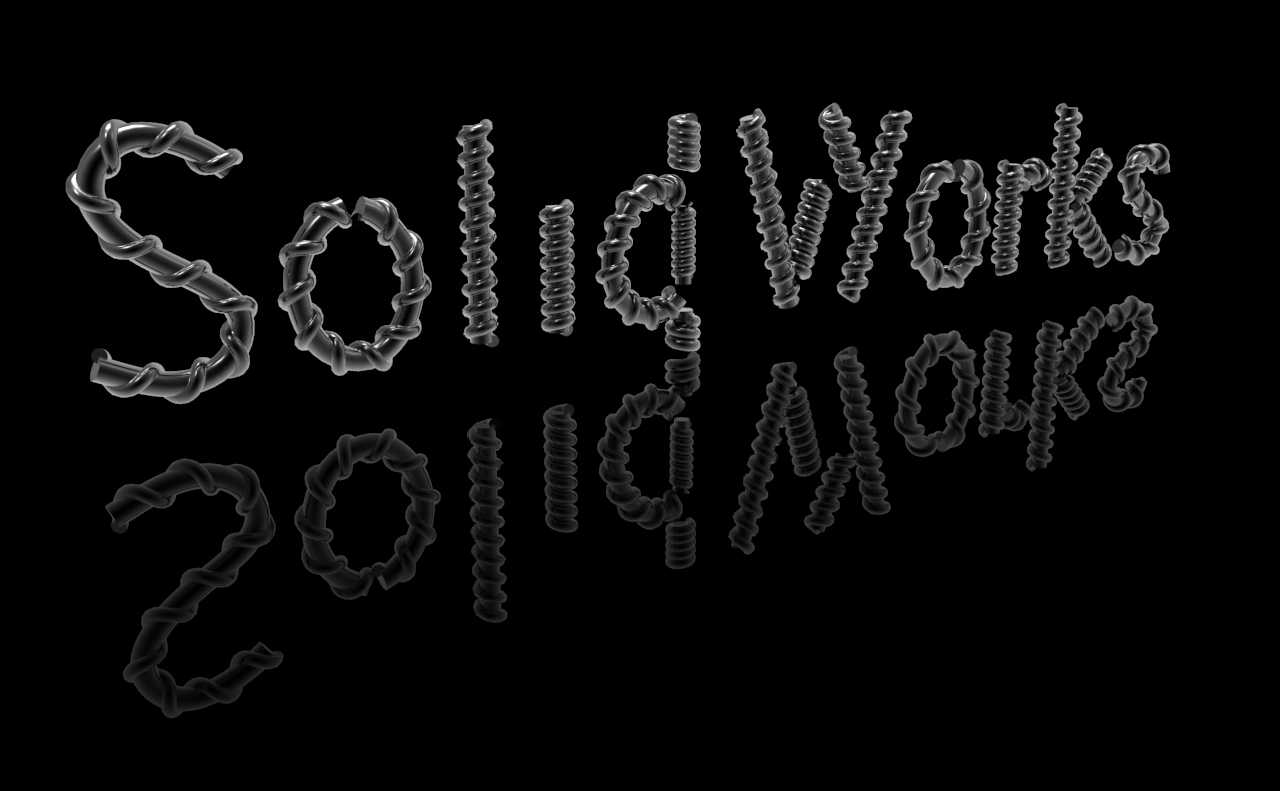

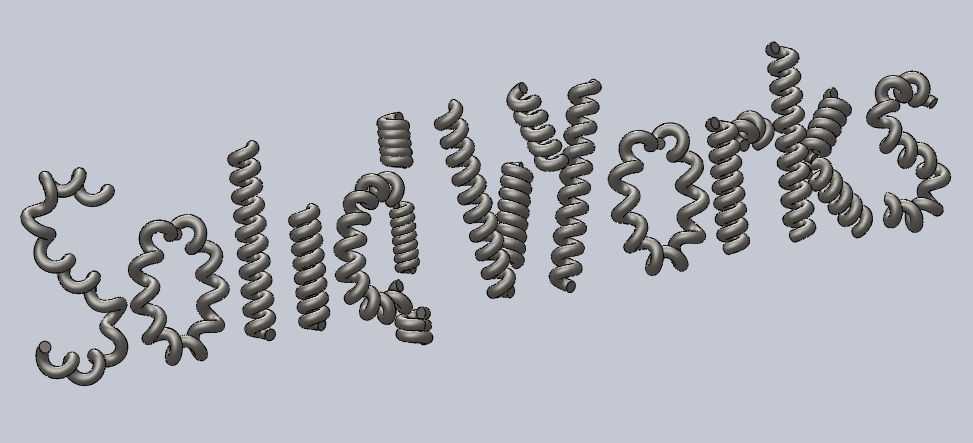

　　在日常的机械结构设计工作里，弹簧类构件的建模是很多从业者接触频率极高的内容，常规的圆柱螺旋压缩、拉伸弹簧建模逻辑相对固定，只需要确定线径、中径、有效圈数、支撑圈数这些核心参数，通过螺旋线配合扫描特征就能快速生成，但这类标准化建模的思路，很难覆盖到特殊造型弹性构件、创意结构展示类的设计需求。这次的弹簧造型创意文字结构，本质上是把常规弹簧的螺旋扫描逻辑做了路径维度的拓展，不再局限于规则圆柱、圆锥面上的螺旋路径，而是把文字轮廓作为螺旋路径的排布基准，让每一段螺旋线都贴合文字的笔画走向，最终形成用连续弹簧构件拼接出文字形态的特殊结构。

　　从实际应用场景来看，这类结构并非直接用于常规的机械承载、缓冲场景，更多是用于工业设计展示、机械主题文创产品开发、教学演示场景——比如机械类展会的主题展示装置、SolidWorks软件建模教学的进阶案例、机械主题的桌面装饰摆件，甚至可以作为弹性结构异形路径排布的验证样件，用来测试非规则路径下螺旋扫描特征的成型质量，排查路径曲率突变位置的特征报错、实体畸变问题。

　　设计思路上，首先要处理的是文字轮廓的曲线提取，常规输入的文字矢量轮廓存在很多细碎的拐点、曲率不连续的位置，如果直接沿着原始轮廓排布螺旋线，很容易在尖角位置出现螺旋线自交、扫描特征失败的问题，所以第一步需要对文字轮廓做样条曲线拟合，把尖锐的折角做小半径圆角过渡，保证整个路径的曲率变化连续，没有曲率突变的死点。之后的螺旋线排布，不能直接套用常规弹簧的固定螺距参数，因为文字笔画存在宽窄变化，在笔画较窄的位置，螺距要适当缩小，避免弹簧构件超出笔画轮廓边界，在笔画较宽的位置，可以适当放大螺距，保证整体视觉上弹簧的疏密程度一致，不会出现局部过密或者过疏的问题。

　　表面处理的环节，需要对扫描生成的弹簧实体做连续曲率的圆角过渡，尤其是螺旋线和路径基准面衔接的位置，不能出现生硬的棱边，否则渲染出来的效果会缺乏金属弹簧的质感，这部分的处理逻辑和常规弹簧的端部并圈、磨平处理有共通之处，只是因为路径是异形的，需要逐段检查端部的衔接质量，避免出现实体穿透、面重叠的问题。相交曲线的运用是整个建模过程里的核心技巧，当螺旋路径沿着文字曲面排布时，需要通过相交曲线提取弹簧实体和文字基准面的交线，用来校验弹簧的排布是否完全贴合文字轮廓，有没有出现偏出轮廓的部分，相比直接肉眼观察调整，用相交曲线做校验的精度更高，能把轮廓偏差控制在0.1mm以内，保证最终成型的结构能清晰辨识出文字形态。

　　从安装边界和尺寸控制的角度，这类创意弹簧结构的整体外轮廓尺寸，需要根据实际使用场景确定，如果是用于桌面摆件，整体长宽尺寸控制在200mm*150mm以内比较合适，单段弹簧的线径选择2mm，既能保证结构有足够的弹性支撑力，不会因为自身重量出现形变垮塌，也不会因为线径过粗导致文字笔画显得臃肿，辨识难度上升。如果是用于展会的大型展示装置，线径可以放大到10-15mm，整体尺寸按照展示空间等比例放大，这时候需要额外考虑大尺寸弹簧的自身形变问题，在每段弹簧的内部增加隐形的支撑肋，避免长跨度的弹簧段因为重力出现下垂，破坏整体的文字造型。

　　实际建模过程里，很多新手容易犯的错误是直接沿着平面文字轮廓做螺旋扫描，最后生成的弹簧是完全平铺在平面上的，缺乏立体层次感，正确的处理方式是给文字轮廓增加一定的厚度方向偏移，让螺旋线在垂直于文字平面的方向也有小幅的起伏，让整个弹簧文字结构有2-3mm的立体厚度，不管是3D打印做实物还是做渲染效果图，都能呈现出更好的立体感。另外在扫掠特征的参数设置里，要注意控制轮廓的扭转角度，避免弹簧沿着路径出现不必要的自转，导致每一圈弹簧的朝向不一致，出现表面凹凸不平的问题，这部分可以通过添加路径法向约束，让弹簧的圆形截面始终垂直于螺旋路径的切线方向，保证整个弹簧构件的截面一致性。

　　这类异形弹簧结构的建模练习，本质上是对基础扫描、螺旋线、曲线拟合这些基础建模命令的拓展运用，很多从业者觉得这类创意建模和实际工业设计脱节，但实际上在做一些特殊的弹性连接结构、异形密封件、随形弹性支撑结构的时候，用到的建模逻辑和这个创意文字弹簧是完全一致的——都是先确定异形的排布路径，再根据路径的曲率变化调整螺距、线径参数，通过相交曲线校验轮廓贴合度，最后处理端部衔接和表面质量。掌握了这类非规则路径的螺旋构件建模方法，再去做诸如异形管道的密封弹簧、随形夹具的弹性支撑件、曲面贴合的弹性缓冲垫这类工业零部件的时候，就不会出现特征建模失败、轮廓不贴合的问题，能大幅提升复杂结构的建模效率。
