后盖产品注塑成型模具结构设计方案

项目分类:注塑模图纸 发布时间:2021-11-04 ID:360081
  • 后盖产品注塑成型模具结构设计方案
  • 后盖产品注塑成型模具结构设计方案
  • 后盖产品注塑成型模具结构设计方案
  • 后盖产品注塑成型模具结构设计方案
  • 后盖产品注塑成型模具结构设计方案
  • 后盖产品注塑成型模具结构设计方案

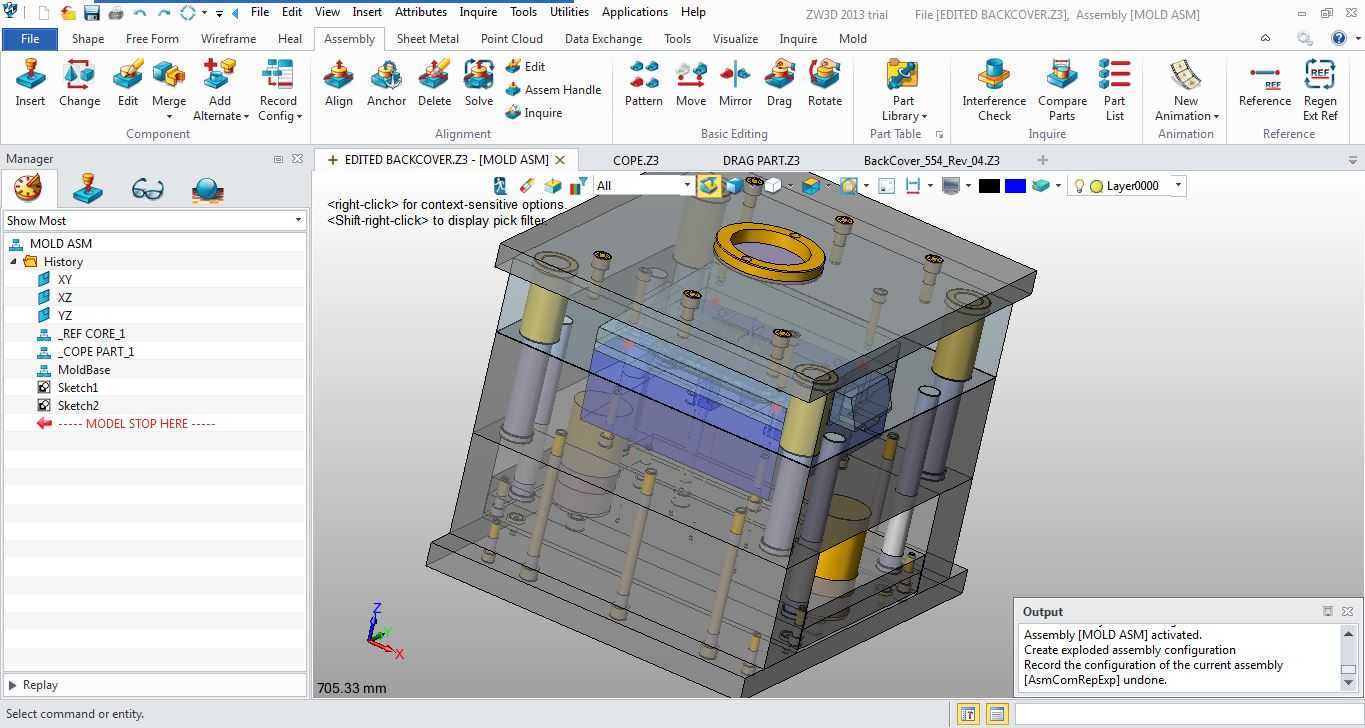

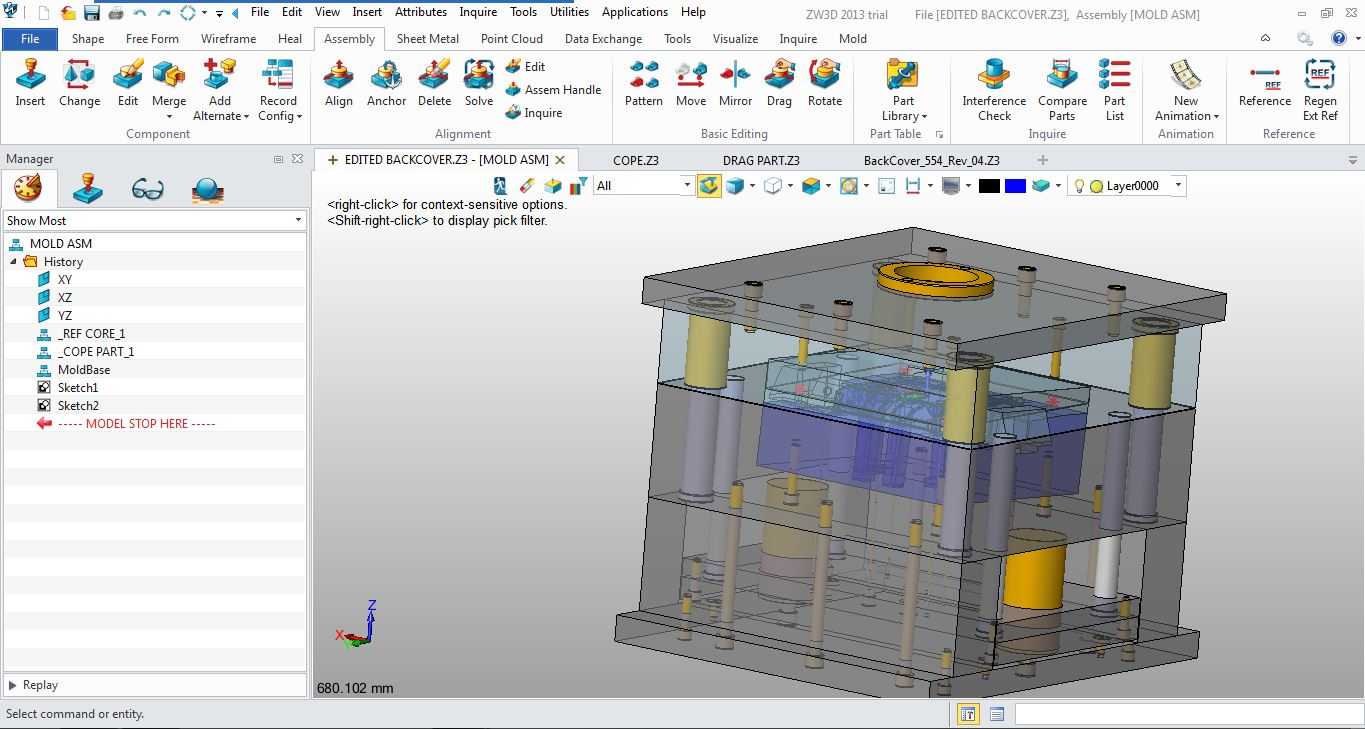

  这套模具针对消费电子类后盖产品的批量注塑成型需求开发,适配常规卧式注塑机的安装接口,模架整体采用标准龙记模坯规格,长宽尺寸控制在350mm*400mm区间,闭合总高度280mm,可适配锁模力120T至160T的常规注塑设备,安装时定位圈与注塑机射嘴中心同轴度需控制在0.02mm以内,避免射胶偏移产生披锋。模具采用两板模直浇口进胶方案,浇口设置在产品背面中心位置,可减少熔接痕的产生,同时保证型腔内熔体填充的平衡性,避免后盖薄壁区域出现缺胶、缩痕等成型缺陷。动定模的分型面贴合产品后盖的轮廓边线设计,在产品边缘的卡扣位置做了0.3mm的插穿封胶结构,配合周边连续的溢料槽设计,可有效减少飞边的产生,降低后续人工修边的工作量。

  导向系统采用四根直径30mm的导柱配合自润滑导套,导柱安装时设置1.5mm的预导向段,合模过程中可提前修正动定模的位置偏差,避免型腔碰擦损伤,在模具四角额外设置了零度定位块,保证长期量产过程中分型面的贴合精度,减少产品错位的不良率。冷却系统围绕型腔与型芯分别布置独立循环水路,水路直径8mm,距离型腔壁的距离保持在12mm至15mm区间,水路间距控制在25mm左右,保证模温均匀性控制在±3℃以内,可有效缩短成型周期,同时减少产品因冷却不均产生的翘曲变形,针对产品背面的凸台结构,型芯侧采用铍铜镶件做局部冷却,避免厚胶位置出现缩孔。顶出系统采用顶针配合顶块的组合顶出方案,在产品的加强筋、卡扣位置设置直径2mm的扁顶针,

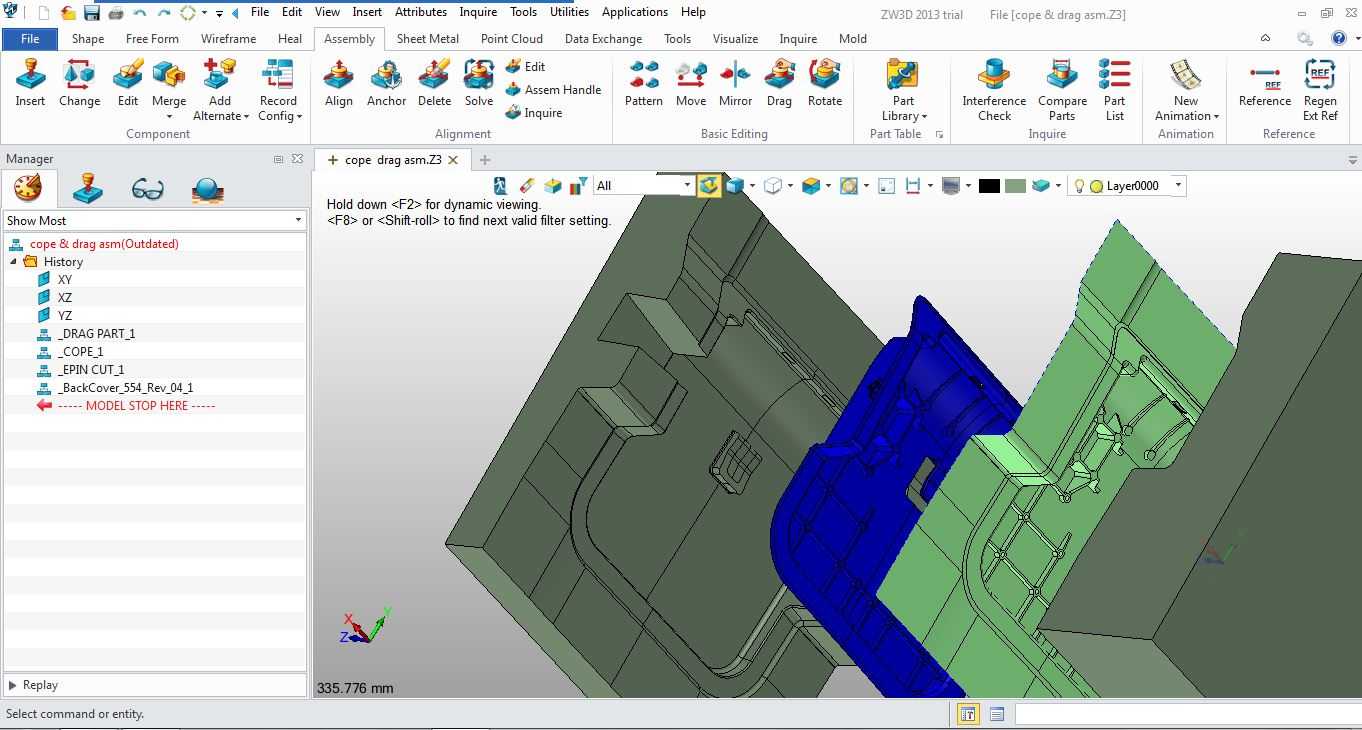

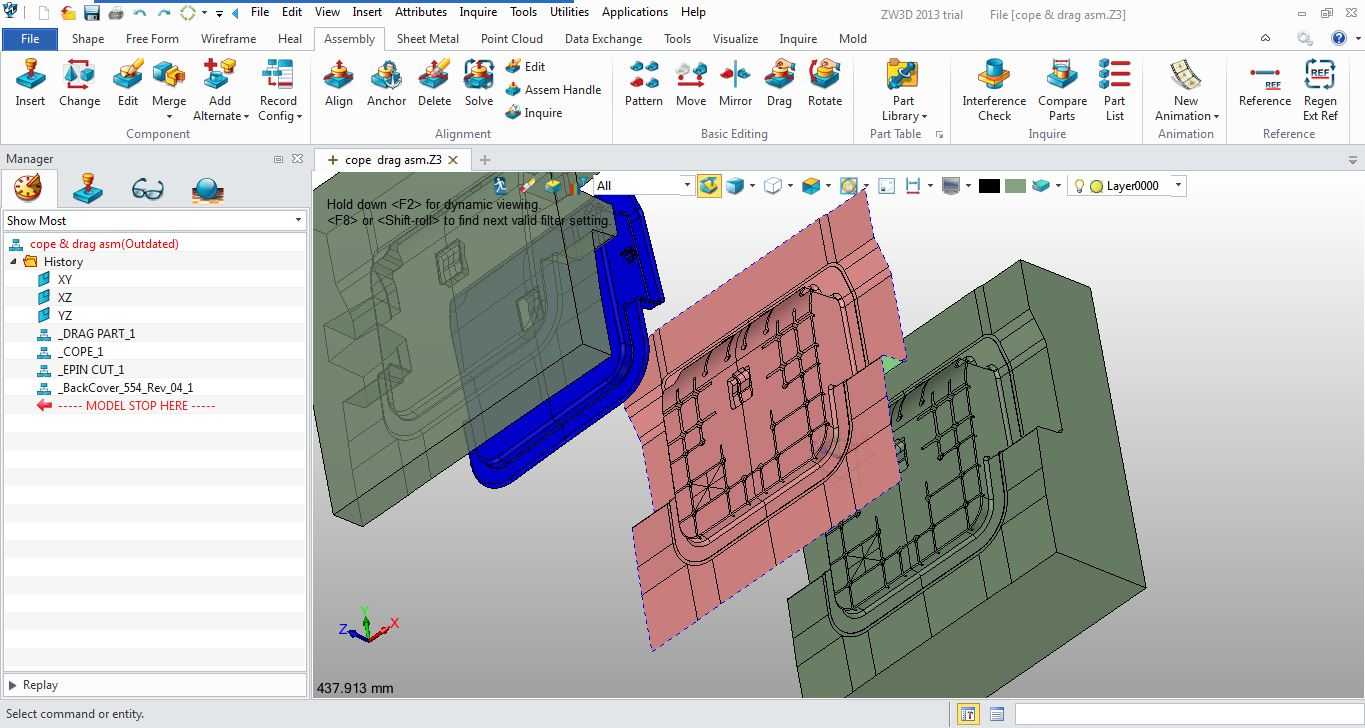

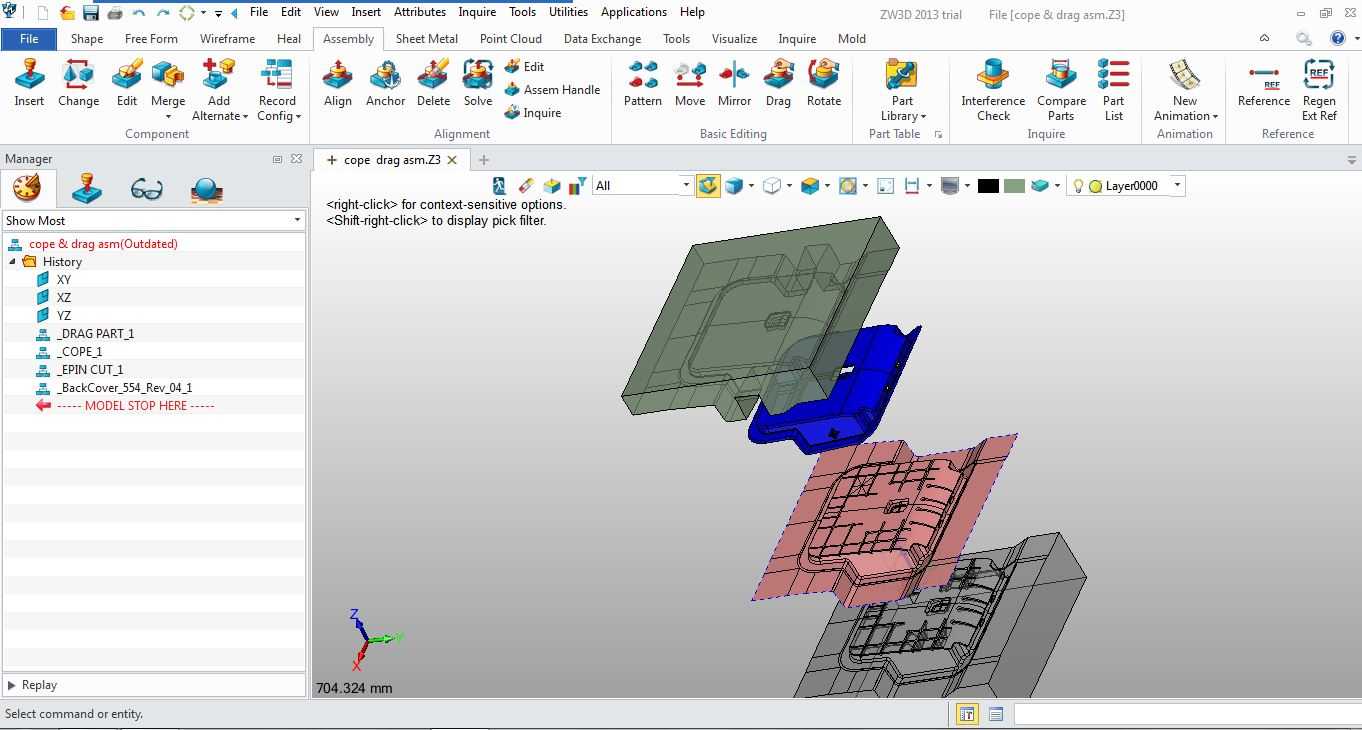

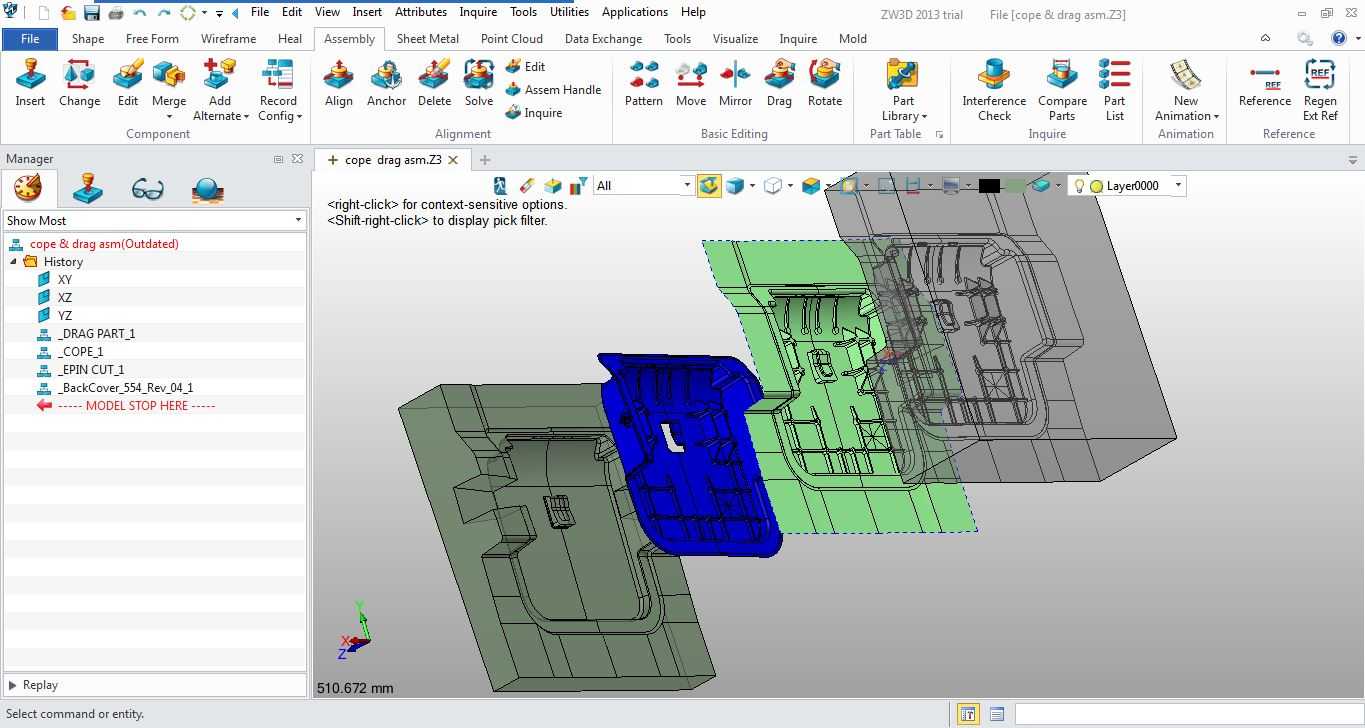

  产品平面区域设置直径6mm的圆顶针,顶针排布避开产品外观面区域,顶出行程设置为60mm,保证产品顶出时受力均匀,不会出现顶白、顶穿的缺陷,顶出板配备行程开关,可实时反馈顶出复位状态,避免合模时顶针未复位造成模具压伤。模具的COPE与DRAG结构分别对应定模侧与动模侧的成型组件,定模侧固定型腔镶件,动模侧固定型芯与顶出组件,开模时动模后移,产品包紧型芯留在动模侧,到达设定开模行程后注塑机顶杆推动顶出板完成产品脱模,整个动作逻辑适配常规注塑机的时序控制,无需额外改装设备即可直接上机生产。这套模具的成型零件均采用预硬S136钢材,淬火硬度达到HRC48-52,表面抛光至镜面级别,可保证产品后盖的外观面光洁度要求,减少后续表面处理的工序,

  所有活动配合位置均做了氮化处理,提升耐磨性能,保证模具量产寿命可达30万模次以上。在实际生产场景中,这套模具可适配ABS、PC+ABS等常用塑胶原料的成型,通过调整射胶参数、保压压力与冷却时间,可稳定生产厚度1.2mm至2mm的后盖产品,产品尺寸公差可控制在±0.05mm以内,满足消费电子产品的装配精度要求。模具的维护拆解也做了针对性设计,所有成型镶件均采用挂台固定方式,更换镶件时无需拆解整个模架,可快速完成维修换件,减少停机时间,水路接口采用标准快插接头,适配车间常规冷却水连接管路,气顶、复位杆等易损件均采用标准件规格,可直接采购替换,降低备件库存压力。
