通用电气设备安装固定支架结构设计

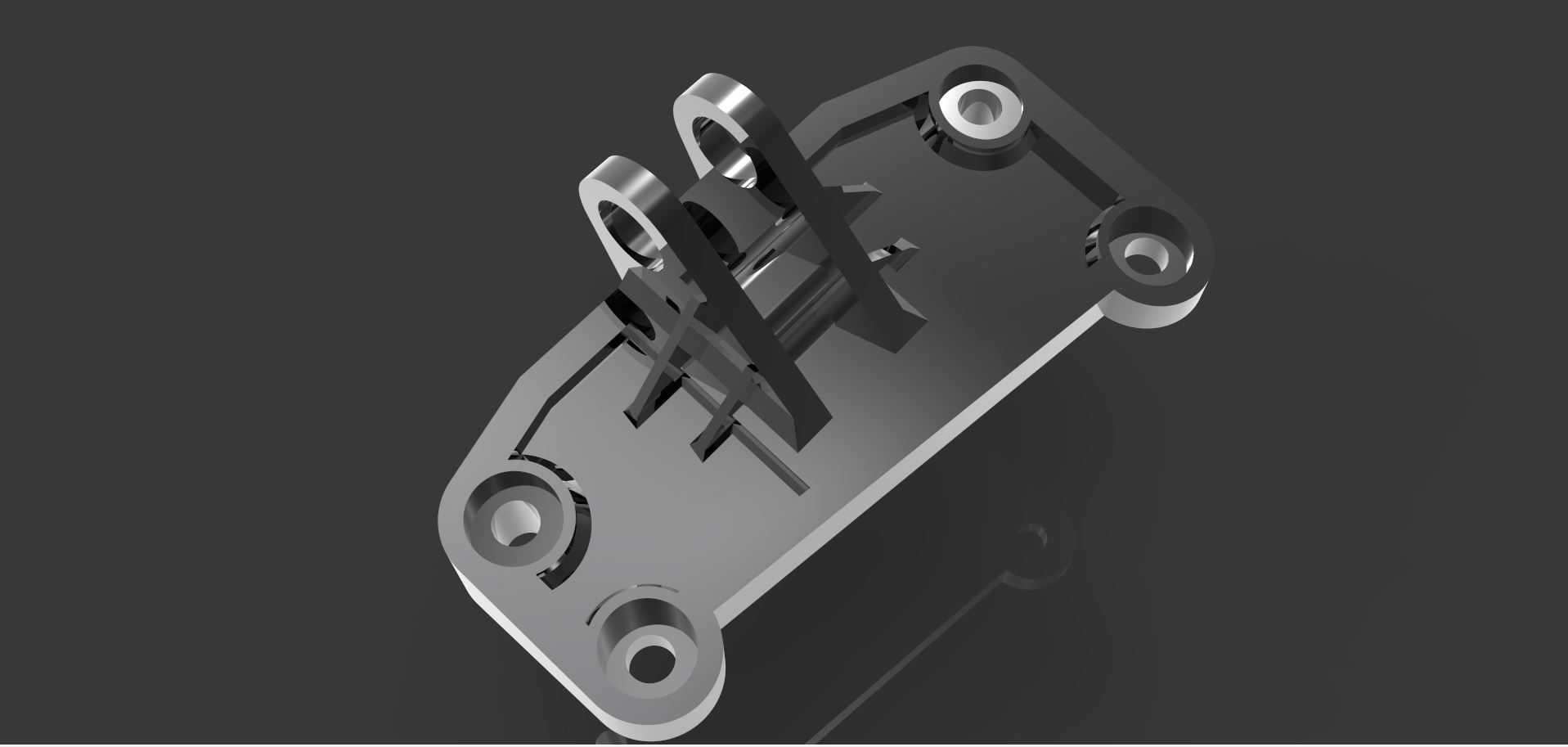

　　这款支架主要面向通用电气类设备的安装固定场景，在低压配电柜体内部、工业控制终端安装位、小型电气模组集成工位都能适配使用，核心作用是为对应电气功能模块提供稳定的承载支撑，同时预留足够的走线避让空间，避免线束与金属结构件长期摩擦造成绝缘层破损。从结构细节来看，底座采用一体化铣削成型的板式结构，四个角位设置了带沉台的通孔安装位，沉台深度刚好覆盖标准内六角圆柱头螺钉的头部高度，安装完成后螺钉端面不会突出支架底座平面，不会干涉后续相邻模组的贴装排布，四个安装孔的孔位公差按照H7级精度设计，能兼容M4、M5两种常用的电气安装螺钉规格，适配不同厚度的安装基板。底座上方的支撑立臂采用双侧对称式结构，两个带通孔的铰接耳位同轴度控制在0.02mm以内，

　　既可以通过穿装销轴实现对应电气模块的角度微调，也能直接穿装螺栓完成刚性固定，立臂与底座的衔接位置做了渐变式的加强筋过渡，没有采用直角拼接的结构，能有效降低注塑或者铣削加工过程中的应力集中问题，长期承受交变载荷时也不会出现衔接处开裂的情况。在设计过程中，首先梳理了现有同类型支架的常见失效问题：旧款支架多采用单侧立臂支撑，模块安装后长期受振动影响容易出现立臂歪斜，铰接孔位磨损过快；安装孔位没有做沉台设计，螺钉突出后容易刮伤线束；底座与安装面之间没有预留避让槽，平面度误差稍大就会出现安装翘曲。针对这些问题，这款支架调整了整体受力路径，将模块的载荷通过双侧立臂均匀分散到底座的四个安装点位，底座背面设置了0.3mm深度的网格状避让槽，

　　即使安装基板表面存在少量焊渣、凸起毛刺，也能保证支架与安装面贴合紧密，不会出现虚位晃动。从安装边界尺寸来看，底座整体长宽控制在80mm*45mm范围内，整体高度不超过35mm，不会占用过多的柜内安装空间，立臂之间的预留间隙为12mm，能适配厚度在10mm以内的电气模块安装耳位，铰接孔的直径为6mm，兼容标准的销轴与螺栓规格。支架的边缘全部做了R1.5的圆角处理，没有尖锐的毛刺棱角，现场安装作业时不会划伤操作人员的手部，也不会割破接触到的线束保护层。在实际选型使用时，这款支架可以直接替换原有同安装尺寸的老旧支架，不需要重新在安装基板上打孔，适配性较强，对于需要经常调整安装角度的小型电气模块，

　　双侧铰接耳的结构也能保证转动过程中不会出现卡滞，长期转动磨损后也因为双侧受力均匀，不会出现单侧磨损过量导致的模块倾斜问题。另外支架的底座平面上预留了两个小型的定位凸点，安装时可以先将凸点卡入安装基板上预冲的定位孔内，不需要人工手扶对位就能快速完成螺钉锁紧，能有效提升现场装配的作业效率，减少对位偏差导致的孔位错位问题。
