钻削设备配套钻速箱壳体结构设计

　　在台式钻床、立式钻床、多轴钻削专机以及便携钻孔动力头的传动系统中，钻速箱是承担转速切换、扭矩传递的核心承载部件，其壳体结构的设计合理性直接影响整套钻削设备的运行稳定性、齿轮啮合精度以及长期服役的可靠性。不同于通用减速箱的固定速比输出逻辑，钻速箱需要适配不同孔径、不同材质工件的钻削工艺需求，在多组传动齿轮的配合下实现多档位转速输出，因此壳体的内腔布局、轴系安装位的同轴度控制、壳体自身的刚性储备都有别于普通传动箱体。

　　从实际应用场景来看，这类钻速箱常配套在小型台钻用于五金零件的钻孔、扩孔、铰孔工序，也会集成在专用钻削工位上完成批量零件的固定孔位加工，部分便携钻孔动力头也会采用轻量化的同结构钻速箱，满足现场装配、维修环节的钻孔作业需求。钻削作业过程中，刀具接触工件瞬间会产生较大的轴向冲击载荷，同时齿轮啮合传递扭矩时会对箱体安装位产生持续的径向作用力，这就要求壳体在设计时既要兼顾轻量化需求，又要保证足够的结构刚性，避免轴系受力后出现偏移导致齿轮偏磨、轴承过早失效的问题。

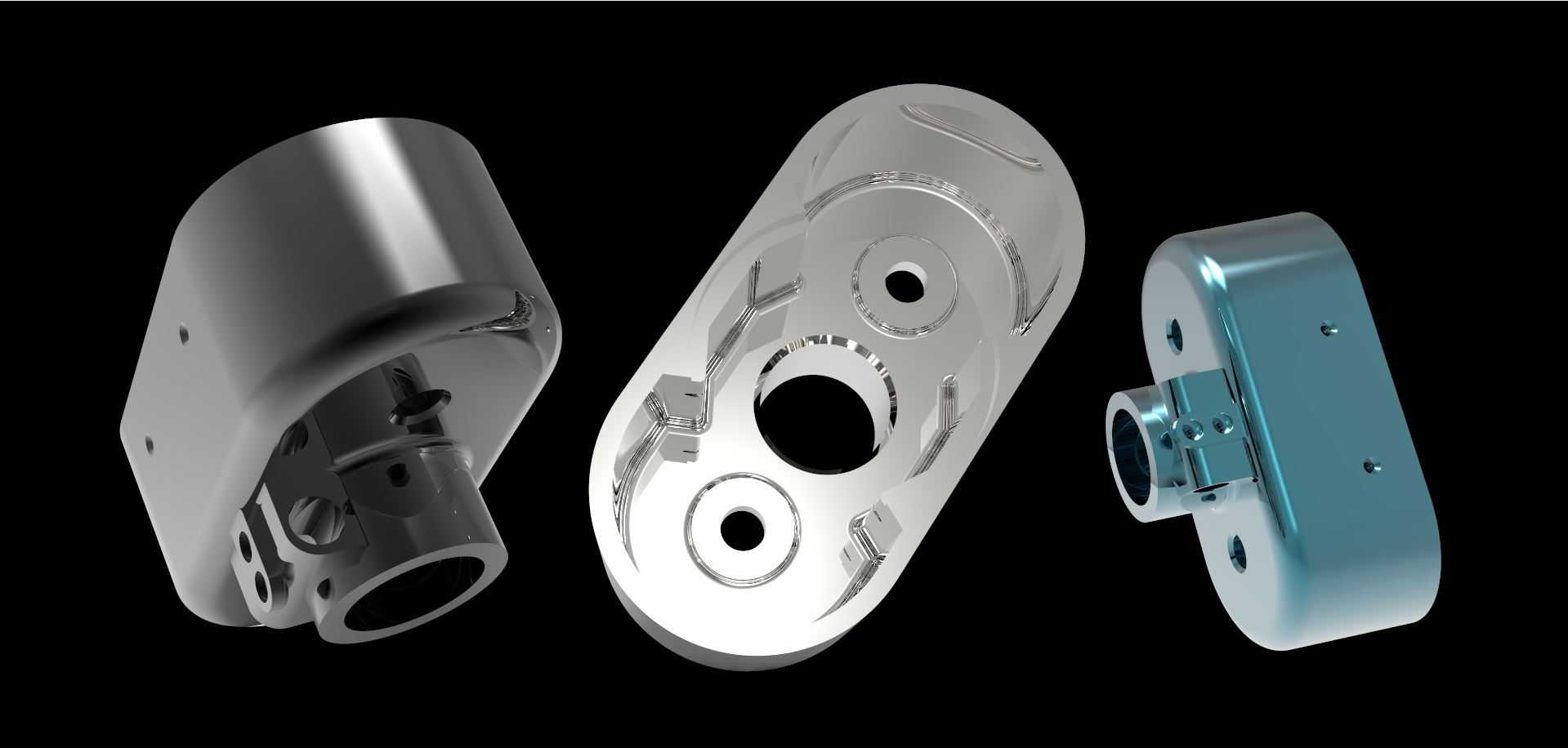

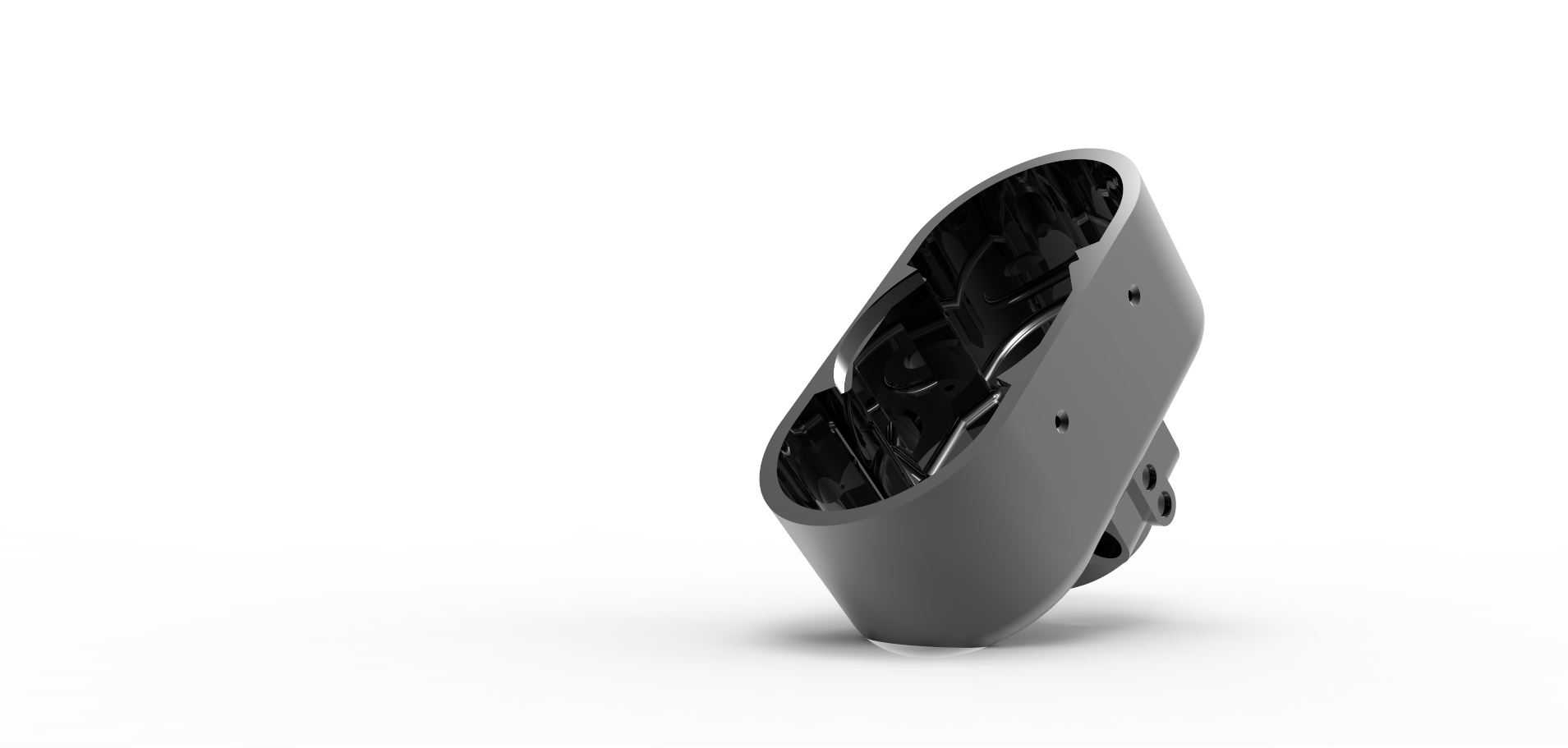

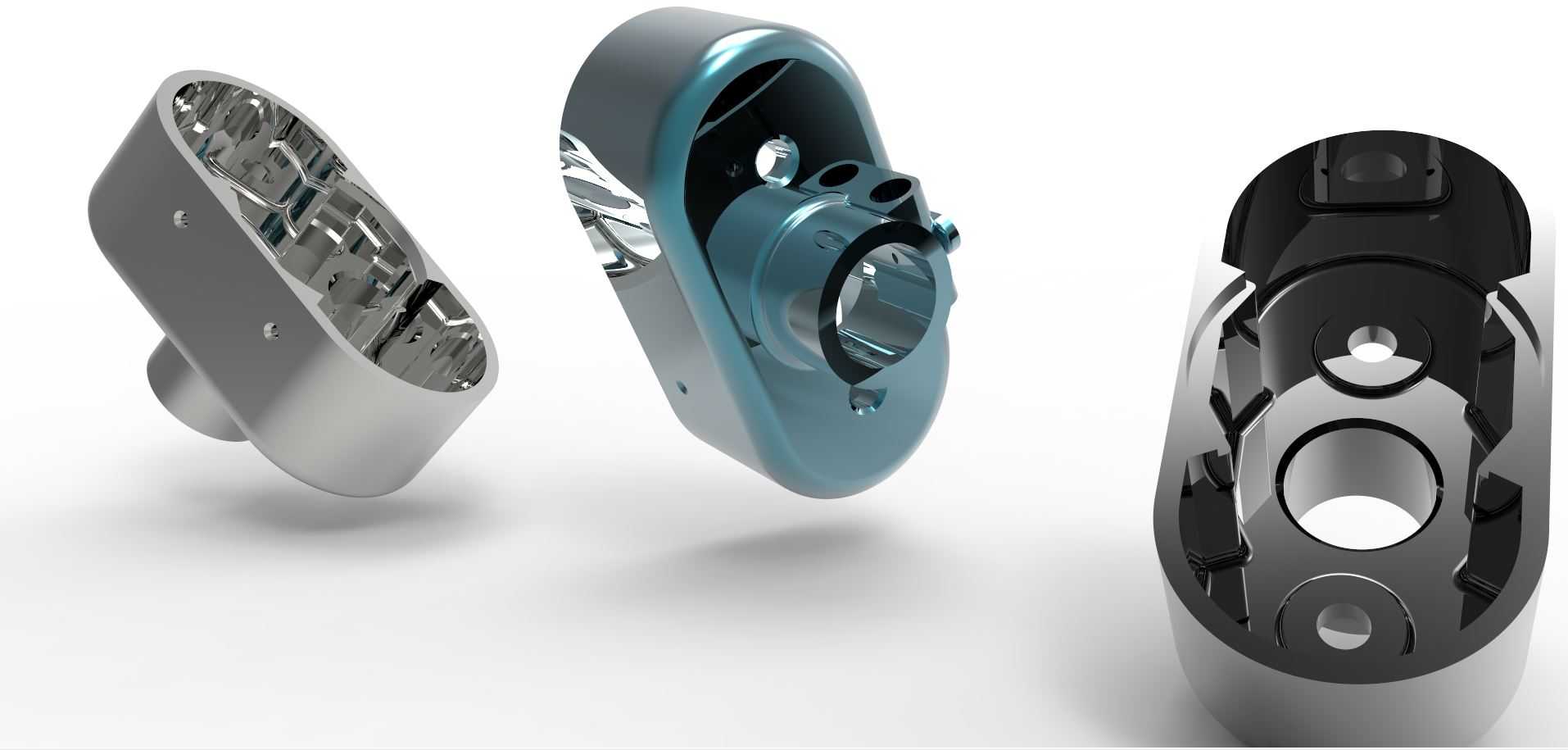

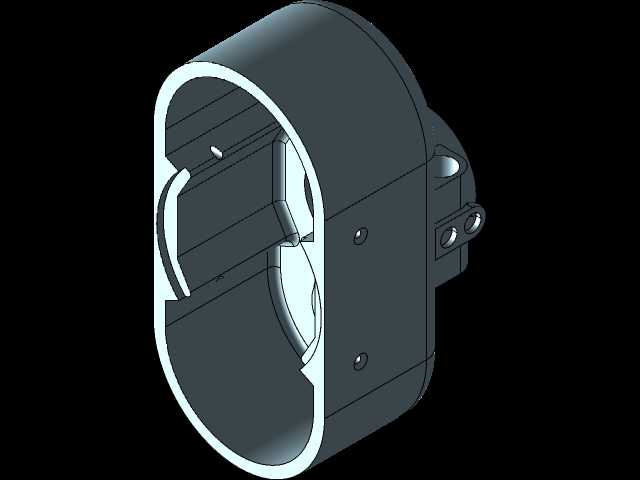

　　该钻速箱壳体采用剖分式结构设计，主体分为主腔体与侧端盖两个核心部分，主腔体为长圆形的封闭容腔，能够容纳多组平行布置的传动齿轮轴，内腔的加强筋沿着轴系受力方向布置，在不额外增加壳体壁厚的前提下提升了腔体的抗变形能力。壳体上的轴承安装位采用阶梯孔设计，不同直径的轴承位同轴度公差控制在IT7级以内，保证传动轴安装后不会出现卡滞、运转偏心的问题，同时轴承位外侧预留了密封件安装槽，可适配骨架油封或者O型密封圈，防止箱体内的润滑油泄漏，同时阻挡外部钻削产生的金属碎屑、切削液进入箱体内部破坏传动部件。

　　从安装边界来看，壳体的外侧预留了与动力头滑座、设备机架连接的安装凸台，凸台上的安装孔位采用沉孔设计，连接螺栓安装后不会突出壳体表面，避免与周边的进给机构、防护结构产生干涉。壳体的输入轴端位于侧部凸起的轴座位置，可直接连接驱动电机的输出轴或者皮带传动的从动轮，输出轴端位于壳体前端的同轴轴座位置，可直接装夹钻夹头或者连接刀具接杆，输入与输出轴的中心距经过精确核算，既保证齿轮啮合的合理侧隙，又能控制整个箱体的外形尺寸，让整套钻削动力头的结构更加紧凑，减少在设备上的安装占用空间。

　　设计过程中需要重点考虑内腔的齿轮避让空间，不同档位齿轮切换时的滑移行程要在腔体内预留足够的余量，避免齿轮滑移过程中与壳体内壁发生剐蹭，同时腔体底部预留了润滑油的存油空间，油位高度刚好浸没最低位齿轮的齿根位置，保证齿轮运转时能够带动润滑油实现飞溅润滑，让所有啮合齿轮、轴承位置都能得到充分的润滑，减少长期运转的磨损。壳体的外壁上设置了多个观察与维护结构，包括油位观察孔、换油螺塞位置，日常维护时不需要完全拆解箱体就能完成润滑油更换、油位检查的操作，降低设备的维护成本。

　　在细节处理上，壳体的所有棱边都做了圆角过渡，避免应力集中导致的壳体开裂问题，尤其是安装凸台与腔体主体连接的位置，采用了渐变的圆角过渡，能够有效分散钻削冲击产生的应力。侧端盖与主腔体的连接面采用了精加工的密封平面，平面度公差控制在0.02mm以内，连接螺栓均匀布置在结合面的周边，保证端盖安装后结合面的压力均匀，不会出现局部密封不严导致的漏油问题。同时壳体上预留了拨叉机构的安装过孔，用于安装转速切换的操纵机构，操纵杆的伸出位置设置在便于操作人员操作的壳体侧上方，不需要额外增加传动杆件就能完成转速档位的切换，操作更加便捷。

　　从实际使用的角度出发，这种结构的钻速箱壳体既能够满足小批量五金加工场景下的频繁变速钻削需求，也能适配自动化钻削工位的长时间连续运转要求，紧凑的外形尺寸让它可以灵活集成在不同的专用设备上，合理的刚性设计与密封结构能够有效降低设备的故障概率，延长整套传动系统的服役周期。
