轻量化拓扑优化金属连接支座结构设计

　　在高端装备的结构连接场景中，这类经过拓扑优化的金属支座，往往承担着多载荷路径下的载荷传递与定位安装作用，常见于航空航天机载设备安装、赛车底盘连接、高端工业机器人关节基座这类对自重与结构强度有双重严苛要求的应用场景。不同于传统等壁厚、经验式设计的支座结构，该构件在设计阶段就完全围绕实际工况的载荷边界展开，先明确四类核心载荷工况：水平向外8500lbf载荷、垂直向上8000lbf载荷、42度倾斜方向9500lbf载荷、5000lbf扭转载荷，所有结构材料的分布都沿着主应力迹线排布，没有多余的冗余材料区域。从结构的安装边界来看，构件底部设置了四个带沉孔的安装凸台，凸台端面为精加工贴合面，安装时可通过螺栓与基座实现刚性定位，

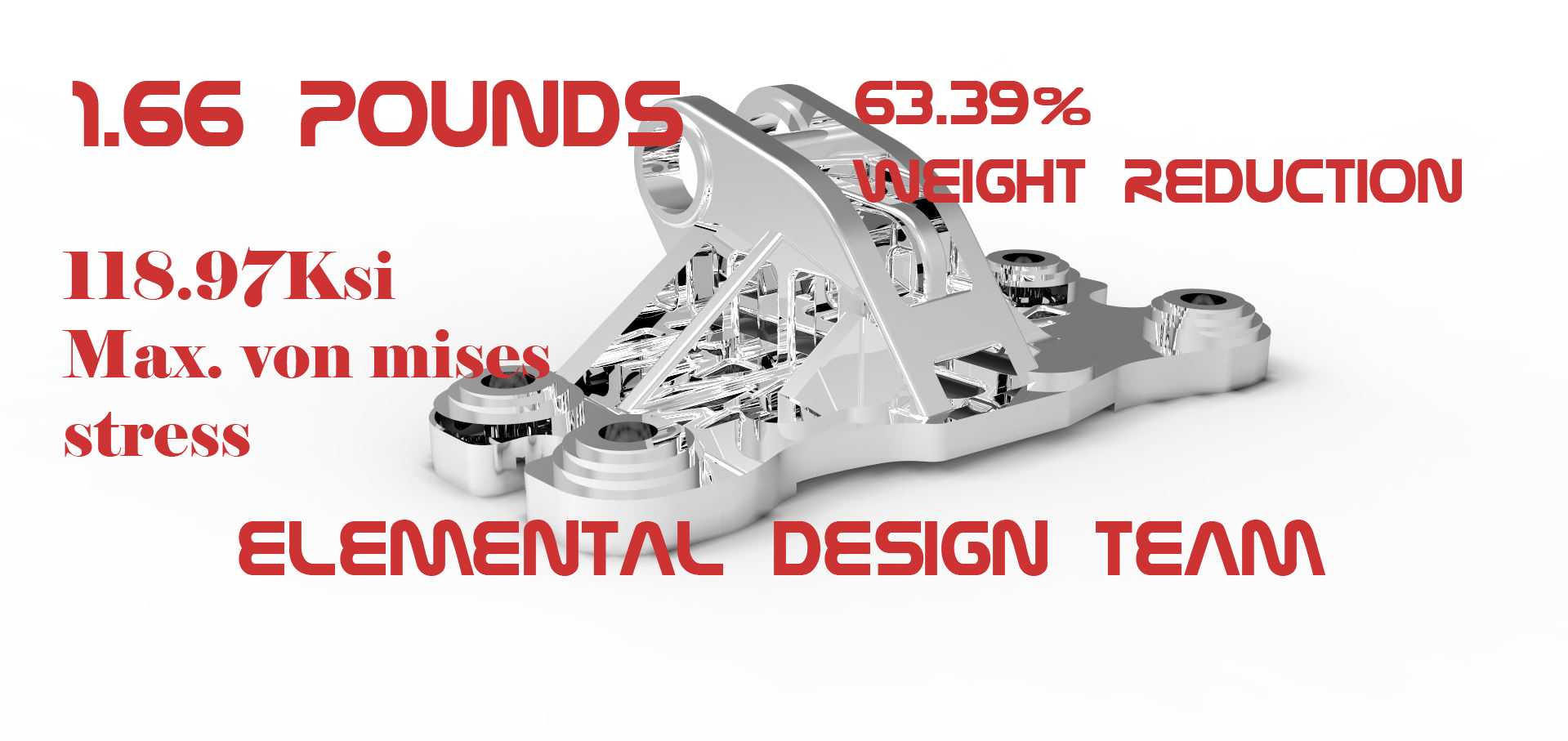

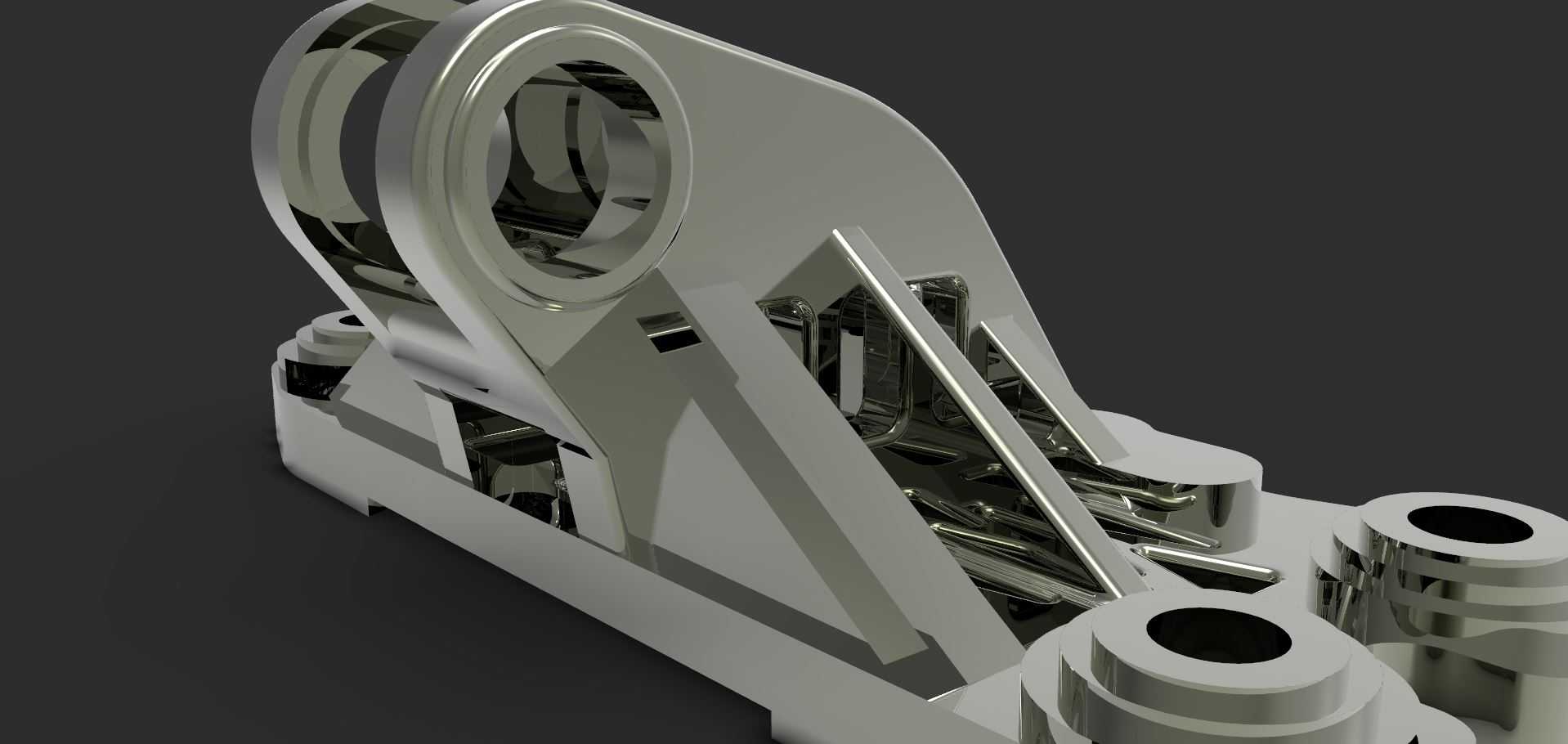

　　凸台周边做了局部加厚处理，避免螺栓预紧力造成的局部压溃变形；上部的连接接口采用一体化成型的铰接耳座结构，耳孔的同轴度、端面垂直度都按照精密装配的公差要求设计，可直接与配套的销轴类零件配合，无需额外加工装配基准。设计过程中，先通过有限元仿真对初始设计域进行迭代计算，把非主承力路径上的材料逐步去除，最终实现63.39%的减重效果，整体重量控制在1.66磅，同时保证所有工况下的最大冯·米塞斯应力控制在118.97Ksi以内，远低于所选金属材料的屈服强度阈值，预留了足够的安全裕度。从结构细节来看，所有的材料过渡区域都采用了大圆角平滑过渡，没有尖锐的直角转角，从根源上降低了应力集中系数，避免交变载荷下的疲劳裂纹萌生；

　　镂空的筋条结构并非随意排布，每一条筋的走向都对应着特定载荷下的力流传递方向，既保证了各个方向的抗弯、抗扭刚度，又最大化去除了不参与承力的材料。网格划分阶段采用0.08英寸的单元尺寸对整体结构进行离散，保证仿真计算的精度能够准确捕捉局部应力的分布情况，针对安装凸台、铰接耳孔这些应力集中的关键区域，还进行了局部网格加密，确保仿真结果与实际受力情况的偏差控制在工程允许范围内。这类拓扑优化结构的设计逻辑，完全跳出了传统机械设计“经验留料、宁大勿小”的思路，在满足所有装配、强度、刚度要求的前提下，把每一处材料的承载潜力都发挥到极致，对于移动类装备来说，每一克的自重降低都能直接转化为有效载荷的提升或者能耗的降低，

　　这也是当前精密机械结构设计的核心发展方向之一。在实际装配过程中，该构件的安装贴合面不需要额外加装调整垫片，四个安装孔的位置度公差能够保证与基座的快速适配，上部铰接部位的间隙可以通过配套的公差配合设计控制在合理范围，不会出现装配卡滞或者间隙过大造成的冲击问题。结构的外表面没有多余的工艺凸台，所有的镂空区域都预留了足够的工具操作空间，后期进行表面处理、探伤检测时都能够顺利覆盖所有表面区域，不会出现工艺死角。针对扭转载荷的作用特点，结构内部的筋条特意设置了交叉排布的抗扭构型，能够有效抵消扭矩作用下的截面变形，避免扭转载荷造成的连接部位错位。在垂直载荷作用下，底部到上部耳座的主承力筋采用了连续变截面设计，从安装面到连接部位截面逐步过渡，保证力流传递的平顺性，不会出现刚度突变造成的局部应力陡增。倾斜载荷作用下，对应方向的斜向筋条直接将载荷传递到对角的两个安装凸台上，把集中载荷分散到多个安装点，降低单个螺栓的承载负荷。
