滑板支架轮组结构三维设计

项目分类:通用机械零部件 发布时间:2021-11-04 ID:360175
  • 滑板支架轮组结构三维设计
  • 滑板支架轮组结构三维设计
  • 滑板支架轮组结构三维设计
  • 滑板支架轮组结构三维设计
  • 滑板支架轮组结构三维设计
  • 滑板支架轮组结构三维设计
  • 滑板支架轮组结构三维设计
  • 滑板支架轮组结构三维设计
  • 滑板支架轮组结构三维设计
  • 滑板支架轮组结构三维设计
  • 滑板支架轮组结构三维设计
  • 滑板支架轮组结构三维设计
  • 滑板支架轮组结构三维设计

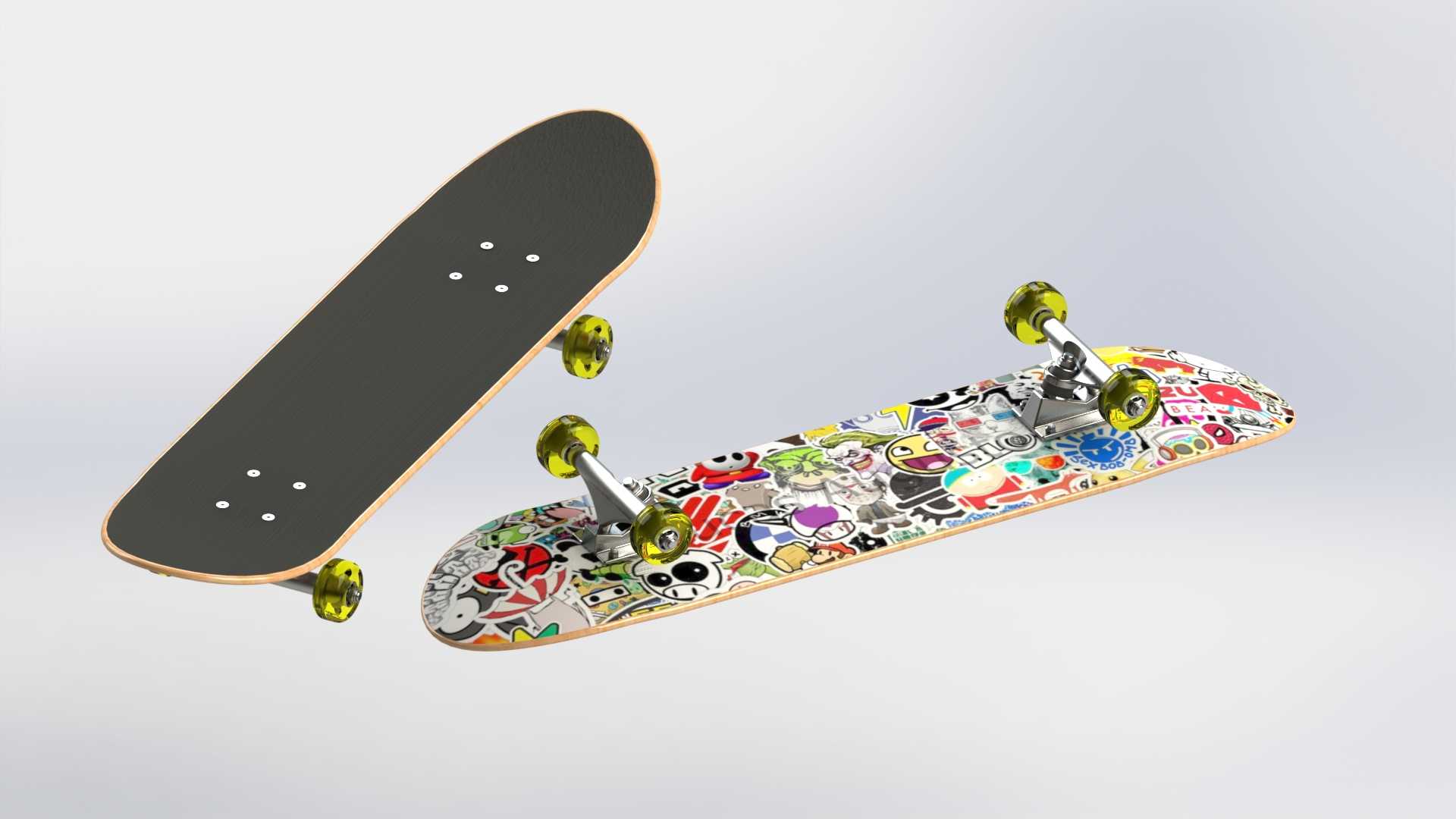

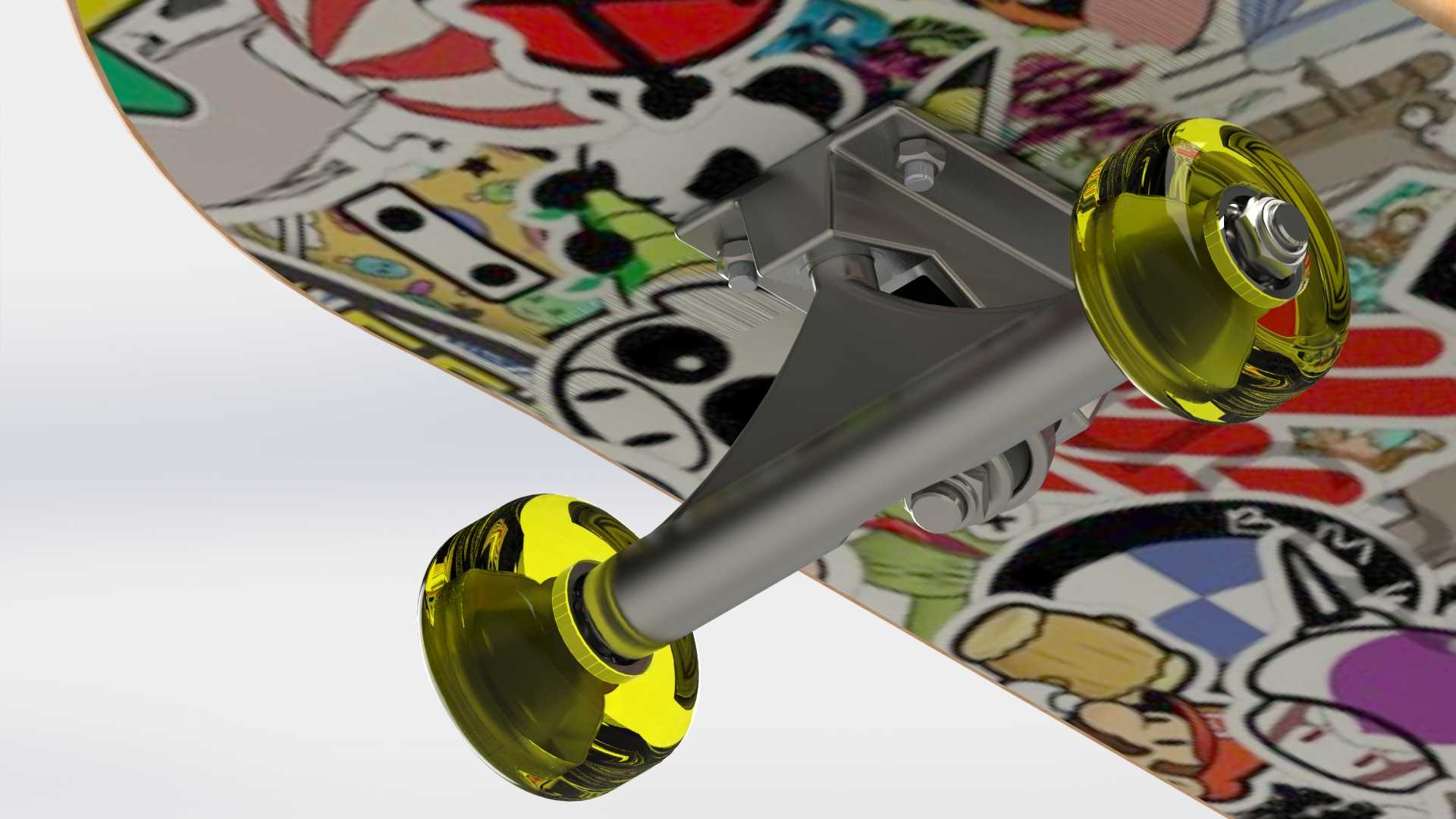

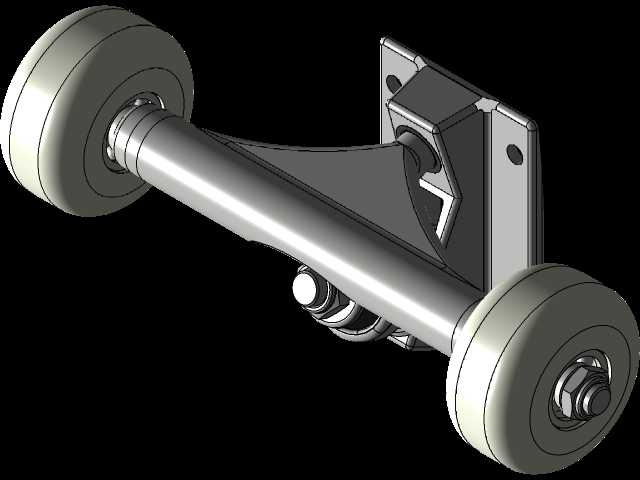

  这套滑板轮组与支架的三维结构,核心服务于街头滑板、日常刷街、特技动作等各类滑板运动场景,是滑板承载人体重量、传递转向力、缓冲路面冲击的核心功能部件。整套结构的设计首先围绕受力传递逻辑展开,支架主体采用压铸铝合金的等效结构建模,主桥体采用倾斜式枢轴孔设计,枢轴轴线与板面安装平面呈预设倾角,这个角度直接决定了滑板的转向灵敏度——倾角越大转向越灵活,适合街式特技动作,倾角越小滑行越稳定,适合长距离刷街,本次建模选取的是街式滑板通用的倾角参数,兼顾灵活度与高速滑行的稳定性。

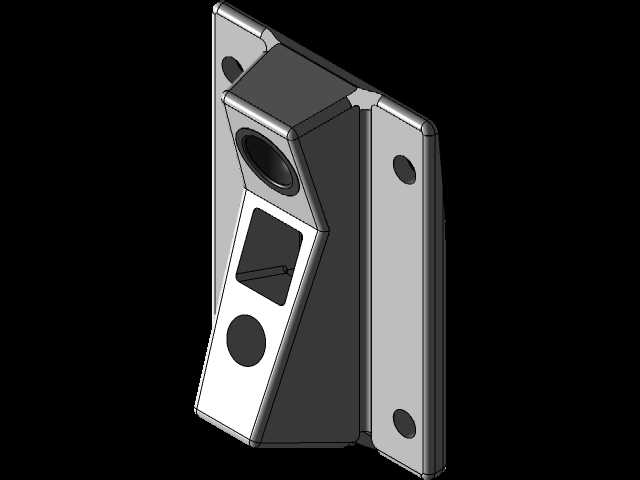

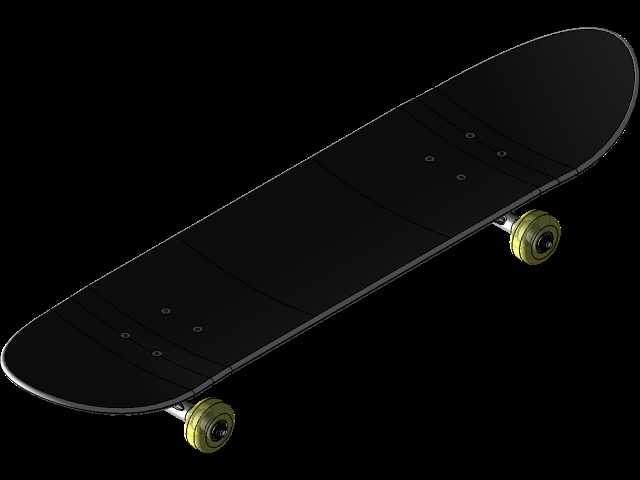

  从安装边界来看,支架顶部的安装座设置有四个标准桥钉孔,孔位间距匹配行业通用的滑板板面安装孔距,安装面做了微弧处理,能够贴合大多数板面的底部弧度,安装时不需要额外打磨板面,桥钉采用标准内六角圆柱头结构,建模时预留了沉头孔深度,确保桥钉安装后不会突出安装面,避免硌伤板面或者出现应力集中点。支架的挂臂部分采用变截面设计,靠近主桥钉的位置截面厚度更大,向轮轴端逐步收窄,既保证了冲击载荷下的结构强度,又尽可能降低了整体重量,避免过重的支架影响起跳动作的操控感。

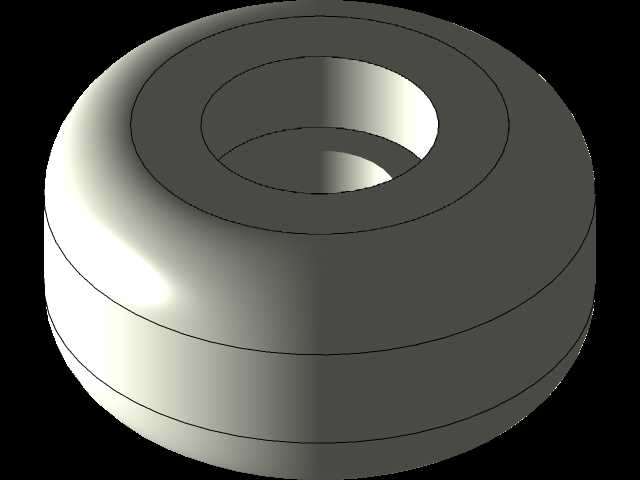

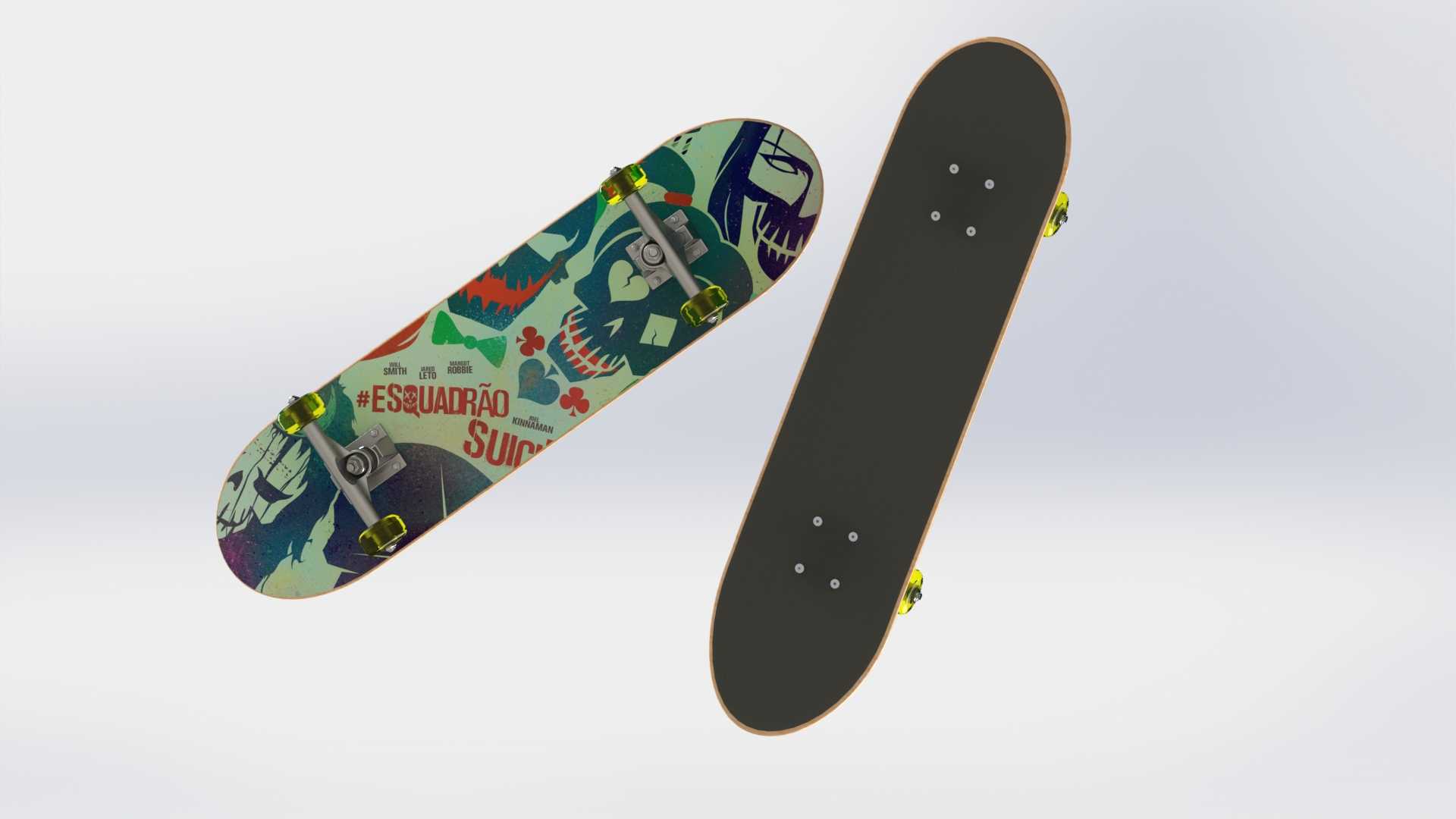

  轮组部分的建模还原了高弹聚氨酯轮的结构特征,轮体采用宽轮缘设计,轮面接触宽度适配街式滑行的需求,既能够在粗糙路面保持足够的接触面积降低颠簸感,又不会因为轮面过宽增加转向阻力。轮芯部分嵌入金属轴承位,轴承位的内径匹配标准608滑板轴承尺寸,两侧预留了轴承安装的台阶位,中间设置有轴套空间,确保轮轴锁紧后轴承不会出现偏磨,轮体的硬度参数对应街式常用的邵氏硬度区间,建模时还原了轮体边缘的圆角处理,做磨板动作时轮缘不会卡到障碍物边缘。

  转向缓冲结构的建模还原了PU垫的安装位,主桥钉贯穿支架底座与挂臂,上下各设置一块锥形PU垫,PU垫的锥度方向对应转向时的压缩形变方向,转向时挂臂绕枢轴转动,挤压对应侧的PU垫提供回弹力,建模时预留了PU垫的压缩余量,避免极限转向角度下PU被压溃,同时主桥钉的锁紧位置预留了调节空间,使用者可以通过调整主桥钉的锁紧力度改变PU的预压量,从而调整转向的软硬手感,适配不同使用者的操作习惯。

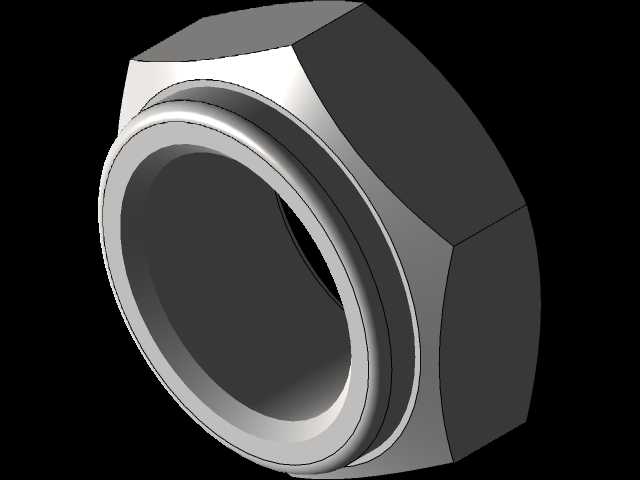

  轮轴部分采用高强度合金钢等效结构,轴径匹配标准轴承内孔尺寸,轴端设置有标准螺纹,配套防松螺母,建模时还原了轴肩定位结构,轴承安装到位后靠轴肩定位,避免轮子在轴向上出现窜动,轮轴与支架挂臂的连接采用过盈配合的等效结构,挂臂上的轴孔位置做了加强筋处理,承受落地冲击时不会出现轴孔开裂的问题。整套结构的配合间隙都按照实际装配要求设置,轮子与支架挂臂之间预留了足够的侧隙,转向或者轮子受侧向力形变时不会出现蹭支架的问题,同时侧隙也不会过大导致轮子晃动量超标,影响滑行稳定性。

  从实际使用的工况出发,建模时考虑了落地冲击的载荷传递路径,人体起跳落地时的冲击力首先通过板面传递到支架安装座,再通过主桥体分散到两侧轮轴,最终通过轮子传递到地面,整个传力路径上的截面变化都做了圆弧过渡,避免应力集中导致的结构断裂,支架底座与板面接触的位置设置有减震垫安装槽,减震垫能够过滤路面的细小振动,降低长时间滑行的震手感,同时避免支架硬接触磨伤板面。
