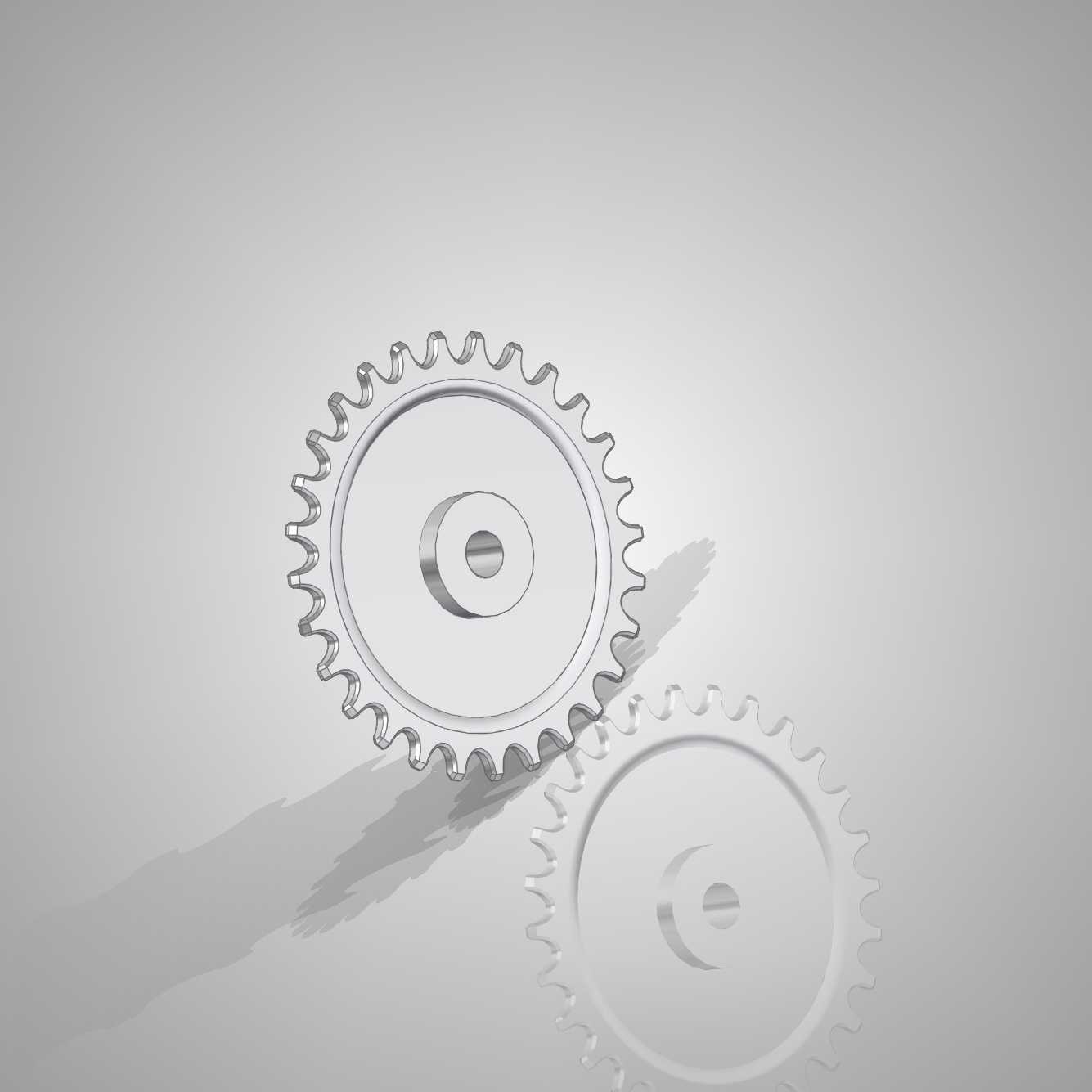

带凸台单排工业传动链轮结构

　　在各类链传动工况场景里，这类带轮毂凸台的单排链轮是动力传递环节里的核心啮合零件，常见于轻工输送线、农机传动组、小型机床进给机构、摩托车从动传动端等需要精准啮合链条传递扭矩的位置，区别于无轮毂的片式链轮，这类带一体凸台的结构在安装时能更好地与轴段配合，避免链轮运转时出现轴向窜动，保障链节与轮齿的啮合精度，降低跳齿、脱链的故障概率。从结构设计逻辑来看，这款链轮采用单排齿形设计，匹配对应节距的标准单排滚子链，轮齿的齿廓曲线按照链传动啮合原理做了修形处理，齿侧间隙经过合理设定，既能保证链节能顺利啮入啮出，又不会因为间隙过大造成传动冲击，延长链条和轮齿的使用寿命。中心的通孔为轴安装孔，孔壁的加工精度需要满足与传动轴的配合公差要求，

　　通常根据载荷等级选择间隙配合或者过渡配合，外侧延伸的凸台轮毂部分，一方面增加了链轮与轴的接触配合长度，提升连接的同轴度，另一方面也为紧定螺钉、键槽等轴向周向固定结构预留了足够的加工空间，不需要额外加装轴套就能完成可靠固定，减少装配时的零件数量。轮齿部分的齿顶做了圆弧过渡处理，避免齿顶棱角在啮合过程中剐蹭链板，造成链板异常磨损，齿根位置的圆弧半径与配套滚子的半径匹配，保证滚子能顺利落位在齿根位置，让载荷均匀分布在接触面上，避免应力集中造成齿根断裂。在实际选型应用时，需要先确认配套链条的节距、滚子直径、排距参数，保证链轮的齿形参数与链条完全匹配，同时要核算传递的扭矩大小，确认链轮的材质和热处理工艺满足载荷要求，

　　常规工况下这类链轮多采用45号钢加工，齿面做高频淬火处理提升耐磨性，重载场景下也会选用合金钢材质做整体调质处理。安装边界方面，这款链轮的轴向总长度由轮毂长度和轮盘厚度共同决定，安装时需要预留出对应轴向空间，保证链轮两侧与机架、相邻传动件之间留有足够的安全间隙，避免运转时出现剐蹭；径向尺寸上，齿顶圆直径决定了链轮的最小安装回转空间，设计安装位时要保证周边结构不会与齿顶发生运动干涉。在传动系统布局时，这类链轮通常与对应规格的主动链轮配合使用，中心距需要根据链条长度合理设定，保证链条有合适的张紧度，过松容易出现跳齿，过紧则会加剧轮齿和链条的磨损，增加传动阻力。和齿轮传动相比，链轮传动能适应中心距更大的传动场景，对安装精度的容错率更高，

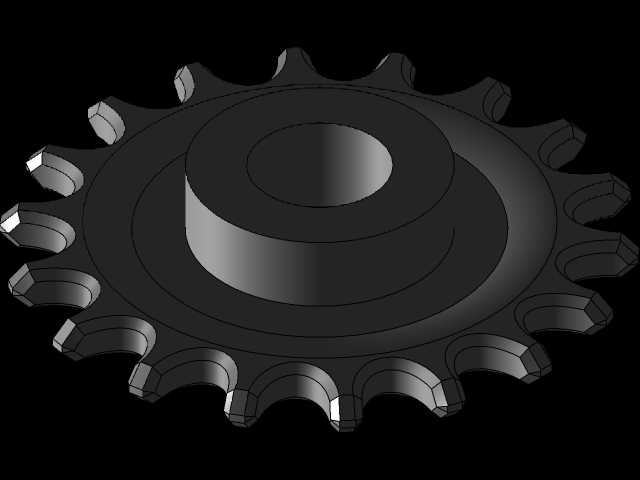

　　在多粉尘、有少量油污的工况下也能保持稳定的传动能力，不会像带传动那样出现打滑丢转的问题，能保证准确的传动比。这款链轮的一体式结构设计，避免了分体式结构的连接松动问题，整体刚性更好，适合中等转速、中等载荷的连续运转工况，日常维护时只需要定期检查齿面磨损情况、链条张紧度，及时补充润滑就能保证长期稳定运行。在三维建模过程中，这类链轮的建模重点在于齿形的准确绘制，需要先根据链条参数计算出齿顶圆、齿根圆、分度圆的尺寸，再按照标准齿廓方程绘制出单个齿形，通过圆周阵列完成所有轮齿的创建，之后再完成轮毂凸台、中心孔的结构建模，建模时需要注意齿根位置的圆角处理，避免出现尖锐棱角造成后续工程图出图或者加工时的应力集中问题，同时要保证轮毂与轮盘的同轴度公差，避免安装后出现径向跳动，影响传动平稳性。
