简易二冲程动力机构曲柄活塞组件

　　这套二冲程动力核心组件的建模，完全围绕小型动力设备的实际装配需求搭建，没有冗余的装饰结构，所有配合面都按照实际加工公差预留了装配间隙。先从应用场景说起，这类简化结构的二冲程动力单元，常见于便携园林工具、小型助力代步设备、迷你航模动力改装场景，因为结构零件数量少，维护门槛低，单位重量输出功率密度高，在对动力总成重量有严格限制的场景下，比四冲程结构更有适配优势。

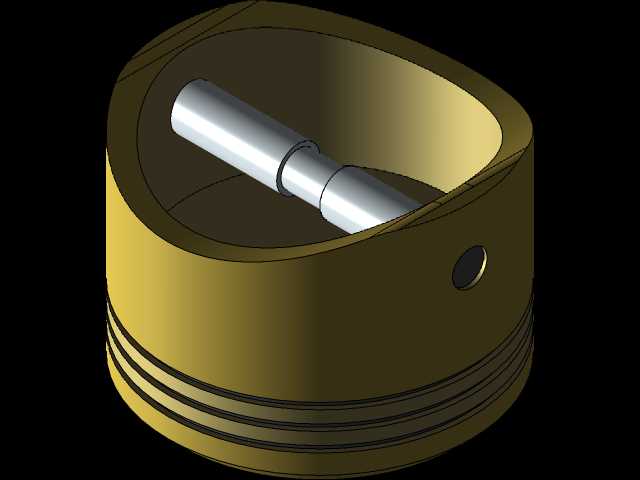

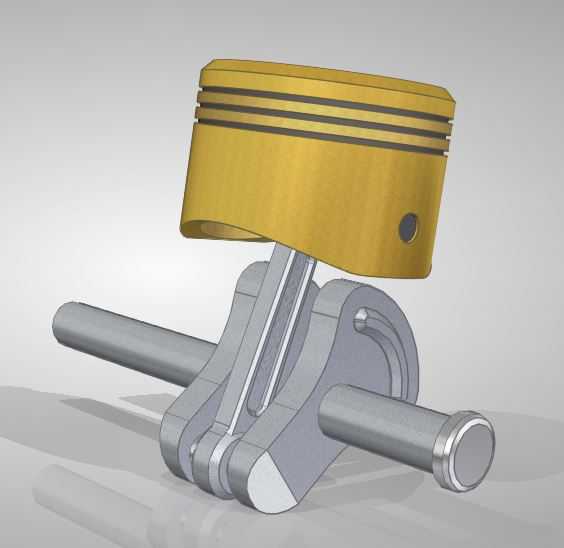

　　从功能特性上看，这套组件完整还原了二冲程动力的核心运动逻辑：活塞在气缸套内做上下往复直线运动，通过活塞销将力传递给连杆，连杆带动曲轴做圆周回转运动，最终把活塞的直线往复动作转化为曲轴的旋转扭矩输出。建模过程中特意还原了活塞上的三道环槽结构，对应实际产品中的气环与油环安装位，环槽的宽度、深度都按照小型通用二冲程发动机的通用尺寸规范设定，活塞销孔的位置偏离活塞中心轴微小距离，是为了降低活塞换向时对气缸壁的侧向敲击力，这也是实际量产产品中普遍采用的细节设计，很多入门建模者容易忽略这个偏心设计，导致模型运动仿真时出现卡滞或者侧向力异常的问题。

　　设计思路上，这套模型没有做整机的完整外壳与配气机构，只保留核心运动组件，目的就是给结构设计从业者做运动原理演示、机构运动仿真练习提供基础参考，不需要拆解复杂的整机外壳就能直观看到动力传递的完整路径。曲轴部分采用了分体式曲柄配重结构，配重块的外形按照活塞连杆组件的往复运动惯量做了匹配，实际运转时可以抵消大部分往复惯性力，降低整机振动。曲轴两端的轴颈长度、直径都参考通用小型动力的安装边界设定，两端轴颈的同轴度公差在建模时按照IT7级精度做了基准约束，装配时可以直接匹配标准规格的滚动轴承，不需要额外修改安装位尺寸。

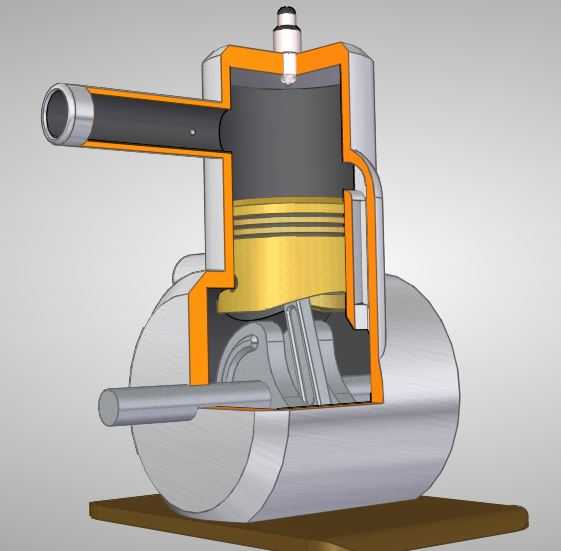

　　安装边界方面，活塞的外径按照通用小型气缸的内径规格设定，活塞在上止点、下止点位置时，连杆的摆动角度都在合理范围内，不会出现连杆与曲轴箱内壁干涉的情况。活塞销的直径与连杆小头的衬套孔尺寸做了间隙配合设定，连杆大头与曲轴曲柄销的配合面也预留了轴瓦的安装厚度空间，如果需要拓展成完整的发动机模型，可以直接在现有结构基础上添加气缸体、曲轴箱、化油器、消音器等外围部件，不需要调整核心运动组件的尺寸参数。

　　实际选型参考时，这类结构的组件适配排量在25cc到50cc区间的小型二冲程动力，对应的输出转速区间在每分钟3000转到8000转，完全能满足便携动力设备的负载需求。建模时所有的运动副都按照实际装配关系添加了约束，做运动仿真时可以直接添加旋转驱动，直观看到活塞往复、曲轴回转的完整动作过程，也能通过软件测量工具直接获取活塞行程、曲轴回转半径、连杆摆动角度等核心参数，给后续的整机结构设计、性能参数计算提供准确的数值参考。很多初学者在做曲柄连杆机构建模时，容易出现曲柄半径与连杆长度比例不合理的问题，导致活塞运动到上下止点时出现机构死点或者运动干涉，这套模型的曲柄回转半径、连杆中心距、活塞高度的比例完全按照成熟量产产品的参数设定，运动过程中不存在干涉问题，各部件的运动行程都在合理设计范围内。
