小型设备用橡胶包胶行走滚轮结构设计

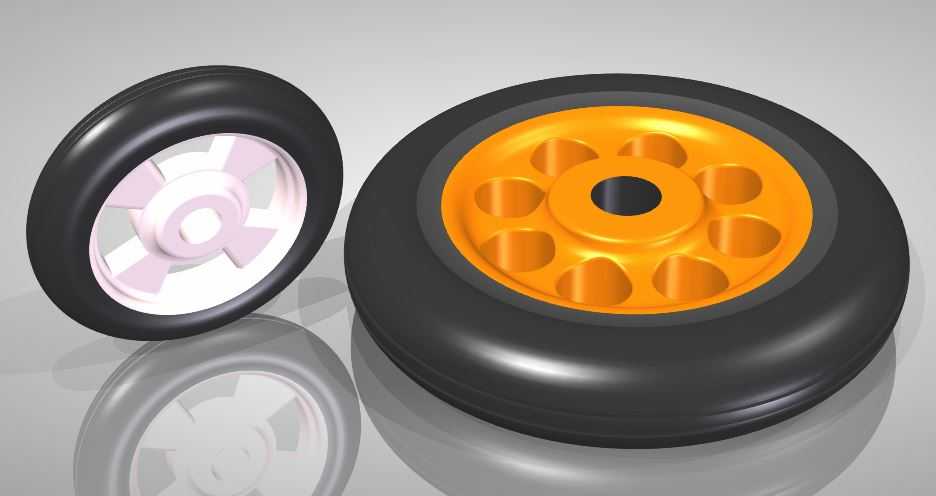

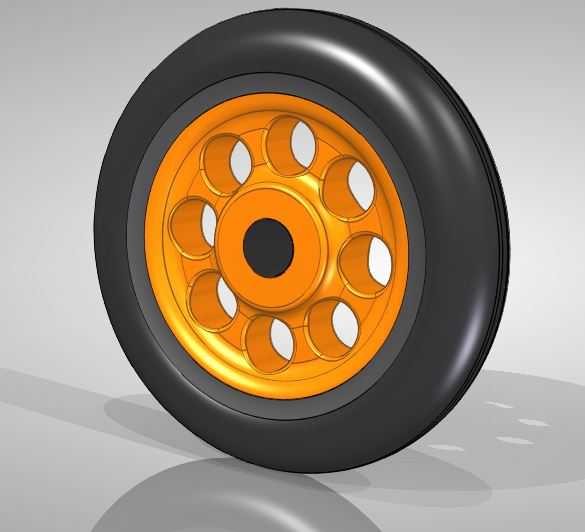

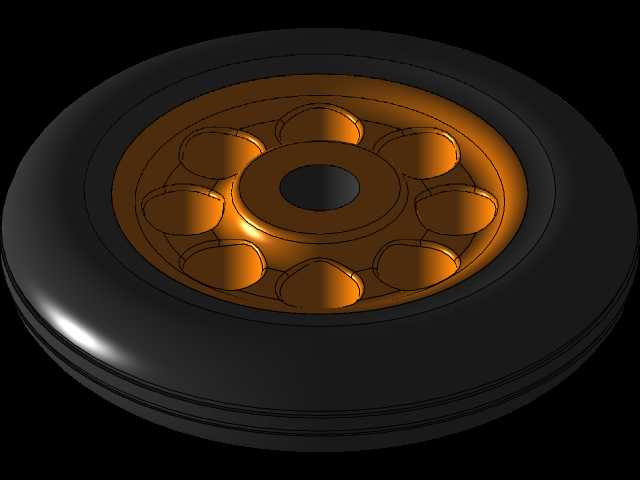

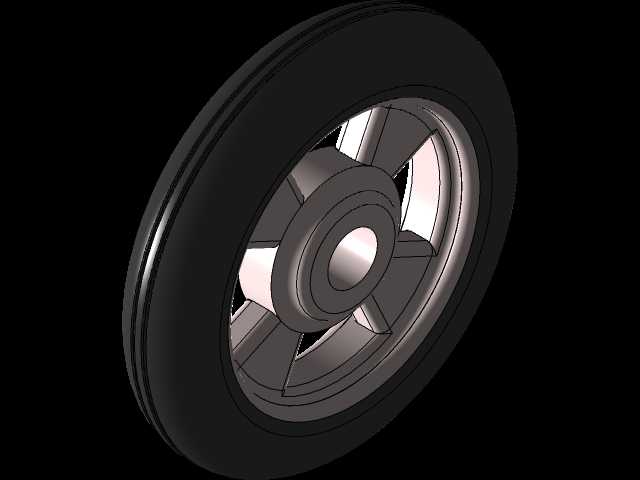

　　轴孔与轴的配合公差选用H7/g6间隙配合，既保证滚轮转动顺畅无卡滞，又不会因配合间隙过大出现行走时径向窜动的问题。轮毂部分采用辐条式镂空减重设计，轮辐位置均匀分布八个内凹的弧形减重槽，在保证轮毂整体结构强度、满足额定载荷下抗形变要求的前提下，尽可能降低轮毂自身重量，减少滚轮转动时的转动惯量，让设备起步、转向时的阻力更小，同时这种均匀分布的凹槽结构也能在注塑成型时减少轮毂内部的缩孔缺陷，提升成品成型合格率，轮毂表面做亮面处理，能直观观察到注塑成型后的表面缺陷，便于生产环节的质量检验。外圈橡胶胎体采用圆弧面接触设计，胎面与地面的接触区域为窄条状，相比平胎面滚轮，转向时的摩擦阻力更小，在设备需要小半径转向的场景下不会出现胎面过度扭曲、这类小型包胶行走轮，常被应用在轻型移动设备、小型AGV转运单元、实验室便携仪器、家用小型移动机具、儿童玩具载具等场景中，作为从动行走部件承担设备整体重量传递、地面滚动行走的核心功能，相比硬质塑料轮，橡胶外圈的设计能有效降低行走过程中的振动传递，适配瓷砖、环氧地坪、水泥地面、短绒地毯等多种常见铺装路面，不会对地面造成硬质刮痕，同时能缓冲路面微小凸起带来的冲击，避免设备内部精密元器件受振动影响出现连接松动、参数偏移等问题。从结构设计逻辑来看，这款滚轮采用分体式装配结构，分为外圈橡胶胎体、内部轮毂两个核心部分，轮毂中心预留标准安装轴孔，可直接适配对应直径的光轴或者带卡簧槽的固定轴，安装时无需额外定制复杂连接结构，

　　推动费力的问题，橡胶胎体与轮毂之间采用过盈配合加粘接的复合连接方式，装配时将橡胶胎体加热膨胀后套入轮毂定位槽，冷却后橡胶收缩抱紧轮毂，配合专用粘接剂填充结合面间隙，能避免滚轮在长时间行走、频繁转向过程中出现橡胶外圈与轮毂脱层、相对滑动的问题。从安装边界尺寸来看，这款滚轮的整体外径适配小型设备的离地间隙要求，安装后设备底部离地高度可控制在合理范围，不会因滚轮直径过大导致设备重心过高出现侧翻风险，也不会因直径过小导致越障能力不足，面对地面5mm以内的线缆、接缝、微小杂物都能顺利通过，轮毂的轴向宽度经过优化，既保证橡胶胎体有足够的接地面积降低单位面积压力，又不会占用过多设备底部的安装空间，中心轴孔的位置精度控制在0.02mm以内，

　　装配后滚轮的径向跳动量控制在0.1mm范围内，保证设备行走时的平稳性，不会出现周期性上下颠簸的问题。在实际选型应用中，这类小轮的单轮额定载荷可覆盖10kg到30kg的使用需求，多轮组合使用时可承载总重量50kg到120kg的轻型设备，完全满足多数小型移动机具的承载要求，橡胶材质的胎体具备一定的耐磨性能，在常规室内平整路面使用时，正常使用寿命可达到上千小时的行走时长，无需频繁更换易损件，轮毂采用硬质工程塑料或者压铸铝合金材质，具备足够的抗冲击强度，即使设备受到轻微碰撞、从较低高度跌落，轮毂也不会出现碎裂、变形的问题。设计过程中需要重点关注橡胶胎体的邵氏硬度参数，硬度控制在邵氏A60到70度区间最为合适，硬度过高会导致缓冲性能下降，

　　行走振动明显，硬度过低则会增大滚动阻力，推动设备时需要更大的推力，同时长期受压后容易出现不可逆的塑性形变，导致滚轮失圆。轮辐的厚度设计需要经过受力仿真验证，在额定载荷下，轮辐的最大形变不超过0.05mm，保证滚轮转动时不会因轮辐形变出现偏心问题，轮毂与橡胶结合的位置设计有环形定位凸台，能限制橡胶胎体的轴向窜动，避免长期使用后橡胶圈出现轴向移位、摩擦设备支架的问题。在实际装配场景中，这类滚轮通常搭配塑料轴套或者微型滚珠轴承使用，若对转动顺滑度要求较高，可在中心轴孔内压入对应尺寸的微型轴承，进一步降低转动摩擦系数，适合需要频繁移动、长距离行走的设备使用，若对成本控制要求较高，也可直接采用自润滑塑料轴套，满足低频次移动的使用需求。
