整合式五通三通气动控制阀三维设计

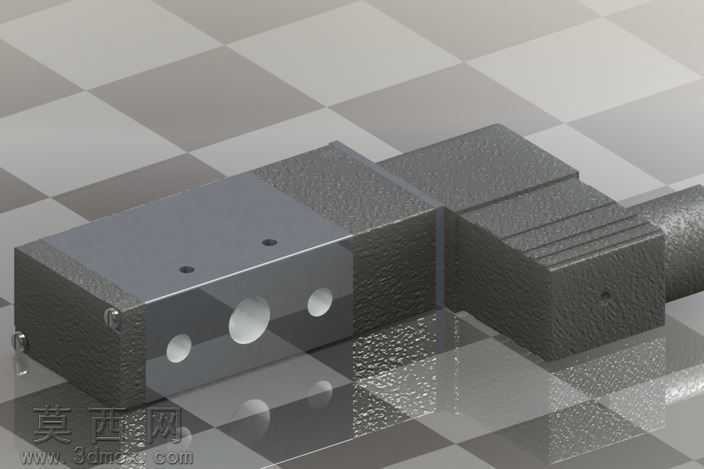

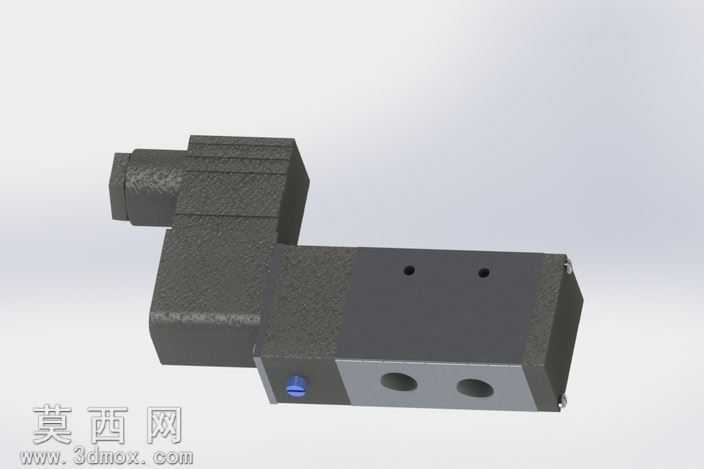

本作品为整合式五通三通气动阀的三维设计成果，建模阶段采用SolidWorks软件完成全参数化特征构建，首先对阀体的分层结构进行拆解规划，将整体划分为电磁驱动段、中间密封隔断层、下部气路腔体段三个核心模块，分别进行独立草绘与特征拉伸，确保各模块的装配基准完全对齐。建模过程中对阀体上的气路接口、安装定位孔、密封槽等细节特征进行了精准还原，所有孔位的孔径、深度、相对位置均按照气动元件通用行业标准设定，保证模型具备实际生产参考价值。材质渲染阶段，针对不同部件的实际材质属性进行材质球参数调整：上部电磁驱动外壳采用磨砂哑光工程塑料材质，调整粗糙度参数至0.7、反射强度0.1，还原工业塑料的哑光质感；中间隔断层采用氧化处理铝合金材质，设置金属度0.8、粗糙度0.3，呈现金属氧化后的细腻哑光金属质感；下部阀体采用银灰色阳极氧化铝材质，适当提高反射光泽度，凸显机加工金属表面的平整质感；顶部接线口、侧边调节按钮等小部件分别设置黑色橡胶、蓝色工程塑料材质，通过材质差异清晰区分不同功能部件。结构设计上采用整合式布局，将电磁驱动组件与气路阀体直接集成，省去了额外的连接转接件，有效缩小了阀件整体体积，气路腔体内部的流道做了平滑过渡处理，减少气路换向时的气流阻力，密封部位的台阶结构设计充分考虑了密封圈的安装余量，保证阀件工作时的气密性。渲染阶段采用工作室均匀布光，主光源从左上方45度角投射，搭配右侧补光消除结构暗部阴影，底部添加微弱环境反射，清晰呈现阀件的整体轮廓与各部分结构细节，模型所有装配间隙均按照实际装配公差设置，无干涉错位问题，可直接用于气动系统方案展示、装配教学演示以及后续的工程出图参考。
