内螺纹连接手柄式球阀三维结构设计

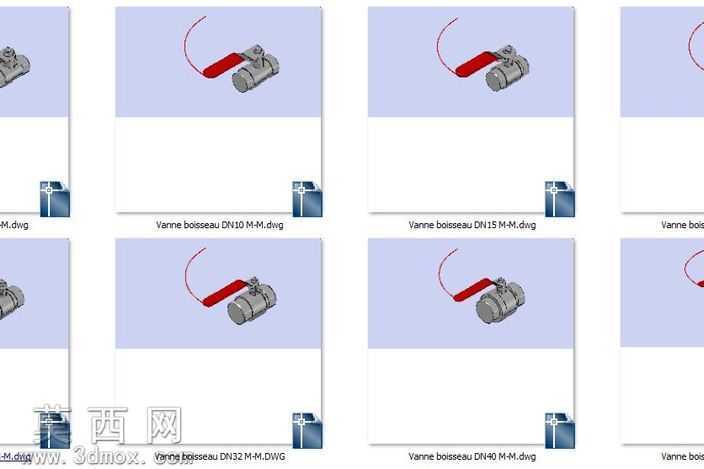

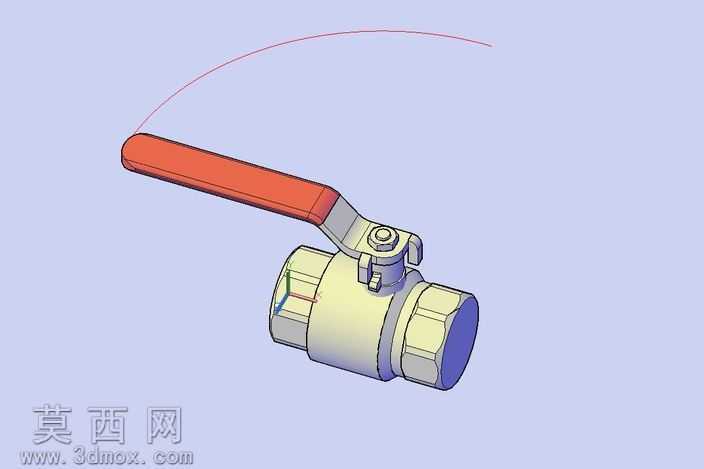

本作品为手动内螺纹球阀的三维数字化设计成果，建模过程严格遵循机械设计规范，完整还原了该类阀门的全部结构细节。建模阶段以真实球阀的尺寸比例为基准，首先构建阀体主体结构，阀体采用两端内螺纹接口设计，适配DN8至DN50管径范围的管路连接需求，建模时精准还原了阀体内部的流道结构，保证流道孔径与公称通径匹配，内壁过渡平滑无突兀折角，符合流体输送的流道设计要求。其次完成球体阀芯的建模，阀芯为带贯通通孔的球形结构，通孔直径与流道孔径一致，建模时保证球面的圆度公差，确保阀芯与阀座密封面能够完全贴合，实现可靠的密封效果。随后完成阀杆结构的建模，阀杆作为连接手柄与阀芯的传动部件，建模时还原了其下端与阀芯的卡合连接结构、中部的密封填料安装位，以及上端与手柄的扁位连接结构，保证扭矩传递的稳定性。手柄部分采用长杠杆式结构设计，建模时还原了手柄的握持弧度、与阀杆的连接固定结构，手柄长度经过合理设计，确保操作人员无需过大作用力即可完成阀门的启闭操作，符合手动阀门的人机工程学要求。在装配建模过程中，严格按照实际装配顺序完成各部件的配合约束，还原了阀座密封圈、填料压盖、连接螺栓等附属配件的结构与安装位置，保证各活动部件的运动自由度符合真实阀门的运动逻辑，即扳动手柄可带动阀杆旋转90度，实现阀芯通孔与流道的对齐或截断，完成阀门的全开或全关动作。材质与渲染阶段，为不同部件匹配了对应的真实材质：阀体与阀芯采用金属黄铜材质，渲染时调整金属粗糙度参数，还原金属加工后的哑光金属质感，表现出五金配件的工业质感；手柄采用红色酚醛塑料材质，渲染时调整材质的漫反射与高光参数，还原塑料表面的半哑光质感，同时通过色彩区分强化手柄的操作辨识度；密封件采用黑色橡胶材质，还原橡胶的低反光弹性材质特征。整体渲染采用柔和的工业展示光源，通过多角度光照突出模型的结构轮廓与装配关系，清晰展现各部件的形态特征与连接逻辑。设计过程中充分考虑了该类球阀的实际使用场景，即应用于低压流体管路的通断控制，因此在结构建模时重点保证了密封结构的完整性、操作结构的可靠性，所有结构细节均参照通用球阀的行业标准进行设计，无冗余结构，模型可直接用于产品结构展示、装配教学演示、管路系统模拟装配等场景，完整呈现了手动内螺纹球阀的结构原理与设计特征。
