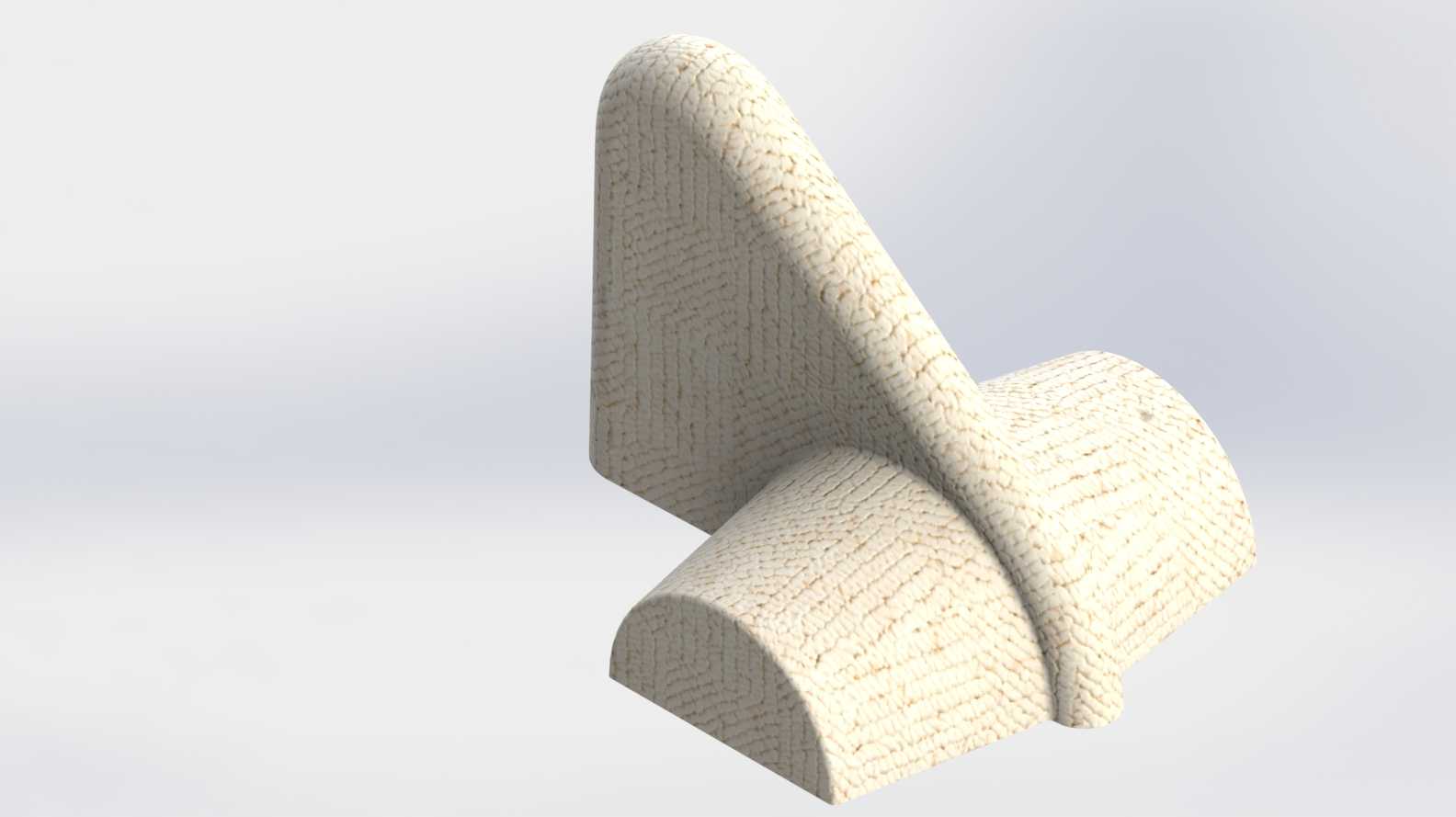

带弧形立板的半圆柱基座限位支撑构件

　　做结构设计这么多年，这类带弧形立板的半圆柱基座构件，在轻工装配线、小型物料导向工位的应用频次其实不低，很多刚入行的工程师容易忽略这类小支撑件的细节设计，最后现场安装时要么出现干涉，要么支撑刚度不够导致工位定位偏移。先从安装边界说起，这个构件的半圆柱基座部分，是直接卡装在直径匹配的圆管导轨或者圆柱安装座上的，基座的平面侧是贴合安装基准面的，设计时特意把基座的圆弧面做了和配套圆柱件一致的曲率，安装时不需要额外做定位销孔预加工，直接靠圆弧面的贴合就能实现初步定位，后续如果需要锁固，在基座平面侧预留的沉孔位置拧紧紧固件即可，不会突出安装面影响周边构件的运动路径。

　　再看立板部分的设计，立板和基座衔接的位置做了大圆角过渡，不是直角拼接，这一点很多新手建模时容易省掉，实际生产中如果是3D打印成型，直角衔接处很容易因为层间应力集中出现断裂，要是采用注塑或者机加工成型，直角位置也会出现应力集中点，长期受侧向力的时候容易从衔接位置开裂。立板本身做了弧形的曲面造型，不是直板结构，这个设计不是为了外观好看，而是当构件作为物料导向挡块使用时，弧形面可以让输送过来的小型工件顺着曲面滑到指定位置，不会像直板那样出现硬碰撞导致工件表面刮伤，尤其是针对一些表面要求高的塑胶小件、包装半成品，这种弧形导向面的磕碰率比直板低七成以上。

　　从功能特性上来说，这个构件同时具备两个核心作用，一个是作为安装基座的固定支撑，另一个是作为侧向的限位挡件。在实际的工位布置中，这类构件常成对使用，两个构件的弧形立板相对布置，中间形成和待导向工件尺寸匹配的通道，半圆柱基座卡在平行布置的两根圆导轨上，可以沿着导轨滑动调整间距，适配不同宽度的工件导向需求，调整到合适位置后锁紧基座上的紧固件就能固定位置，不需要重新加工安装孔，调整效率比传统的直板焊接支架高很多。

　　设计思路上，这个构件没有做多余的镂空结构，很多人做3D打印件的时候喜欢随便加镂空减重，实际上这类支撑限位件需要足够的结构刚度，要是镂空过多，受侧向冲击力的时候很容易变形，整个构件的壁厚做了均匀等厚设计，不管是采用FDM3D打印做快速验证，还是后续开模做批量注塑件，均匀壁厚都能避免成型时出现缩痕、填充不均的问题，打印的时候也不需要加太多支撑，立板的弧形面是自支撑角度，打印时不会出现塌边，成型后只需要简单去掉基座底部的少量支撑就能直接使用，后处理工作量很小。

　　尺寸方面，半圆柱基座的半径是根据常用的20mm直径圆导轨做的匹配设计，基座的轴向长度和立板的高度比例控制在1:1.2左右，这个比例是经过多次现场验证的，当立板受到侧向推力时，基座的锁紧力足够抵消倾覆力矩，不会出现构件翻倒的情况。立板的厚度从衔接位置到顶端做了微小的拔模斜度，不是等厚的直壁，一方面是方便成型时脱模，另一方面顶端的厚度稍薄，在作为导向件时不会和工件的上部结构出现干涉，尤其是针对带凸缘的工件，薄顶端可以顺利伸入工件下方的间隙，实现精准的导向定位。

　　在实际应用场景里，除了装配线的物料导向，这类构件还可以用在小型设备的柜门限位、抽屉的侧向支撑、工装夹具的侧向定位块等位置，因为半圆柱基座的安装方式不需要大的安装平面，只要有一根圆柱导轨或者圆管作为安装基础，就能快速固定，在一些空间狭窄、没法打安装孔的设备内部，这种卡装式的支撑构件优势特别明显，不需要对原有设备的结构做打孔焊接改造，直接卡在现有圆管构件上就能使用，改造的成本和时间都能大幅降低。

　　建模的时候要注意，立板和基座的衔接圆角要和壁厚匹配，圆角半径不能小于壁厚的三分之一，不然应力集中的问题还是没法解决，另外半圆柱基座的圆弧面要和安装圆柱面做间隙配合，间隙控制在0.1-0.2mm之间，间隙太小安装的时候卡滞，间隙太大又会出现晃动，影响定位精度。立板的弧形导向面的曲率要根据常用的工件尺寸做调整，要是输送的工件尺寸偏大，可以适当加大弧形面的曲率半径，避免工件卡在两个立板之间。
