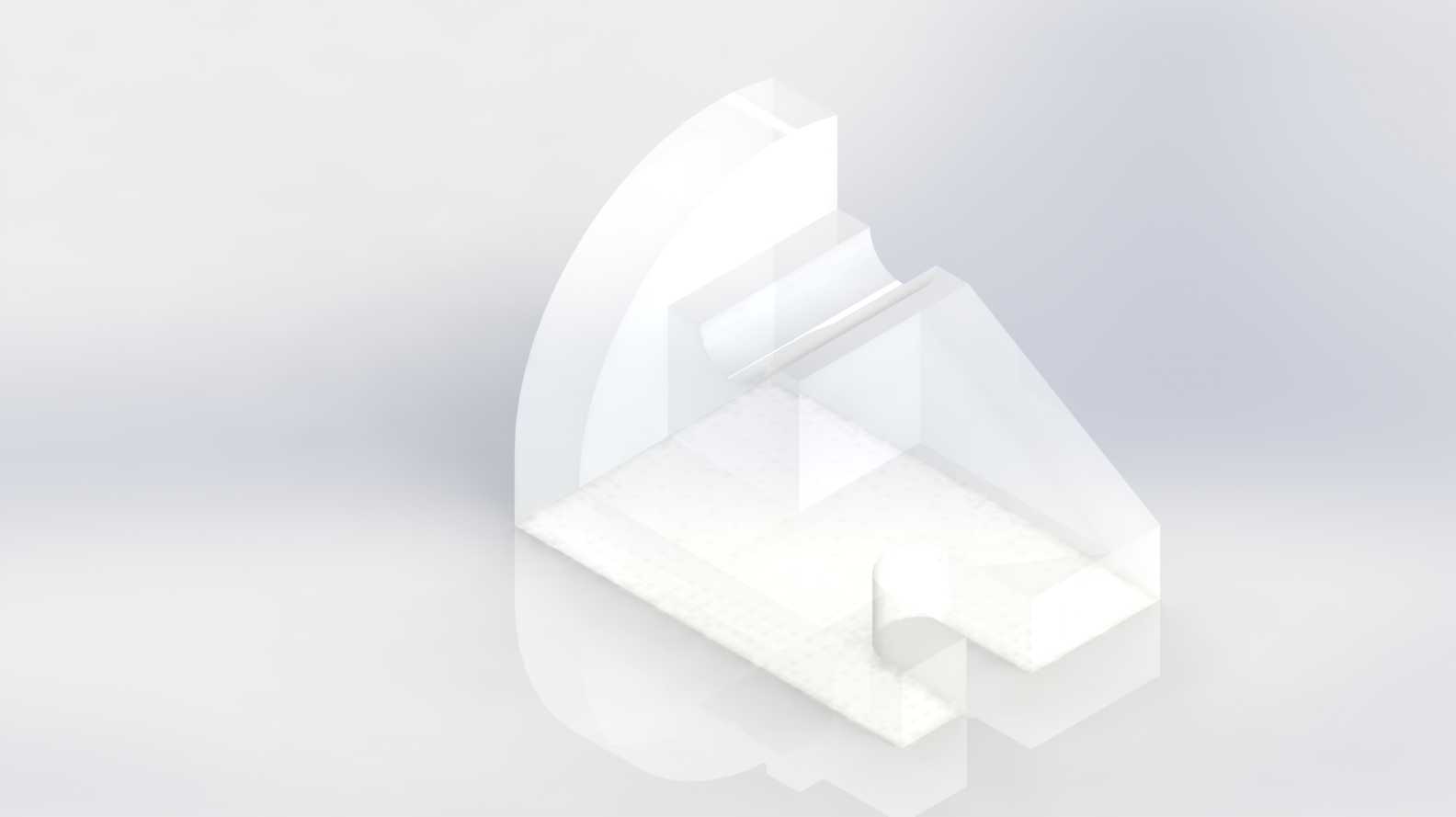

熔融沉积成型设备用弧形限位支撑构件

　　日常桌面级FDM3D打印作业里，不少操作者都遇到过打印头移动到Y轴行程末端时，因惯性出现轻微偏移，或是送丝路径在转角处弯折角度过大导致送丝阻力骤增的问题，这类小故障往往会直接造成打印件层纹错位、表面出现鼓包，严重时还会引发堵头断料，中断数小时的打印进程。这款弧形限位支撑构件，正是针对这类桌面级设备的末端行程痛点设计的配套结构件。从实际安装场景来看，该构件适配多数采用2020铝型材框架的入门级桌面3D打印机，安装位置集中在设备框架的Y轴后侧转角区域，构件底部预留的两个沉头安装孔，可直接匹配M5内六角螺丝的安装尺寸，安装时不需要对原有设备框架做额外打孔改造，仅需拧下原有框架上对应位置的两颗型材固定螺丝，

　　将构件的安装孔位与型材T型槽内的螺母对齐后锁紧即可，整个安装过程不需要拆解设备的传动或电控部分，普通操作者仅用常规内六角扳手就能完成装配。从结构功能上看，构件的弧形立面并非单纯的造型设计，其弧度经过反复校核，刚好与打印头移动到行程末端时的运动轨迹相切，当打印头移动到该位置时，构件的弧形面可以起到软限位的辅助作用，避免打印头因步进电机丢步直接撞击后侧的型材框架，减少长期撞击带来的同步带松动、打印头支架变形问题。同时构件内侧预留的半开放走线槽，刚好可以容纳送丝管与末端限位开关的信号线，送丝管从槽内穿过时，弧形的槽壁可以将送丝管的弯折半径控制在45mm以上，远大于PLA、ABS等常用耗材的最小弯折半径要求，

　　避免送丝管因长期小角度弯折出现内壁磨损、耗材送进阻力增大的问题。从设计思路层面，整个构件采用一体化的等壁厚结构设计，壁厚统一设置为2.5mm，既可以满足PLA材料打印时的结构强度要求，避免安装锁紧时出现构件开裂，也能减少打印该构件本身的材料消耗与打印时长，普通桌面级设备打印该构件仅需约40分钟，耗材用量不到20克。构件底部的定位凸台尺寸刚好与2020铝型材的槽宽匹配，安装时凸台卡入型材槽内，可以起到预定位的作用，不需要操作者在拧螺丝时反复调整构件的安装角度，降低装配难度。构件上部的阶梯式支撑面，还可以作为打印平台后侧的辅助挡边，当打印平台移动到后端初始位置时，支撑面与平台后侧的间隙控制在1mm左右，既不会干涉平台的正常移动，

　　还能避免打印过程中从平台边缘脱落的小尺寸打印件直接掉入设备底部的电控仓内，减少后续清理设备的工作量。从实际使用验证来看，安装该构件后，设备在Y轴末端的定位重复精度可以提升约0.08mm，长时间连续打印时，末端位置的层纹错位问题出现概率下降九成以上，同时送丝管的使用寿命可以延长近一倍，不需要频繁因为送丝管弯折磨损更换配件。另外，构件的边角全部做了R2的圆角处理，安装和日常维护时不会划伤操作者的手部，也不会剐蹭到设备内的走线，细节设计符合机械安全设计的基本要求。
