四磁铁布局斥力驱动磁能转换装置结构

　　这套磁组布局结构核心依托永磁体同极相斥的力学特性搭建，整体采用非导磁基材作为承载托盘，从实际工程应用场景来看，这类结构可作为小型磁传动实验台、低功率磁阻旋转演示装置的核心载体，适配教学演示、磁传动原理验证、新型磁能转换结构研发等场景，能够直观展示永磁斥力在连续旋转运动中的作用逻辑，为磁耦合传动、非接触式动力传递的结构优化提供实体参考。

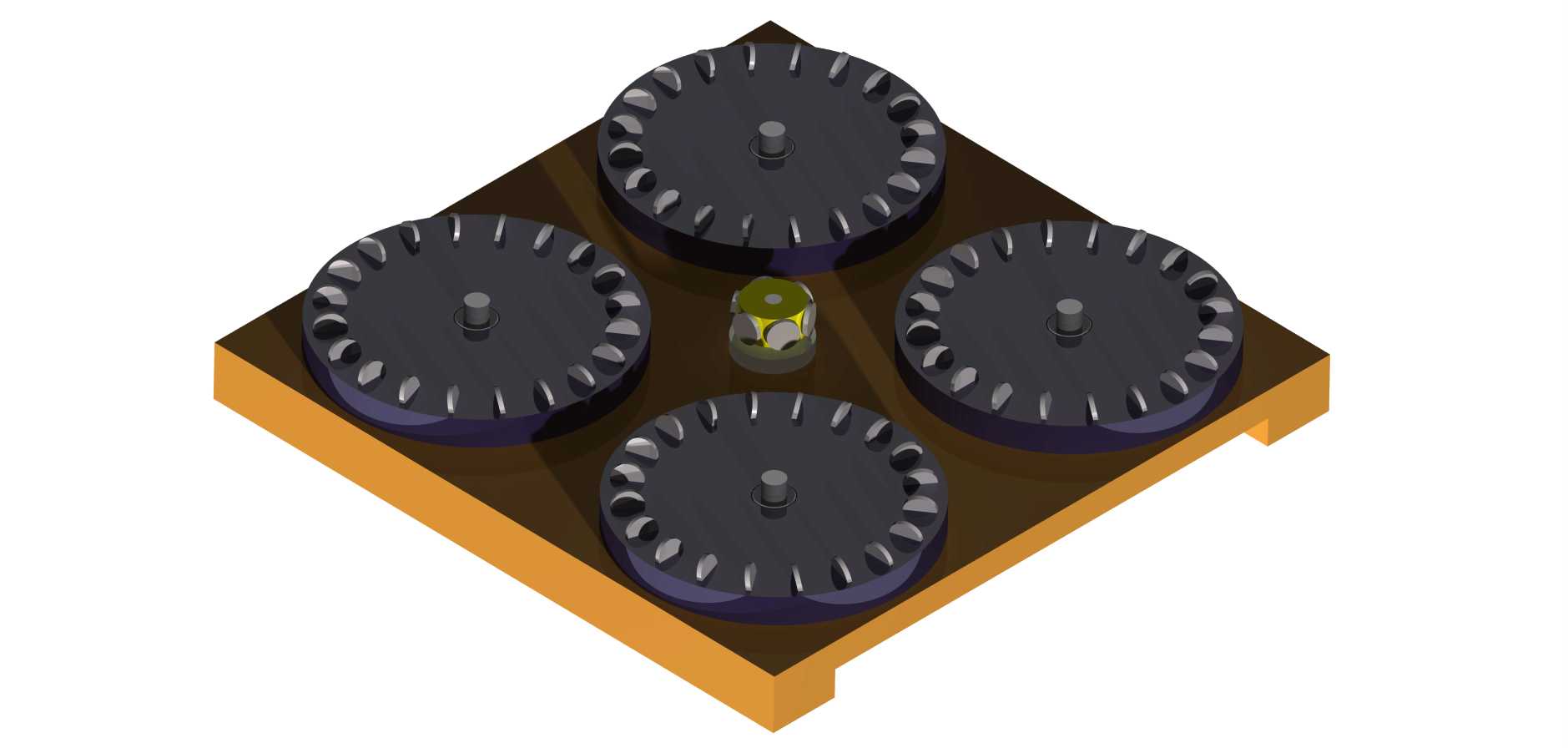

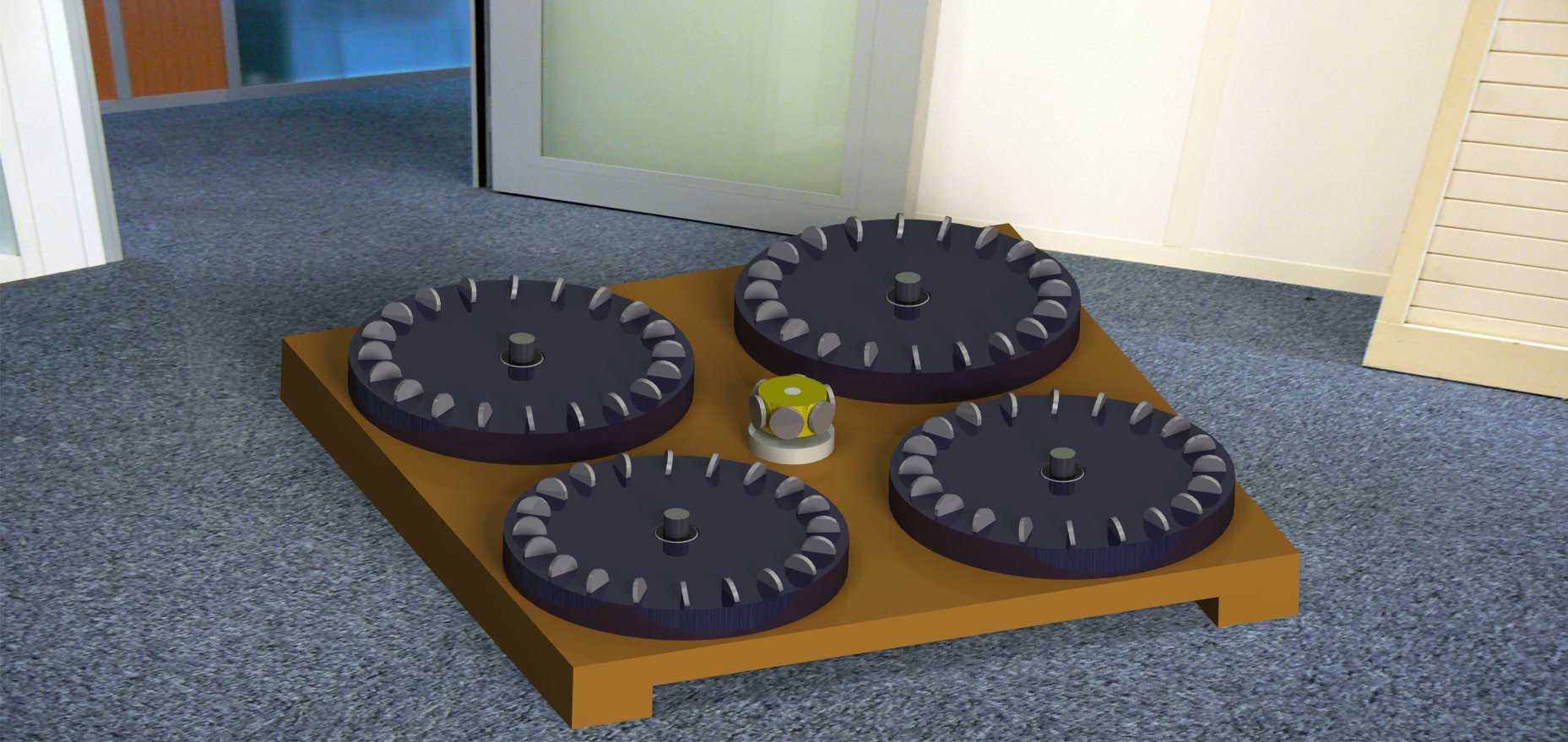

　　从设计思路层面拆解，整套结构没有采用常规的单磁轮居中布局，而是将四个带凸齿嵌装槽的永磁转盘沿承载托盘的四个对角位置等距排布，每个转盘的圆周方向均匀嵌装同极向外的永磁齿块，相邻转盘的齿块磁极保持同极相对，确保转盘转动过程中，齿块对位时能产生持续的切向斥力，推动转盘维持旋转趋势。承载托盘中心位置预留了直径32mm的动力输出轴安装位，可直接对接微型发电机的输入轴端，当四个转盘在斥力作用下产生连续转动时，中心位置的联动结构能够将分散的旋转扭矩汇总后输出，实现磁势能到旋转机械能的转换，再对接发电模块完成后续能量转换流程。

　　在功能特性上，整套结构采用全非接触式的动力传递逻辑，四个转盘之间没有齿轮啮合、皮带传动这类物理接触的传动部件，运行过程中不存在接触磨损问题，常规工况下的维护成本极低，同时非接触传动也避免了机械摩擦带来的能量损耗与运行噪音。每个永磁转盘的中心都设置了带定位轴肩的固定转轴，转轴与托盘安装位之间预留了0.2mm的配合间隙，可搭配自润滑轴套使用，降低转盘转动时的阻尼，确保斥力能够顺畅驱动转盘转动。托盘底部采用了带缺口的支撑脚结构，支撑脚高度为45mm，既能够为中心位置的输出轴、联轴器等部件预留足够的安装空间，也能保证整套装置放置在实验台面上时的稳定性，避免运行过程中出现晃动偏移。

　　从安装边界与尺寸参数来看，承载托盘整体为正方形结构，边长控制在320mm，厚度为20mm，四个转盘的中心距相邻托盘边缘的距离均为70mm，确保转盘转动时，圆周方向的永磁齿块不会超出托盘边缘，也不会和相邻转盘的齿块发生物理碰撞。每个永磁转盘的直径为120mm，齿块突出转盘基体的高度为8mm，相邻两个转盘的最近边缘间距为15mm，这个间距是经过反复校核的：间距过大会导致磁斥力不足，无法驱动转盘顺畅转动；间距过小则容易在转盘出现径向跳动时发生齿块磕碰，损坏永磁体。中心位置的动力输出座高度比四个转盘的安装基面高12mm，能够匹配常规微型发电机的轴伸长度，不需要额外加装转接垫块即可完成对接。

　　在实际结构选型过程中，承载托盘选用环氧树脂类非导磁板材加工，避免导磁材料对永磁体的磁场分布造成干扰，保证四个转盘之间的斥力场稳定。每个转盘上的永磁齿块采用嵌装加胶粘的固定方式，齿块与转盘上的安装槽采用H7/p6的过盈配合，配合面涂覆厌氧胶加固，避免转盘高速转动时齿块受离心力作用脱落。转盘中心的转轴采用304不锈钢材质，既满足结构强度要求，也不会对磁场分布产生额外影响。整套结构没有复杂的异形曲面，所有零部件都可通过常规的铣削、钻削工艺完成加工，加工门槛低，适合实验室小批量制作或者教学场景下的学生实操组装。

　　从实际运行逻辑来看，当给任意一个转盘施加初始启动力矩后，该转盘转动时，圆周上的永磁齿块会依次和相邻两个转盘的对应齿块产生同极斥力，带动相邻转盘同步转动，四个转盘形成联动的旋转阵列，持续将磁斥力转化为旋转扭矩，通过中心的联动机构输出到外接的发电模块上。这种布局相比单磁轮结构，能够在相同的占用面积下布置更多的永磁作用点，提升整体的输出扭矩稳定性，同时四个转盘对称布局的方式也让整套结构的动平衡更容易调校，运行时的振动更小。需要注意的是，这类结构的磁场作用范围有限，安装时需要远离铁磁性杂物，避免杂物被永磁体吸附后卡入转盘间隙，造成转动卡滞；同时永磁齿块的磁极安装方向必须严格统一，一旦某一个齿块的磁极装反，就会打乱整体的斥力场分布，导致转盘无法正常转动。
