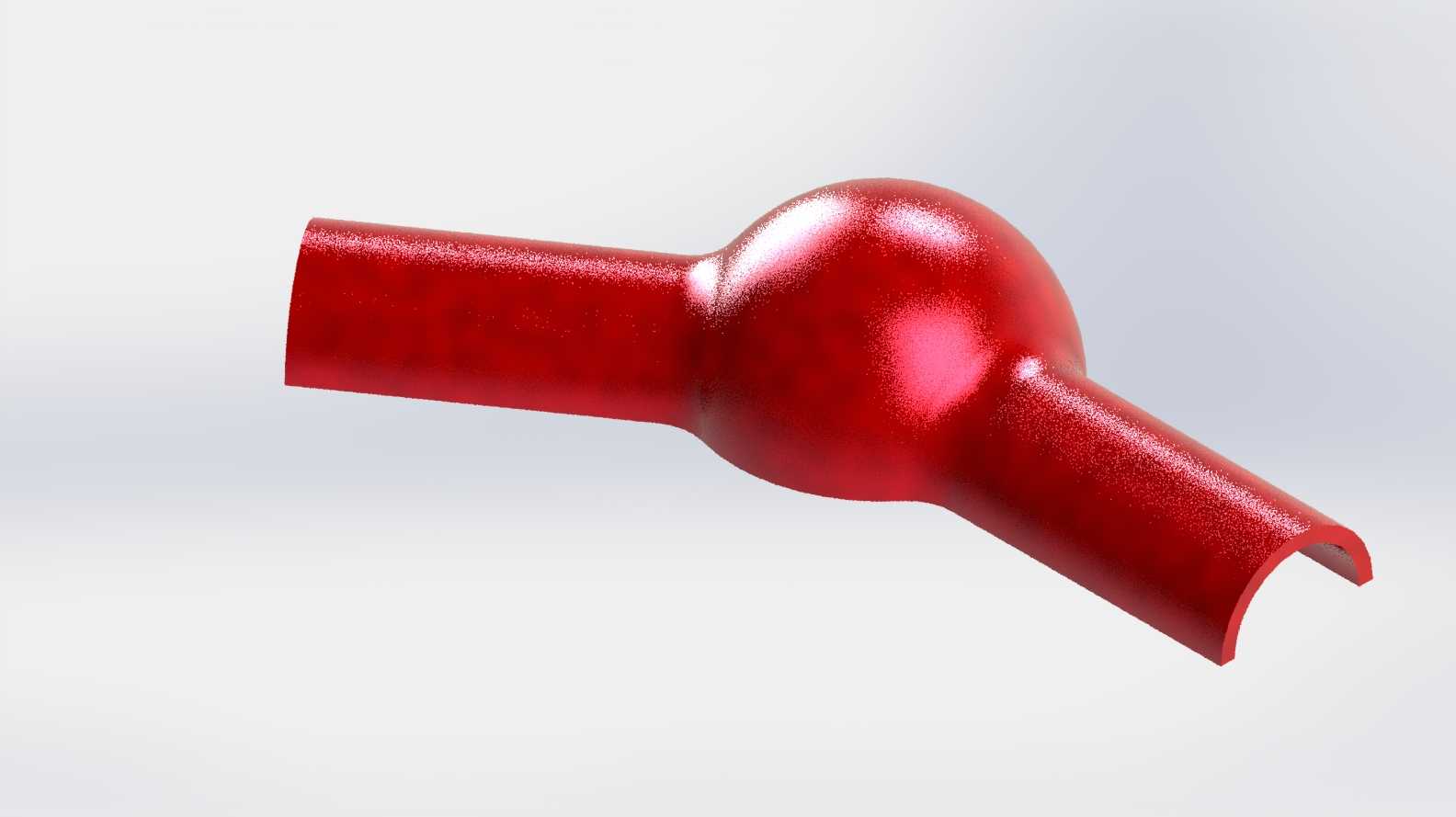

球头双通弯接管路连接结构件

　　该结构件属于管路系统中的转接类构件，核心功能是实现两路管路的非同轴方向连通，中间的球形腔体可在介质输送过程中起到缓流、均压的作用，降低管路直角转接带来的流体冲击与局部阻力损失。从实际应用场景来看，这类构件可适配低压流体输送管路、气动系统支路转接、小型设备冷却回路排布等工况，尤其适合安装空间局促、管路需要小角度转向且对管路应力释放有要求的装配场景，球形结构的过渡设计能避免管路急弯造成的介质淤积，也能在管路受外力产生微幅形变时，通过球头部位的结构冗余分散应力，降低管路接口开裂的风险。

　　设计过程中首先确定的是两端插接段的管径匹配逻辑，两段接管的内径保持一致，保证介质流通截面无突变，避免出现截流或紊流加剧的问题；接管端部做了半开口的弹性槽设计，这一结构是为了适配过盈插接的装配需求，当接头插入对应管路时，开口槽可提供径向收缩余量，降低装配压入力，装配到位后槽体的弹性回张力能让接头外壁与管路内壁紧密贴合，提升连接的密封可靠性，同时也能补偿管路加工时的内径公差偏差，降低对配套管路的加工精度要求。中间球形腔体的直径设计为接管外径的1.6倍左右，这个比例是经过流体仿真验证的，既不会因为腔体过大造成介质滞留死角，也不会因为腔体过小失去缓流效果，球壁与接管的衔接处采用大圆角平滑过渡，避免应力集中，在承受管路内压或外部拉扯力时，过渡区域不会出现应力突变导致的断裂问题。

　　从安装边界来看，该构件的整体外轮廓无尖锐凸起，两个接管的轴线夹角为固定钝角，安装时需要预留的操作空间仅需覆盖接头整体轮廓即可，不需要额外预留扳手等工具的操作空间，因为采用插接式装配，仅需在插接前在接触面涂覆密封胶或加装密封圈，直接压入即可完成装配，装配效率远高于螺纹连接或法兰连接的接头。构件的壁厚设计保持均匀，整体壁厚差控制在0.2mm以内，不管是采用注塑工艺加工塑料材质的成品，还是采用金属3D打印、失蜡铸造工艺加工金属材质的成品，均匀壁厚都能避免加工过程中出现缩孔、变形等缺陷，提升成品率。另外，球形外表面的光滑设计也便于后续做表面处理，比如防腐涂层喷涂、抛光处理等，不会出现积漆或打磨死角。

　　在实际选型适配时，需要注意两端接管的外径尺寸要与配套管路的内径公差匹配，弹性槽的长度设计为接管长度的三分之一，这个长度既能保证足够的弹性收缩量，也不会因为槽过长导致接管部位刚性不足，在受内压时出现胀开漏液的问题。该结构件没有额外的活动部件，属于一体式结构，不存在装配间隙或磨损失效的问题，长期使用的维护成本极低，适合在免维护的管路系统中使用。针对不同的输送介质，仅需要更换对应的加工材质即可，比如输送水基介质可采用尼龙或PP材质，输送油气介质可采用铝合金或不锈钢材质，结构本身不需要做调整，具备较强的适配性。
