齿轮箱输出端密封连接端盖结构设计

　　在重载传动系统的布局设计中，齿轮箱输出端的端盖部件往往是容易被忽略却直接影响整机运行可靠性的核心零件，它不只是简单的箱体封堵构件，更承担着输出轴系定位、润滑介质密封、外部载荷缓冲、安装基准对接的多重作用。从实际工程应用场景来看，这类端盖广泛适配于中小功率平行轴齿轮传动箱，常见于工业输送线驱动单元、小型工程机械行走减速机构、农业装备传动箱、自动化生产线动力头模块等工况，在有粉尘、切削液飞溅或者户外淋水的使用环境下，端盖的结构合理性直接决定齿轮箱内部润滑油的留存率，以及外部杂质侵入轴承腔的概率。

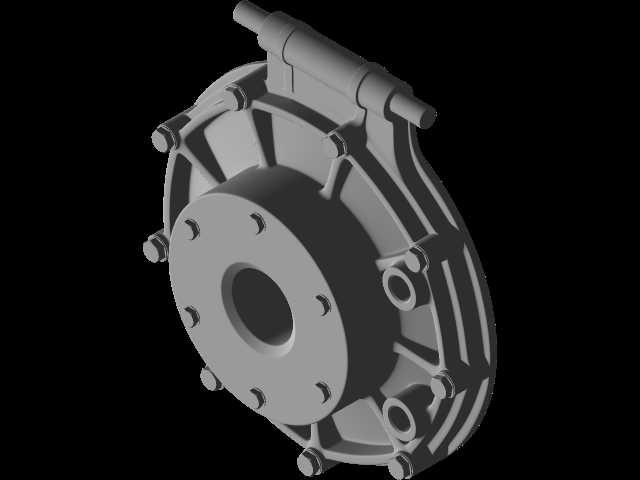

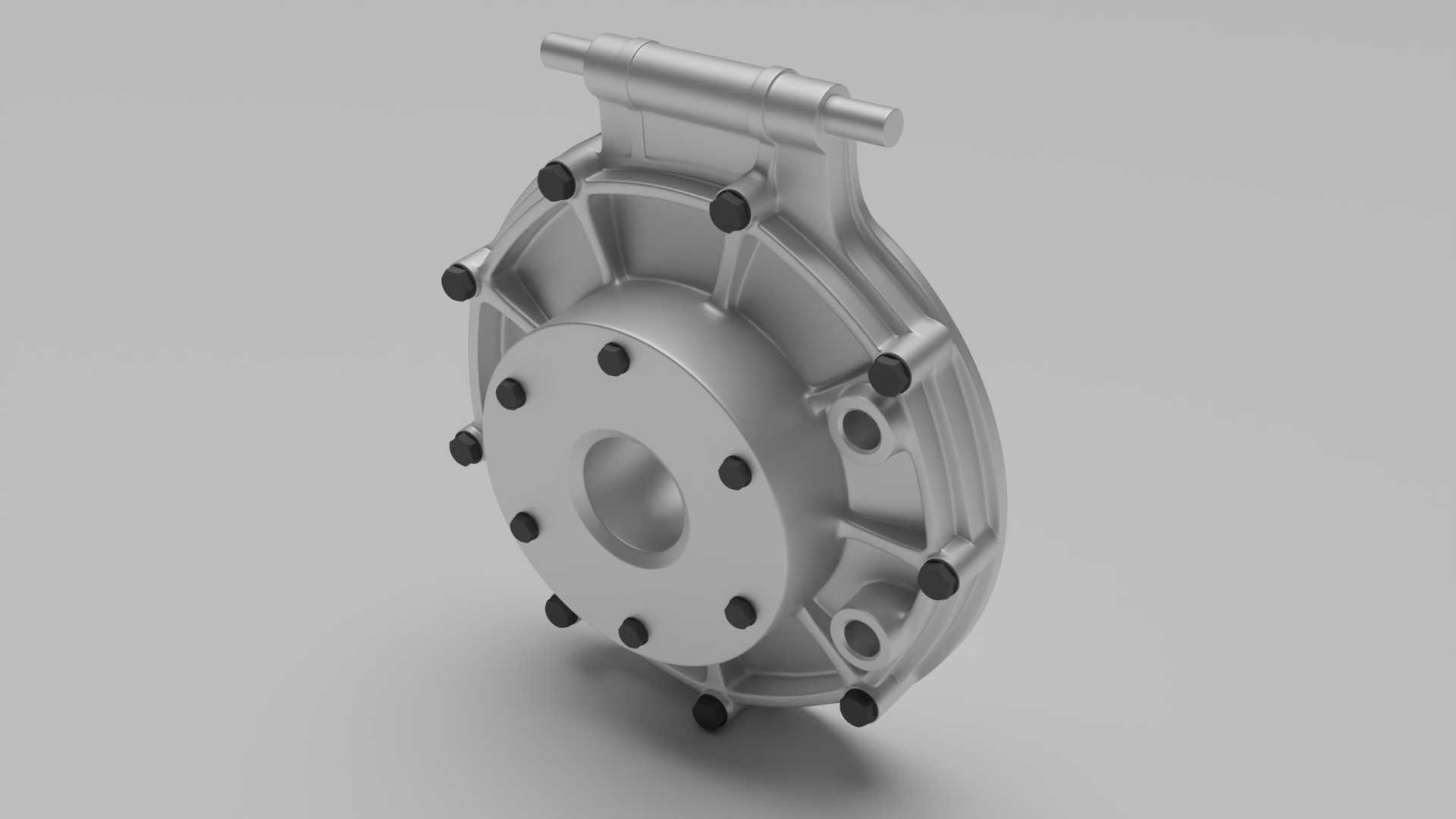

　　从功能特性上拆解，这款端盖采用分体式法兰对接结构，外圈周向均匀布置的螺栓孔用于和齿轮箱箱体端面完成刚性连接，螺栓孔的位置度公差需要控制在0.05mm以内，才能保证安装时端盖和箱体结合面的完全贴合，避免出现局部间隙导致的渗油问题。端盖中心的通孔是输出轴的穿设通道，孔内侧预留的阶梯槽用于安装骨架油封或者毡圈密封件，槽的深度和直径公差需要匹配标准密封件的尺寸规范，过松会导致密封件随轴转动出现磨损漏油，过紧则会增大输出轴的转动阻力，额外消耗传动功率。端盖侧面延伸出的铰接式凸耳结构，是用于和外部的轴系防护套或者扭矩支撑臂连接，在输出轴承受径向载荷的时候，这个凸耳可以分担部分作用在端盖本体上的倾覆力矩，避免端盖和箱体连接的螺栓受剪断裂。

　　在设计思路的考量上，这款端盖没有采用一体化铸造成型后全加工的方案，而是将主体承载结构和密封安装座做了分区设计：主体法兰部分采用铸铝材质压铸成型，在保证结构刚度的前提下降低零件自重，适合对安装重量有要求的移动类设备使用；和输出轴配合的密封座区域采用镶嵌钢套的结构，避免铝材质长期和密封件摩擦出现磨损沟槽，延长密封件的更换周期。端盖表面的加强筋布局沿着螺栓连接点和中心轴孔呈辐射状分布，筋条的高度从外圈到中心逐渐过渡，既可以增强端盖的抗变形能力，也能避免压铸过程中出现壁厚不均导致的缩孔缺陷。

　　关于安装边界的尺寸匹配，这款端盖的法兰外径适配常规120mm中心距的单级齿轮箱端面，周向布置的8个M6螺栓孔分布圆直径为145mm，安装时和箱体之间需要加装0.5mm厚的耐油石棉橡胶垫片，压缩量控制在垫片厚度的30%左右即可达到理想的密封效果。中心轴孔的直径为35mm，适配输出轴直径30mm的传动结构，密封槽的尺寸适配TC型30477规格的骨架油封，安装时需要在油封唇口涂抹少量润滑脂，避免首次启动时干磨损坏密封唇。端盖整体的轴向安装厚度为28mm，凸耳部分的铰接孔直径为12mm，安装时需要保证铰接孔的轴线和输出轴轴线平行，否则会导致连接的支撑臂出现别劲问题，运行过程中产生异常振动。

　　从实际装配的工艺性来看，端盖的结合面需要进行精车加工，表面粗糙度达到Ra1.6才能保证密封垫片的贴合效果，所有螺栓孔的端面需要做锪平处理，避免螺栓拧紧时因为接触面倾斜导致预紧力不均。在日常维护场景中，拆卸这款端盖时不需要完全抽出输出轴，只需要松开周向连接螺栓即可将端盖从轴端退出，方便更换内部的密封件和检查输出端轴承的磨损情况，相比整体嵌入式的端盖结构，维护效率可以提升40%以上。针对低温使用场景，端盖的密封槽可以适配耐低温的氟橡胶密封件，在-40℃的环境下依然可以保持密封弹性，不会出现低温硬化导致的漏油问题。
